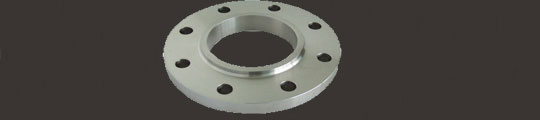

    CS Slip-On Flanges

    CLASS 300 According to ASTM A/SA-105; ANSI B16.5
    Nominal Pipe Size  Outside Diam. of Flange (O)  Thick. of Flange (C)  Diam. of Raised Face (R)  Diam. of Hub at Base (X)  Length thru Hub (Y)  Diam. of Bore (B)  No. of Holes  Diam. of Holes  Diam. of Bolts  Diam. of Bolt Circle  Approx. Weight (in Pounds)
    1/2 3.5 0.44 1.38 1.19 0.62 0.88 4 0.62 0.5 2.38 1
    3/4 3.88 0.5 1.69 1.5 0.62 1.09 4 0.62 0.5 2.75 2
    1 4.25 0.56 2 1.94 0.69 1.36 4 0.62 0.5 3.12 2
    1 1/4 4.62 0.62 2.5 2.31 0.81 1.7 4 0.62 0.5 3.5 3
    1 1/2 5 0.69 2.88 2.56 0.88 1.95 4 0.62 0.5 3.88 3
    2 6 0.75 3.62 3.06 1 2.44 4 0.75 0.62 4.75 5
    2 1/2 7 0.88 4.12 3.56 1.12 2.94 4 0.75 0.62 5.5 7
    3 7.5 0.94 5 4.25 1.19 3.57 4 0.75 0.62 6 8
    3 1/2 8.5 0.94 5.5 4.81 1.25 4.07 8 0.75 0.62 7 11
    4 9 0.94 6.19 5.31 1.31 4.57 8 0.75 0.62 7.5 13
    5 10 0.94 7.31 6.44 1.44 5.66 8 0.88 0.75 8.5 15
    6 11 1 8.5 7.56 1.56 6.72 8 0.88 0.75 9.5 19
    8 13.5 1.12 10.62 9.69 1.75 8.72 8 0.88 0.75 11.75 30
    10 16 1.19 12.75 12 1.94 10.88 12 1 0.88 14.25 43
    12 19 1.25 15 14.38 2.19 12.88 12 1 0.88 17 64
    14 21 1.38 16.25 15.75 2.25 14.14 12 1.12 1 18.75 90
    16 23.5 1.44 18.5 18 2.5 16.16 16 1.12 1 21.25 98
    18 25 1.56 21 19.88 2.69 18.18 16 1.25 1.12 22.75 130
    20 27.5 1.69 23 22 2.88 20.2 20 1.25 1.12 25 165
    24 32 1.88 27.25 26.12 3.25 24.25 20 1.38 1.25 29.5 220
    CLASS 300 According to ASTM A/SA-105; ANSI B16.5
    Nominal Pipe Size  Outside Diam. of Flange (O)  Thick. of Flange (C)  Diam. of Raised Face (R)  Diam. of Hub at Base (X)  Length thru Hub (Y)  Diam. of Bore (B)  No. of Holes  Diam. of Holes  Diam. of Bolts  Diam. of Bolt Circle  Approx. Weight (in Pounds)
    1/2 3.75 0.56 1.38 1.5 0.88 0.88 4 0.62 0.5 2.62 2
    3/4 4.62 0.62 1.69 1.88 1 1.09 4 0.75 0.62 3.25 3
    1 4.88 0.69 2 2.12 1.06 1.36 4 0.75 0.62 3.5 3
    1 1/4 5.25 0.75 2.5 2.5 1.06 1.7 4 0.75 0.62 3.88 4
    1 1/2 6.12 0.81 2.88 2.75 1.19 1.95 4 0.88 0.75 4.5 6
    2 6.5 0.88 3.62 3.31 1.31 2.44 8 0.75 0.62 5 7
    2 1/2 7.5 1 4.12 3.94 1.5 2.94 8 0.88 0.75 5.88 10
    3 8.25 1.12 5 4.62 1.69 3.57 8 0.88 0.75 6.62 13
    3 1/2 9 1.19 5.5 5.25 1.75 4.07 8 0.88 0.75 7.25 17
    4 10 1.25 6.19 5.75 1.88 4.57 8 0.88 0.75 7.88 22
    5 11 1.38 7.31 7 2 5.66 8 0.88 0.75 9.25 28
    6 12.5 1.44 8.5 8.12 2.06 6.72 12 0.88 0.75 10.62 39
    8 15 1.62 10.62 10.25 2.44 8.72 12 1 0.88 13 58
    10 17.5 1.88 12.75 12.62 2.62 10.88 16 1.12 1 15.25 81
    12 20.5 2 15 14.75 2.88 12.88 16 1.25 1.12 17.75 115
    14 23 2.12 16.25 16.75 3 14.14 20 1.25 1.12 20.25 165
    16 25.5 2.25 18.5 19 3.25 16.16 20 1.38 1.25 22.5 190
    18 28 2.38 21 21 3.5 18.18 24 1.38 1.25 24.75 250
    20 30.5 2.5 23 23.12 3.75 20.2 24 1.38 1.25 27 315
    24 36 2.75 27.25 27.62 4.19 24.25 24 1.62 1.5 32 475
    CLASS 600 According to ASTM A/SA-105; ANSI B16.5
    Nominal Pipe Size  Outside Diam. of Flange (O)  Thick. of Flange (C)  Diam. of Raised Face (R)  Diam. of Hub at Base (X)  Length thru Hub (Y)  Diam. of Bore (B)  No. of Holes  Diam. of Holes  Diam. of Bolts  Diam. of Bolt Circle  Approx. Weight (in Pounds)
    1/2 3.75 0.56 1.38 1.5 0.88 0.88 4 0.62 0.5 2.62 2
    3/4 4.62 0.62 1.69 1.88 1 1.09 4 0.75 0.62 3.25 3
    1 4.88 0.69 2 2.12 1.06 1.36 4 0.75 0.62 3.5 4
    1 1/4 5.25 0.81 2.5 2.5 1.12 1.7 4 0.75 0.62 3.88 5
    1 1/2 6.12 0.88 2.88 2.75 1.25 1.95 4 0.88 0.75 4.5 7
    2 6.5 1 3.62 3.31 1.44 2.44 8 0.75 0.62 5 9
    2 1/2 7.5 1.12 4.12 3.94 1.62 2.94 8 0.88 0.75 5.88 13
    3 8.25 1.25 5 4.62 1.81 3.57 8 0.88 0.75 6.62 16
    3 1/2 9 1.38 5.5 5.25 1.94 4.07 8 1 0.88 7.25 21
    4 10.75 1.5 6.19 6 2.12 4.57 8 1 0.88 8.5 37
    5 13 1.75 7.31 7.44 2.38 5.66 8 1.12 1 10.5 63
    6 14 1.88 8.5 8.75 2.62 6.72 12 1.12 1 11.5 80
    8 16.5 2.19 10.62 10.75 3 8.72 12 1.25 1.12 13.75 115
    10 20 2.5 12.75 13.5 3.38 10.88 16 1.38 1.25 17 170
    12 22 2.62 15 15.75 3.62 12.88 20 1.38 1.25 19.25 200
    14 23.75 2.75 16.25 17 3.69 14.14 20 1.5 1.38 20.75 230
    16 27 3 18.5 19.5 4.19 16.16 20 1.62 1.5 23.75 330
    18 29.25 3.25 21 21.5 4.62 18.18 20 1.75 1.62 25.75 400
    20 32 3.5 23 24 5 20.2 24 1.75 1.62 28.5 510
    24 37 4 27.25 28.25 5.5 24.25 24 2 1.88 33 730
    CLASS 900 According to ASTM A/SA-105; ANSI B16.5
    Nominal Pipe Size  Outside Diam. of Flange (O)  Thick. of Flange (C)  Diam. of Raised Face (R)  Diam. of Hub at Base (X)  Length thru Hub (Y)  Diam. of Bore (B)  No. of Holes  Diam. of Holes  Diam. of Bolts  Diam. of Bolt Circle  Approx. Weight (in Pounds)
    1/2 4.75 0.88 1.38 1.5 1.25 0.88 4 0.88 0.75 3.25 4
    3/4 5.12 1 1.69 1.75 1.38 1.09 4 0.88 0.75 3.5 5
    1 5.88 1.12 2 2.06 1.62 1.36 4 1 0.88 4 8
    1 1/4 6.25 1.12 2.5 2.5 1.62 1.7 4 1 0.88 4.38 9
    1 1/2 7 1.25 2.88 2.75 1.75 1.95 4 1.12 1 4.88 12
    2 8.5 1.5 3.62 4.12 2.25 2.44 8 1 0.88 6.5 25
    2 1/2 9.62 1.62 4.12 4.88 2.5 2.94 8 1.12 1 7.5 36
    3 9.5 1.5 5 5 2.12 3.57 8 1 0.88 7.5 26
    4 11.5 1.75 6.19    8 1.25 1.12  6.25 2.75 4.57 8 1.25 1.12 9.25 53
    5 13.75 2 7.31    8 1.38 1.25  7.5 3.12 5.66 8 1.38 1.25 11 83
    6 15 2.19 8.50    12 1.25 1.12  9.25 3.38 6.72 12 1.25 1.12 12.5 110
    8 18.5 2.5 10.62    12 1.50 1.38  11.75 4 8.72 12 1.5 1.38 15.5 170
    10 21.5 2.75 12.75    16 1.50 1.38  14.5 4.25 10.88 16 1.5 1.38 18.5 245
    12 24 3.12 15.00    20 1.50 1.38  16.5 4.62 12.88 20 1.5 1.38 21 325
    14 25.25 3.38 16.25    20 1.62 1.50  17.75 5.12 14.14 20 1.62 1.5 22 400
    16 27.75 3.5 18.50    20 1.75 1.62  20 5.25 16.16 20 1.75 1.62 24.25 425
    18 31 4 21.00    20 2.00 1.88  22.25 6 18.18 20 2 1.88 27 600
    20 33.75 4.25 23.00    20 2.12 2.00  24.5 6.25 20.2 20 2.12 2 29.5 730
    24 41 5.5 27.25 29.5 8 24.25 20 2.62 2.5 35.5 1400
    CLASS 1500 According to ASTM A/SA-105; ANSI B16.5
    Nominal Pipe Size  Outside Diam. of Flange (O)  Thick. of Flange (C)  Diam. of Raised Face (R)  Diam. of Hub at Base (X)  Length thru Hub (Y)  Diam. of Bore (B)  No. of Holes  Diam. of Holes  Diam. of Bolts  Diam. of Bolt Circle  Approx. Weight (in Pounds)
    1/2 4.75 0.88 1.38 1.5 1.25 0.88 4 0.88 0.75 3.25 4
    3/4  5.12 1 1.69 1.75 1.38 1.09 4 0.88 0.75 3.5 5
    1 5.88 1.12 2 2.06 1.62 1.36 4 1 0.88 4 8
    1 1/4 6.25 1.12 2.5 2.5 1.62 1.7 4 1 0.88 4.38 9
    1 1/2 7 1.25 2.88 2.75 1.75 1.95 4 1.12 1 4.88 12
    2 8.5 1.5 3.62 4.12 2.25 2.44 8 1 0.88 6.5 25
    2 1/2 9.62 1.62 4.12 4.88 2.5 2.94 8 1.12 1 7.5 36
    3 10.5 1.88 5 5.25 2.88 8 1.25 1.12 8 48
    4 12.25 2.12 6.19 6.38 3.56 8 1.38 1.25 9.5 73
    5 14.75 2.88 7.31 7.75 4.12 8 1.62 1.5 11.5 130
    6 15.5 3.25 8.5 9 4.69 12 1.5 1.38 12.5 165
    8 19 3.62 10.62 11.5 5.62 12 1.75 1.62 15.5 260
    10 23 4.25 12.75 14.5 6.25 12 2 1.88 19 435
    12 26.5 4.88 15 17.75 7.12 16 2.12 2 22.5 580
    14 29.5 5.25 16.25 19.5 16 2.38 2.25 25
    16 32.5 5.75 18.5 21.75 16 2.62 2.5 27.75
    18 36 6.38 21 23.5 16 2.88 2.75 30.5
    20 38.75 7 23 25.25 16 3.12 3 32.75
    24 46 8 27.25 30 16 3.62 3.5 39
