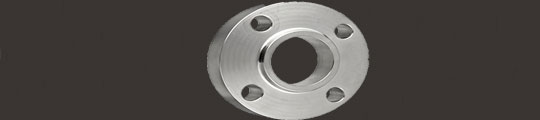

    Lap Joint Flanges

    CLASS 150 According to ASTM A/SA-105; ANSI B16.5
    Nominal Pipe Size  Outside Diam. of Flange (O)  Thick. of Flange (C)  Diam. of Hub at Base (X)  Length thru Hub (Y)  Diam. of Bore (B)  Fillet Radius (r)  No. of Holes  Diam. of Holes  Diam. of Bolts  Diam. of Bolt Circle  Approx. Weight (in Pounds)
    1/2 3.5 0.44 1.19 0.62 0.9 0.12 4 0.62 0.5 2.38 1
    3/4 3.88 0.5 1.5 0.62 1.11 0.12 4 0.62 0.5 2.75 2
    1 4.25 0.56 1.94 0.69 1.38 0.12 4 0.62 0.5 3.12 2
    1 1/4 4.62 0.62 2.31 0.81 1.72 0.19 4 0.62 0.5 3.5 3
    1 1/2 5 0.69 2.56 0.88 1.97 0.25 4 0.62 0.5 3.88 3
    2 6 0.75 3.06 1 2.46 0.31 4 0.75 0.62 4.75 5
    2 1/2 7 0.88 3.56 1.12 2.97 0.31 4 0.75 0.62 5.5 7
    3 7.5 0.94 4.25 1.19 3.6 0.38 4 0.75 0.62 6 8
    3 1/2 8.5 0.94 4.81 1.25 4.1 0.38 8 0.75 0.62 7 11
    4 9 0.94 5.31 1.31 4.6 0.44 8 0.75 0.62 7.5 13
    5 10 0.94 6.44 1.44 5.69 0.44 8 0.88 0.75 8.5 15
    6 11 1 7.56 1.56 6.75 0.5 8 0.88 0.75 9.5 19
    8 13.5 1.12 9.69 1.75 8.75 0.5 8 0.88 0.75 11.75 30
    10 16 1.19 12 1.94 10.92 0.5 12 1 0.88 14.25 43
    12 19 1.25 14.38 2.19 12.92 0.5 12 1 0.88 17 64
    14 21 1.38 15.75 3.12 14.18 0.5 12 1.12 1 18.75 105
    16 23.5 1.44 18 3.44 16.19 0.5 16 1.12 1 21.25 140
    18 25 1.56 19.88 3.81 18.2 0.5 16 1.25 1.12 22.75 160
    20 27.5 1.69 22 4.06 20.25 0.5 20 1.25 1.12 25 195
    24 32 1.88 26.12 4.38 24.25 0.5 20 1.38 1.25 29.5 275
    CLASS 300 According to ASTM A/SA-105; ANSI B16.5
    Nominal Pipe Size  Outside Diam. of Flange (O)  Thick. of Flange (C)  Diam. of Hub at Base (X)  Length thru Hub (Y)  Diam. of Bore (B)  Fillet Radius (r)  No. of Holes  Diam. of Holes  Diam. of Bolts  Diam. of Bolt Circle  Approx. Weight (in Pounds)
    1/2 3.75 0.56 1.5 0.88 0.9 0.12 4 0.62 0.5 2.62 2
    3/4 4.62 0.62 1.88 1 1.11 0.12 4 0.75 0.62 3.25 3
    1 4.88 0.69 2.12 1.06 1.38 0.12 4 0.75 0.62 3.5 3
    1 1/4 5.25 0.75 2.5 1.06 1.72 0.19 4 0.75 0.62 3.88 4
    1 1/2 6.12 0.81 2.75 1.19 1.97 0.25 4 0.88 0.75 4.5 6
    2 6.5 0.88 3.31 1.31 2.46 0.31 8 0.75 0.62 5 7
    2 1/2 7.5 1 3.94 1.5 2.97 0.31 8 0.88 0.75 5.88 10
    3 8.25 1.12 4.62 1.69 3.6 0.38 8 0.88 0.75 6.62 13
    3 1/2 9 1.19 5.25 1.75 4.1 0.38 8 0.88 0.75 7.25 17
    4 10 1.25 5.75 1.88 4.6 0.44 8 0.88 0.75 7.88 22
    5 11 1.38 7 2 5.69 0.44 8 0.88 0.75 9.25 28
    6 12.5 1.44 8.12 2.06 6.75 0.5 12 0.88 0.75 10.62 39
    8 15 1.62 10.25 2.44 8.75 0.5 12 1 0.88 13 58
    10 17.5 1.88 12.62 3.75 10.92 0.5 16 1.12 1 15.25 91
    12 20.5 2 14.75 4 12.92 0.5 16 1.25 1.12 17.75 140
    14 23 2.12 16.75 4.38 14.18 0.5 20 1.25 1.12 20.25 190
    16 25.5 2.25 19 4.75 16.19 0.5 20 1.38 1.25 22.5 250
    18 28 2.38 21 5.12 18.2 0.5 24 1.38 1.25 24.75 295
    20 30.5 2.5 23.12 5.5 20.25 0.5 24 1.38 1.25 27 370
    24 36 2.75 27.62 6 24.25 0.5 24 1.62 1.5 32 550
    CLASS 600 According to ASTM A/SA-105; ANSI B16.5
    Nominal Pipe Size  Outside Diam. of Flange (O)  Thick. of Flange (C)  Diam. of Hub at Base (X)  Length thru Hub (Y)  Diam. of Bore (B)  Fillet Radius (r)  No. of Holes  Diam. of Holes  Diam. of Bolts  Diam. of Bolt Circle  Approx. Weight (in Pounds)
    1/2 3.75 0.56 1.5 0.88 0.9 0.12 4 0.62 0.5 2.62 2
    3/4 4.62 0.62 1.88 1 1.11 0.12 4 0.75 0.62 3.25 3
    1 4.88 0.69 2.12 1.06 1.38 0.12 4 0.75 0.62 3.5 4
    1 1/4 5.25 0.81 2.5 1.12 1.72 0.19 4 0.75 0.62 3.88 5
    1 1/2 6.12 0.88 2.75 1.25 1.97 0.25 4 0.88 0.75 4.5 7
    2 6.5 1 3.31 1.44 2.46 0.31 8 0.75 0.62 5 9
    2 1/2 7.5 1.12 3.94 1.62 2.97 0.31 8 0.88 0.75 5.88 12
    3 8.25 1.25 4.62 1.81 3.6 0.38 8 0.88 0.75 6.62 15
    3 1/2 9 1.38 5.25 1.94 4.1 0.38 8 1 0.88 7.25 20
    4 10.75 1.5 6 2.12 4.6 0.44 8 1 0.88 8.5 36
    5 13 1.75 7.44 2.38 5.69 0.44 8 1.12 1 10.5 61
    6 14 1.88 8.75 2.62 6.75 0.5 12 1.12 1 11.5 78
    8 16.5 2.19 10.75 3 8.75 0.5 12 1.25 1.12 13.75 110
    10 20 2.5 13.5 4.38 10.92 0.5 16 1.38 1.25 17 170
    12 22 2.62 15.75 4.62 12.92 0.5 20 1.38 1.25 19.25 200
    14 23.75 2.75 17 5 14.18 0.5 20 1.5 1.38 20.75 250
    16 27 3 19.5 5.5 16.19 0.5 20 1.62 1.5 23.75 365
    18 29.25 3.25 21.5 6 18.2 0.5 20 1.75 1.62 25.75 435
    20 32 3.5 24 6.5 20.25 0.5 24 1.75 1.62 28.5 570
    24 37 4 28.25 7.25 24.25 0.5 24 2 1.88 33 810
    CLASS 900 According to ASTM A/SA-105; ANSI B16.5
    Nominal Pipe Size  Outside Diam. of Flange (O)  Thick. of Flange (C)  Diam. of Hub at Base (X)  Length thru Hub (Y)  Diam. of Bore (B)  Fillet Radius (r)  No. of Holes  Diam. of Holes  Diam. of Bolts  Diam. of Bolt Circle  Approx. Weight (in Pounds)
    1/2 4.75 0.88 1.5 1.25 0.9 0.12 4 0.88 0.75 3.25 4
    3/4 5.12 1 1.75 1.38 1.11 0.12 4 0.88 0.75 3.5 5
    1 5.88 1.12 2.06 1.62 1.38 0.12 4 1 0.88 4 8
    1 1/4 6.25 1.12 2.5 1.62 1.72 0.19 4 1 0.88 4.38 9
    1 1/2 7 1.25 2.75 1.75 1.97 0.25 4 1.12 1 4.88 12
    2 8.5 1.5 4.12 2.25 2.46 0.31 8 1 0.88 6.5 25
    2 1/2 9.62 1.62 4.88 2.5 2.97 0.31 8 1.12 1 7.5 35
    3 9.5 1.5 5 2.12 3.6 0.38 8 1 0.88 7.5 25
    4 11.5 1.75 6.25 2.75 4.6 0.44 8 1.25 1.12 9.25 51
    5 13.75 2 7.5 3.12 5.69 0.44 8 1.38 1.25 11 81
    6 15 2.19 9.25 3.38 6.75 0.5 12 1.25 1.12 12.5 105
    8 18.5 2.5 11.75 4.5 8.75 0.5 12 1.5 1.38 15.5 190
    10 21.5 2.75 14.5 5 10.92 0.5 16 1.5 1.38 18.5 275
    12 24 3.12 16.5 5.62 12.92 0.5 20 1.5 1.38 21 370
    14 25.25 3.38 17.75 6.12 14.18 0.5 20 1.62 1.5 22 415
    16 27.75 3.5 20 6.5 16.19 0.5 20 1.75 1.62 24.25 465
    18 31 4 22.25 7.5 18.2 0.5 20 2 1.88 27 650
    20 33.75 4.25 24.5 8.25 20.25 0.5 20 2.12 2 29.5 810
    24 41 5.5 29.5 10.5 24.25 0.5 20 2.62 2.5 35.5 1,550
    CLASS 1500 According to ASTM A/SA-105; ANSI B16.5
    Nominal Pipe Size  Outside Diam. of Flange (O)  Thick. of Flange (C)  Diam. of Hub at Base (X)  Length thru Hub (Y)  Diam. of Bore (B)  Fillet Radius (r)  No. of Holes  Diam. of Holes  Diam. of Bolts  Diam. of Bolt Circle  Approx. Weight (in Pounds)
    1/2 4.75 0.88 1.5 1.25 0.9 0.12 4 0.88 0.75 3.25 4
    3/4 5.12 1 1.75 1.38 1.11 0.12 4 0.88 0.75 3.5 5
    1 5.88 1.12 2.06 1.62 1.38 0.12 4 1 0.88 4 8
    1 1/4 6.25 1.12 2.5 1.62 1.72 0.19 4 1 0.88 4.38 9
    1 1/2 7 1.25 2.75 1.75 1.97 0.25 4 1.12 1 4.88 12
    2 8.5 1.5 4.12 2.25 2.46 0.31 8 1 0.88 6.5 25
    2 1/2 9.62 1.62 4.88 2.5 2.97 0.31 8 1.12 1 7.5 35
    3 10.5 1.88 5.25 2.88 3.6 0.38 8 1.25 1.12 8 47
    4 12.25 2.12 6.38 3.56 4.6 0.44 8 1.38 1.25 9.5 75
    5 14.75 2.88 7.75 4.12 5.69 0.44 8 1.62 1.5 11.5 140
    6 15.5 3.25 9 4.69 6.75 0.5 12 1.5 1.38 12.5 170
    8 19 3.62 11.5 5.62 8.75 0.5 12 1.75 1.62 15.5 285
    10 23 4.25 14.5 7 10.92 0.5 12 2 1.88 19 485
    12 26.5 4.88 17.75 8.62 12.92 0.5 16 2.12 2 22.5 630
    14 29.5 5.25 19.5 9.5 14.18 0.5 16 2.38 2.25 25 890
    16 32.5 5.75 21.75 10.25 16.19 0.5 16 2.62 2.5 27.75 1,050
    18 36 6.38 23.5 10.88 18.2 0.5 16 2.88 2.75 30.5 1,475
    20 38.75 7 25.25 11.5 20.25 0.5 16 3.12 3 32.75 1,775
    24 46 8 30 13 24.25 0.5 16 3.62 3.5 39 2,825
