La norma API 5L, establecida por el Instituto Americano del Petróleo (API), goza de amplio reconocimiento en la industria de oleoductos para el transporte de petróleo, gas natural y otros fluidos. Se aplica tanto a tuberías sin costura como a tuberías soldadas, estableciendo requisitos claros para los procesos de fabricación, la composición química, las propiedades mecánicas, las dimensiones y el tratamiento térmico. Al definir estas especificaciones, la norma API 5L garantiza el funcionamiento seguro, fiable y eficiente de los sistemas de oleoductos.

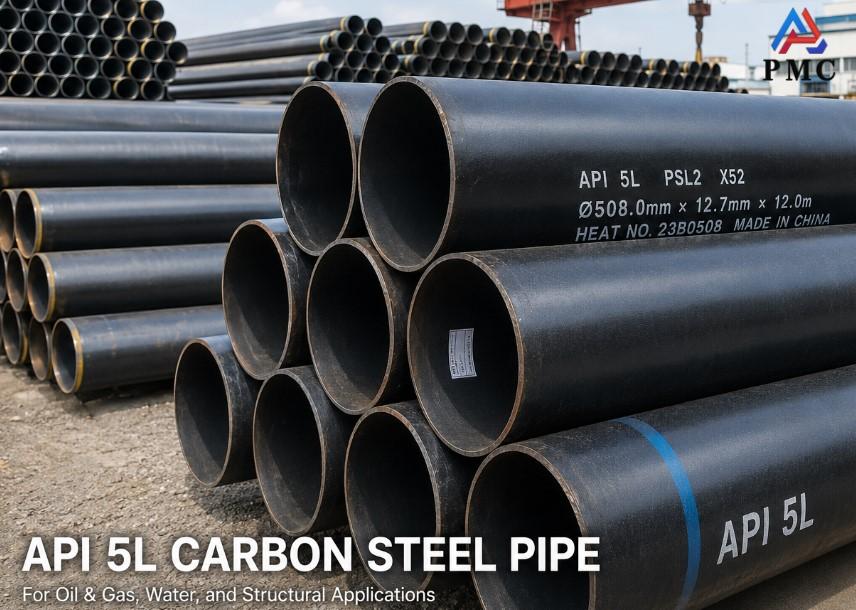

La tubería de acero al carbono API 5L se fabrica conforme a esta norma. El acero al carbono ofrece un excelente rendimiento general, es relativamente económico y utiliza procesos de fabricación consolidados. Satisface las necesidades de la mayoría de los escenarios de transporte por tuberías y ocupa una posición insustituible en el sector del transporte de energía.
Las tuberías de acero al carbono API 5L cumplen con estándares estrictos tanto en composición química como en propiedades mecánicas. Por ejemplo, el grado común de acero X52 generalmente requiere que el contenido de carbono se controle dentro del 0,22 %, el contenido de manganeso dentro del 1,40 %, y que los elementos de impureza como el fósforo y el azufre se limiten estrictamente a no más del 0,025 % y el 0,015 %, respectivamente, para garantizar la pureza y la estabilidad del acero y reducir el riesgo de fragilidad y agrietamiento.
En cuanto a sus propiedades mecánicas, el acero de grado X52 debe alcanzar un límite elástico mínimo de 359 MPa y una resistencia a la tracción mínima de 455 MPa, lo que garantiza que la tubería no se deforme ni se rompa fácilmente al someterse a presión interna y cargas externas. Además, se especifican parámetros de elongación y otros indicadores para asegurar que la tubería de acero posea la tenacidad necesaria para adaptarse a condiciones geológicas complejas y a los requisitos de construcción.
Para garantizar que cada tubería de acero cumpla con los estándares, el proceso de producción se somete a múltiples etapas de inspección. Desde la inspección de la materia prima entrante hasta las pruebas durante el proceso de producción, pasando por la inspección exhaustiva de los productos terminados, que incluye ensayos no destructivos y pruebas hidrostáticas, cualquier problema en cualquier etapa impide que la tubería llegue al mercado, garantizando así la calidad del producto.
La tubería de acero al carbono API 5L ofrece una serie de ventajas significativas, lo que la convierte en una opción muy demandada en diversos proyectos de ingeniería. Su excepcional resistencia le permite soportar presiones internas y cargas externas considerables. Por ejemplo, en la construcción de oleoductos y gasoductos de larga distancia, incluso en terrenos complejos como montañas y ríos, la tubería de acero al carbono API 5L, con su grado de acero X70, garantiza un funcionamiento estable gracias a su alta resistencia, previniendo eficazmente problemas como roturas y deformaciones causadas por presiones excesivas.
Su excelente rendimiento en soldadura es otro aspecto destacado. En la construcción, las distintas secciones de tubería deben conectarse mediante soldadura. La tubería de acero al carbono API 5L es ideal para diversos procesos y materiales de soldadura, y sus uniones soldadas son resistentes y herméticas. Esto optimiza el proceso de construcción, reduce la aparición de defectos de soldadura y garantiza la integridad y fiabilidad de todo el sistema de tuberías.
La resistencia a la corrosión también es notable. El acero al carbono posee inherentemente cierto grado de resistencia a la corrosión, y gracias a tratamientos superficiales especiales como el recubrimiento y el galvanizado, las tuberías de acero al carbono API 5L se mantienen estables en entornos adversos. Las tuberías instaladas en zonas costeras o entornos de alta humedad son menos susceptibles a la corrosión, incluso tras una exposición prolongada al agua de mar y la humedad, lo que prolonga su vida útil y reduce los costos de mantenimiento.
|
Producto |
Tubos de acero al carbono API 5L/Tubos de acero negros |
|
Estándar |
API 5L |
|
Diámetro exterior |
21.3mm - 914mm |
|
Espesor de la pared |
2.11mm — 59.54mm |
|
Longitud |
4m-12m |
|
Material |
Gr.B, X42, X46, X52, X56, X60, PSL1, PSL2 |
|
Composición química de la tubería PSL1 API 5L Grado B |
PSL2 |
|||||||
|
Grade |
C (Max.) |
Mn (Max.) |
P (Max.) |
S (Max.) |
C (Max.) |
Mn (Max.) |
P (Max.) |
S (Max.) |
|
A |
0.22 |
0.90 |
0.03 |
0.03 |
0.22 |
1.20 |
0.025 |
0.015 |
|
B |
0.26 |
1.20 |
0.03 |
0.03 |
0.22 |
1.30 |
0.025 |
0.015 |
|
X42 |
0.26 |
1.30 |
0.03 |
0.03 |
0.22 |
1.40 |
0.025 |
0.015 |
|
X46 |
0.26 |
1.40 |
0.03 |
0.03 |
0.22 |
1.40 |
0.025 |
0.015 |
|
X52 |
0.26 |
1.40 |
0.03 |
0.03 |
0.22 |
1.40 |
0.025 |
0.015 |
|
X56 |
0.26 |
1.40 |
0.03 |
0.03 |
0.22 |
1.40 |
0.025 |
0.015 |
|
X60 |
0.26 |
1.40 |
0.03 |
0.03 |
0.22 |
1.45 |
0.025 |
0.015 |
|
X65 |
0.26 |
1.45 |
0.03 |
0.03 |
0.22 |
1.65 |
0.025 |
0.015 |
|
X70 |
0.26 |
1.65 |
0.03 |
0.03 |
0.22 |
1.85 |
0.025 |
0.015 |
|
Grado de tubería |
Propiedades de tracción - Cuerpo de tubería de grado B de SMLS y tuberías soldadas PSL 1 |
Costura de tubería soldada |
||
|
Fuerza de fluencia a |
Resistencia a la tracción a |
Alargamiento |
Resistencia a la tracción b |
|
|
Grade A |
30,500 |
48,600 |
c |
48,600 |
|
Grade B |
35,500 |
60,200 |
c |
60,200 |
|
Grade X42 |
42,100 |
60,200 |
c |
60,200 |
|
Grade X46 |
46,400 |
63,100 |
c |
63,100 |
|
Grade X52 |
52,200 |
66,700 |
c |
66,700 |
|
Grade X56 |
56,600 |
71,100 |
c |
71,100 |
|
Grade X60 |
60,200 |
75,400 |
c |
75,400 |
|
Grade X65 |
65,300 |
77,500 |
c |
77,500 |
|
Grade X70 |
70,300 |
82,700 |
c |
82,700 |
Las tuberías de acero al carbono API 5L se utilizan principalmente para el transporte por tuberías, mientras que las normas ASTM como ASTM A53 y ASTM A106 se aplican ampliamente en sistemas estructurales y de presión. Comprender sus diferencias ayuda a seleccionar la tubería adecuada para aplicaciones específicas.
4.1 Comparación con ASTM A53
Diferencias clave:
API 5L ofrece grados de resistencia más altos (p. ej., X42–X70).
ASTM A53 es más versátil para uso general en la construcción.
API 5L incluye PSL1 y PSL2, con un control de calidad más estricto.
Las normas API 5L y ASTM A106 se utilizan en aplicaciones de presión, pero están diseñadas para entornos diferentes.
API 5L: Adecuada para sistemas de oleoductos y gasoductos de larga distancia, especialmente para el transporte de petróleo y gas.
ASTM A106: Diseñada específicamente para aplicaciones de alta temperatura y alta presión, como calderas y refinerías.
Diferencias clave:
ASTM A106 solo está disponible sin costuras; API 5L puede ser sin costuras o soldada.
ASTM A106 ofrece un mejor rendimiento en entornos de alta temperatura.
API 5L está optimizado para el transporte por tuberías, no para aplicaciones de alta temperatura.
1. Transporte de petróleo y gas: Como elemento fundamental del transporte a larga distancia, se utiliza ampliamente en proyectos como el Gasoducto Oeste-Este, que permite el transporte interregional de recursos de petróleo y gas.
2. Construcción de oleoductos submarinos: Tratados especialmente para resistir la corrosión, resisten la erosión del agua de mar y la presión del agua del lecho marino, lo que garantiza un transporte seguro durante las operaciones en yacimientos de petróleo y gas en alta mar.
3. Gasoductos urbanos: Ampliamente distribuidos en redes subterráneas, proporcionan una fuente de gas estable para los residentes y son un componente clave del suministro energético urbano.
4. Tuberías químicas: Se adaptan a los requisitos de corrosión, temperatura y presión de diversos fluidos químicos, dando soporte a los procesos de producción y transporte de las empresas petroquímicas.
Las tuberías API 5L están disponibles en tipos sin costura y soldados, incluidos ERW, LSAW y SSAW.
