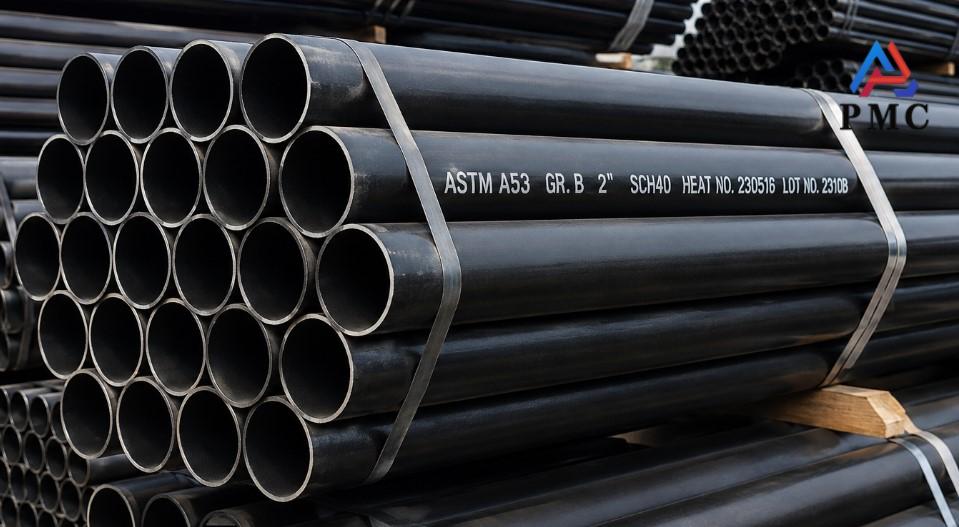

Especificaciones de tubería de acero ASTM A53

Las especificaciones ASTM A53 para tuberías de acero definen los requisitos clave para las tuberías de acero al carbono utilizadas en la construcción, redes de agua, distribución de gas y aplicaciones estructurales. Esta norma se utiliza ampliamente tanto para tuberías sin costura como soldadas, ofreciendo un equilibrio entre resistencia, costo y versatilidad.

Esta página proporciona una descripción completa de las especificaciones, dimensiones y grados de las tuberías ASTM A53, lo que ayuda a ingenieros, contratistas y compradores a comprender los requisitos técnicos y seleccionar la tubería adecuada para cada aplicación.
Ya sea que busque las dimensiones, las propiedades mecánicas o las diferencias entre grados de las tuberías ASTM A53, esta guía cubre todas las especificaciones esenciales en un solo lugar.

1. ASTM A53 Pipe Dimensions and Sizes Chart

NPS (pulgadas)	Diámetro exterior (mm)	SCH 40 WT (mm)	SCH 80 WT (mm)	SCH 40 DI (mm)	Diámetro interior SCH 80 (mm)
1/2"	21.3	2.77	3.73	15.76	13.84
3/4"	26.7	2.87	3.91	20.96	18.88
1"	33.4	3.38	4.55	26.64	24.30
1-1/4"	42.2	3.56	4.85	35.08	32.50
1-1/2"	48.3	3.68	5.08	40.94	38.14
2"	60.3	3.91	5.54	52.48	49.22
3"	88.9	5.49	7.62	77.92	73.66
4"	114.3	6.02	8.56	102.26	97.18
6"	168.3	7.11	10.97	154.08	146.36
8"	219.1	8.18	12.70	202.74	193.70
10"	273.0	9.27	15.09	254.46	242.82
12"	323.8	10.31	17.48	303.18	288.84

El diámetro exterior (DE) es fijo para cada tamaño NPS.
El espesor de pared (EP) aumenta con el número de cédula.
El diámetro interior (DI) disminuye a medida que aumenta el espesor de pared.
Cédula 40 = espesor estándar, ampliamente utilizado.
Cédula 80 = pared más gruesa, mayor capacidad de presión.

2. Tipos y grados de tuberías ASTM A53

2.1 Tipos de tubería ASTM A53

La tubería A53 viene en tres tipos (F, E, S) y dos grados (A, B).
A53 Tipo F se fabrica con una soldadura a tope en horno o puede tener una soldadura continua (solo grado A)
A53 Tipo E tiene una soldadura por resistencia eléctrica (Grados A y B)

A53 Tipo S es una tubería sin costura y se encuentra en los grados A y B)

2.2 Grados de tubería ASTM A53

Las tuberías ASTM A53 se clasifican en dos grados principales: Grado A y Grado B, que a menudo se buscan con la palabra clave Tuberías ASTM A53 Grado A vs Grado B para fines de comparación y selección.
Grado A: menor resistencia, adecuado para aplicaciones básicas
Grado B: mayor resistencia, más comúnmente utilizado
En la práctica, ASTM A53 Grado B es la opción dominante debido a su mejor rendimiento mecánico.

3. Norma ASTM A53 frente a otras normas para tuberías

3.1 A53 frente a ASTM A106

Característica	ASTM A53	ASTM A106
Solicitud	Uso general	Alta temperatura y presión
Tipo de tubería	Sin costuras y soldadas	Sin fisuras
Costo	Más bajo	Más alto

La norma ASTM A106 es la preferida para servicios de alta temperatura, mientras que la A53 es más económica.

3.2 ASTM A53 frente a API 5L

Característica	ASTM A53	API 5L
Solicitud	Tuberías en general	oleoductos y gasoductos
Nivel estándar	Moderado	Estricto
Grados de resistencia	Limitado	Amplia gama (X42–X70)

Las tuberías API 5L del Instituto Americano del Petróleo están diseñadas para el transporte por oleoductos y cumplen con requisitos más estrictos.

4. Composición química ASTM A53

Propiedades químicas %

/	Grade	C, max	Mn,  max	P, max	S, max	Cu*, max	Ni*,  max	Cr*,  max	Mo*,  max	V*,  max
Type S (Seamless)	A	0.25	0.95	0.05	0.05	0.4	0.4	0.4	0.15	0.08
	B	0.3	1.2	0.05	0.05	0.4	0.4	0.4	0.15	0.08
Type E (Electric-resistance Welded)	A	0.25	0.95	0.05	0.05	0.4	0.4	0.4	0.15	0.08
	B	0.3	1.2	0.05	0.05	0.4	0.4	0.4	0.15	0.08
Type F (Furnace-welded)	A	0.3	1.2	0.05	0.05	0.4	0.4	0.4	0.15	0.08

* La composición total de estos cinco elementos no superará el 1,00%

5. Propiedades mecánicas ASTM A53

Propiedades mecánicas

	Grade A	Grade B
Tensile Strength, min., psi, (MPa)	48,000 (330)	60,000 (415)
Yield Strength, min., psi, (MPa)	30,000 (205)	35,000 (240)

(Nota: Esta es información resumida de la Especificación A53 de ASME. Consulte la Norma o Especificación específica o comuníquese con nosotros para obtener más detalles).

6. Proceso de fabricación de tuberías ASTM A53

Las tuberías de acero ASTM A53 se fabrican mediante métodos de producción sin costura y soldados (ERW), cada uno de los cuales ofrece diferentes ventajas en cuanto a resistencia, coste y aplicación.

6.1 Fabricación de tuberías sin costura

Los tubos sin costura se fabrican mediante laminación en caliente o estirado en frío, sin costura de soldadura. Ofrecen:
Mayor resistencia
Estructura uniforme
Mejor resistencia a la presión
Estas tuberías son ideales para aplicaciones críticas y de alta presión.

6.2 Fabricación de tuberías soldadas (ERW)

Las tuberías ERW se fabrican mediante el conformado y la soldadura de flejes de acero. Entre sus principales ventajas se incluyen:
Producción rentable
Alta eficiencia
Dimensiones uniformes
Se utilizan ampliamente en la construcción, tuberías de agua y aplicaciones estructurales.

7. Aplicación de tuberías ASTM A53

1. Construcción: tuberías subterráneas, aguas subterráneas y transporte de agua caliente.

2. Procesamiento mecánico: manguitos de cojinetes, piezas de maquinaria, etc.

3. Electricidad: suministro de gas, tuberías de fluidos para centrales hidroeléctricas.

4. Tubos antiestáticos para parques eólicos, etc.

8. Conclusión

La tubería de acero ASTM A53 es una solución versátil y rentable para aplicaciones estructurales y de tuberías de uso general, ampliamente utilizada en la construcción, distribución de agua, sistemas mecánicos y oleoductos de baja presión. Con múltiples tipos (sin costura y soldada) y grados (Grado A y Grado B), ofrece flexibilidad para satisfacer diferentes requisitos de ingeniería y presupuesto.

Para proyectos que requieren mayor presión, resistencia a temperaturas elevadas o estándares técnicos más estrictos, se deben considerar alternativas como las tuberías de acero ASTM International ASTM A106 o API 5L del Instituto Americano del Petróleo (API) para un mejor rendimiento y cumplimiento con las exigentes condiciones industriales.

9. Preguntas frecuentes

P1: ¿Para qué se utiliza la tubería ASTM A53?
La tubería ASTM A53 se utiliza en aplicaciones estructurales, transporte de agua y sistemas de baja presión, como tuberías de aire y vapor.

P2: ¿Cuál es la diferencia entre el Grado A y el Grado B?
El Grado B tiene mayor resistencia a la tracción y límite elástico, lo que la hace más adecuada para aplicaciones estructurales y de alta presión.

P3: ¿La tubería ASTM A53 es sin costura o soldada?
Puede ser ambas. La ASTM A53 incluye tuberías sin costura (Tipo S) y soldadas (Tipos E y F).

P4: ¿Se puede utilizar la ASTM A53 para aplicaciones de alta presión?
Generalmente se utiliza para presiones bajas a moderadas. Para alta presión, se prefiere la ASTM A106 o la API 5L.
