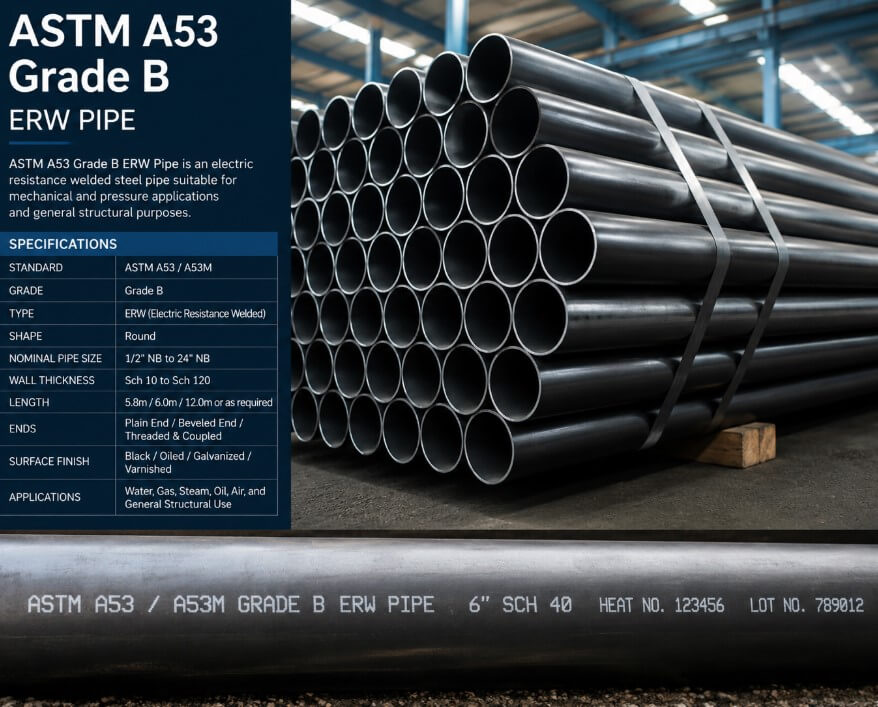

Tubería ERW ASTM A53 Grado B: Especificaciones, tabla de tamaños y propiedades.

La tubería ERW ASTM A53 Grado B es una de las tuberías de acero al carbono más utilizadas en aplicaciones estructurales y de uso general. Reconocida por su rentabilidad, durabilidad y versatilidad, se emplea comúnmente en tuberías de agua, gasoductos y proyectos de construcción.
Esta guía ofrece una descripción completa de la tubería ERW ASTM A53 Grado B, incluyendo especificaciones, tabla de tamaños, propiedades mecánicas y las principales diferencias con respecto a las tuberías sin costura. Es una de las tuberías ERW más especificadas en proyectos de construcción y oleoductos a nivel mundial.

1. ¿Qué es la tubería ASTM A53 Grado B ERW?

ASTM A53 es una especificación estándar para tuberías de acero al carbono utilizadas en aplicaciones mecánicas y de presión, así como para uso estructural general. Entre sus grados, el Grado B ofrece mayor resistencia que el Grado A, lo que lo hace más adecuado para sistemas de carga y presión media.(Comparación entre tuberías ASTM A53 Grado A y Grado B)

La tubería ASTM A53 Grado B ERW es ampliamente reconocida como una solución confiable de tubería de acero al carbono para aplicaciones estructurales y de uso general. Se fabrica mediante el proceso ERW (Soldadura por Resistencia Eléctrica), donde el acero se conforma en forma cilíndrica y se suelda longitudinalmente para garantizar una calidad y precisión dimensional uniformes.
Debido a su rendimiento estable, rentabilidad y amplia disponibilidad de tamaños, las tuberías ERW se utilizan ampliamente en la construcción, el transporte de agua y los sistemas de tuberías industriales.

2. Especificaciones de tuberías ERW ASTM A53 Grado B

Las especificaciones de tuberías ERW ASTM A53 Grado B definen los requisitos estándar para dimensiones, materiales, proceso de fabricación y ensayos.
Estas tuberías se utilizan ampliamente en aplicaciones estructurales, mecánicas y de presión debido a su resistencia confiable y su rendimiento rentable.

Categoría	Especificación
Estándar	ASTM A53
Calificación	Grade B
Tipo de tubería	Tipo E (Soldadura por Resistencia Eléctrica - ERW)
Proceso de fabricación	Soldadura por resistencia eléctrica
Diámetro exterior (DE)	1/2" – 24" (21.3 mm – 610 mm)
Espesor de pared	SCH 10 – SCH 16
Longitud	6 m, 12 m, o personalizado
Tipo final	Extremo liso (PE), extremo biselado (BE), roscado
Acabado superficial	Negro, galvanizado, pintado
Opciones de recubrimiento	Barniz, aceite anticorrosión, 3PE, recubrimiento epoxi
Tratamiento térmico	Según sea necesario (normalizado o con alivio de estrés)
Pruebas	Ensayo hidrostático, END, Ensayo de aplanamiento
Fluidos aplicables	Agua, gas, vapor, petróleo
Solicitud	Tuberías estructurales, mecánicas y de baja presión

Las especificaciones de las tuberías ERW ASTM A53 Grado B abarcan aspectos clave como el rango de tamaños, el espesor de pared, el proceso de fabricación y los requisitos de ensayo.
Entre estas especificaciones, el Grado B es el más utilizado debido a su mayor resistencia y versatilidad en aplicaciones estructurales y de presión.

El proceso de fabricación ERW garantiza un espesor de pared uniforme y una calidad constante, lo que convierte a estas tuberías en una solución rentable para la construcción, los sistemas de oleoductos y el uso industrial.
La selección del diámetro, la cédula y el recubrimiento adecuados ayuda a optimizar el rendimiento, la durabilidad y el costo del proyecto.

3. Tabla de tamaños de tuberías ASTM A53 Grado B ERW

La siguiente tabla de tamaños de tuberías ASTM A53 Grado B ERW muestra las dimensiones estándar, el espesor de pared y el peso para tuberías SCH 40 y SCH 80.

NPS (pulgadas)	Diámetro exterior (mm)	Espesor SCH 40 (mm)	SCH 80 Thickness (mm)	SCH 40 Weight (kg/m)	SCH 80 Weight (kg/m)
1/2	21.3	2.77	3.73	1.27	1.62
3/4	26.7	2.87	3.91	1.69	2.20
1	33.4	3.38	4.55	2.50	3.24
1-1/2	48.3	3.68	5.08	4.05	5.41
2	60.3	3.91	5.54	5.44	7.48
3	88.9	5.49	7.62	11.29	15.27
4	114.3	6.02	8.56	16.07	22.32
6	168.3	7.11	10.97	28.26	42.56
8	219.1	8.18	12.70	42.55	63.74

NPS (Tamaño Nominal de Tubería): Designación estándar de la tubería
OD (Diámetro Exterior): Diámetro exterior real
Schedule (SCH 40 / SCH 80): Indica el espesor de la pared
Peso: Masa por metro, importante para el transporte y el diseño
Aumentar el espesor de la pared (SCH 80 frente a SCH 40) mejora significativamente la capacidad de presión, pero también aumenta el peso y el costo de la tubería.

4. Propiedades mecánicas y químicas

4.1 Grado y composición química (%) de la tubería de acero ERW ASTM A53 Grado B

Type	Grade	C≤	M≤	P≤	S≤	Cu≥	Ni≤	Mo≤
Type E (electric-resistance welded)	A	0.25	0.95	0.05	0.045	0.4	0.4	0.08
	B	0.3	1.2	0.05	0.045	0.4	0.4	0.08

4.2 Propiedades mecánicas de la tubería de acero ERW ASTM A53 Grado B

Grade	Rm Mpa Tensile Strength	Mpa Yield Point	Elongation	Delivery Condition
A	≥330	≥205	20	Annealed
B	≥415	≥240	20	Annealed

5. Aplicación de tubería de acero ASTM A53 Grade B ERW

Arquitectura: tubería máxima bajo más extracción de agua subterránea cuando se utilizan torres, calderas, transporte de agua caliente, etc.
Mecanizado, juegos de cojinetes, maquinaria de procesamiento y otros accesorios.
Clase eléctrica: distribución de gas, conducto de fluido de energía hidráulica.
Plantas de energía eólica con tubos antiestáticos.

6. Tubería ASTM A53 ERW frente a tubería sin costura

Característica	Tubo ERW	Tubo sin costura
Fabricación	Soldado	Sin costura de soldadura
Fortaleza	Bueno	Más alto
Costo	Más bajo	Más alto
Aplicaciones	Uso general	Alta presión/temperatura

Las tuberías ERW son suficientes para la mayoría de las aplicaciones, mientras que las tuberías sin costura son preferibles para entornos críticos.

7. Preguntas frecuentes

¿Para qué se utiliza la tubería ERW ASTM A53 Grado B?

La tubería ERW ASTM A53 Grado B se utiliza en tuberías de agua, gasoductos, aplicaciones estructurales y sistemas mecánicos en general debido a su resistencia y precio accesible.

¿Es la tubería ERW tan resistente como la tubería sin costura?

La tubería ERW es suficientemente resistente para la mayoría de las aplicaciones, pero la tubería sin costura ofrece mayor fiabilidad en condiciones de alta presión y alta temperatura.

¿Se puede galvanizar la tubería ASTM A53 Grado B?

Sí, las tuberías ASTM A53 se pueden galvanizar para mejorar su resistencia a la corrosión, lo que las hace adecuadas para aplicaciones exteriores y relacionadas con el agua.

8. Conclusión

La tubería ASTM A53 Grado B ERW es una solución fiable y rentable para una amplia gama de aplicaciones. Gracias a sus especificaciones estandarizadas, su versatilidad en cuanto a tamaños y sus sólidas propiedades mecánicas, sigue siendo la opción preferida en sistemas de tuberías para la construcción e industria.
Elegir el tipo y la cédula adecuados garantiza un rendimiento óptimo, seguridad y rentabilidad para su proyecto.
