La tabla de tamaños ASTM A53 especifica las dimensiones estandarizadas de tuberías de acero al carbono, incluyendo el tamaño nominal (NPS), el diámetro exterior (OD), el espesor de pared (WT) y el diámetro interior (ID). Todos los datos dimensionales cumplen con la norma ASME B36.10M y se utilizan ampliamente en obras de construcción, tuberías de suministro de agua y aplicaciones estructurales en general. Esta guía presenta las especificaciones dimensionales completas de las tuberías ASTM A53, centrándose en los tamaños Schedule 40 y Schedule 80, lo que permite a ingenieros y compradores comprender con precisión los parámetros de las tuberías y seleccionar los productos óptimos para los diversos requisitos de cada proyecto.

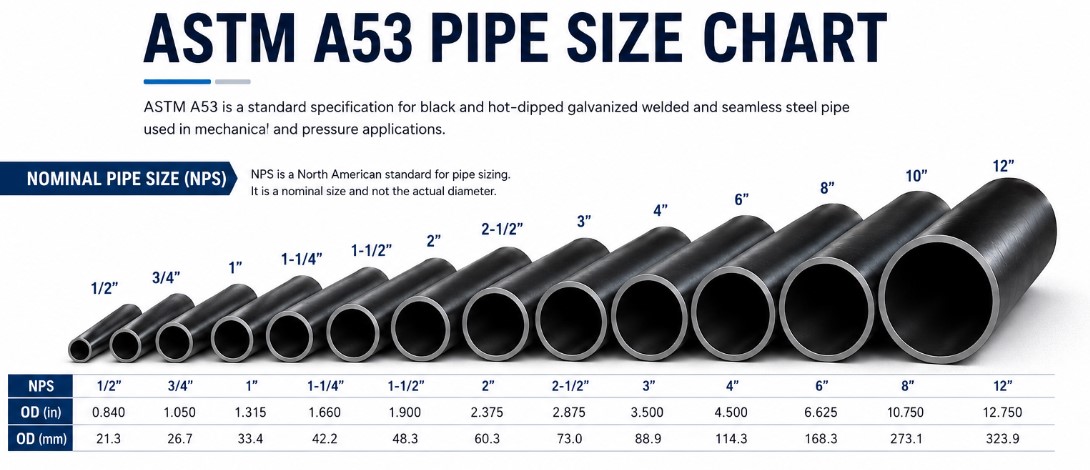

1. Tabla de tamaños de tuberías ASTM A53
A continuación se muestra la tabla de tamaños de tubería estándar ASTM A53 que indica el diámetro exterior, el espesor de pared y el diámetro interior para los tamaños comunes:
|
NPS (pulgadas)
|
Diámetro exterior (mm)
|
SCH 40 WT (mm)
|
SCH 80 WT (mm)
|
SCH 40 DI (mm)
|
Diámetro interior SCH 80 (mm)
|
|
1/2"
|
21.3
|
2.77
|
3.73
|
15.76
|
13.84
|
|
3/4"
|
26.7
|
2.87
|
3.91
|
20.96
|
18.88
|
|
1"
|
33.4
|
3.38
|
4.55
|
26.64
|
24.30
|
|
1-1/4"
|
42.2
|
3.56
|
4.85
|
35.08
|
32.50
|
|
1-1/2"
|
48.3
|
3.68
|
5.08
|
40.94
|
38.14
|
|
2"
|
60.3
|
3.91
|
5.54
|
52.48
|
49.22
|
|
3"
|
88.9
|
5.49
|
7.62
|
77.92
|
73.66
|
|
4"
|
114.3
|
6.02
|
8.56
|
102.26
|
97.18
|
|
6"
|
168.3
|
7.11
|
10.97
|
154.08
|
146.36
|
|
8"
|
219.1
|
8.18
|
12.70
|
202.74
|
193.70
|
|
10"
|
273.0
|
9.27
|
15.09
|
254.46
|
242.82
|
|
12"
|
323.8
|
10.31
|
17.48
|
303.18
|
288.84
|
Comprender esta tabla de tamaños ayuda a ingenieros, contratistas y compradores a seleccionar las dimensiones de tubería adecuadas para aplicaciones específicas, garantizando la seguridad, la eficiencia y la rentabilidad.
2. Tubería ASTM A53 SCH 40 frente a tubería SCH 80
|
Característica
|
SCH 40
|
SCH 80
|
|
Espesor de la pared
|
Disolvente
|
Más grueso
|
|
Capacidad de presión
|
Más bajo
|
Más alto
|
|
Peso
|
Más ligero
|
Más pesado
|
|
Costo
|
Mas economico
|
Mayor costo
|
|
Aplicaciones
|
Uso general
|
Sistemas de alta presión
|
Las
tuberías Schedule 40 se utilizan ampliamente en la construcción, redes de agua y aplicaciones generales debido a su rentabilidad.
Las
tuberías Schedule 80 se prefieren en entornos industriales, de alta presión y exigentes donde se requiere mayor resistencia.
En la mayoría de los casos, las tuberías Schedule 40 son suficientes para aplicaciones estándar, mientras que las Schedule 80 se seleccionan cuando se necesita mayor resistencia a la presión y durabilidad.
3. Propiedades mecánicas de la tubería de acero ASTM A53
Las propiedades mecánicas de los tubos de acero ASTM A53 son los indicadores clave de su adaptación a entornos industriales. La norma establece requisitos claros para tubos de acero de diferentes tipos (sin costura, soldados) y grados (Grado A, Grado B), como se detalla a continuación:
3.1 Resistencia a la tracción
Grado A: ≥330 MPa (aproximadamente 48 000 psi)
Grado B: ≥415 MPa (aproximadamente 60 000 psi)
(Nota: La resistencia de la zona de soldadura del tubo de acero soldado debe ser igual a la del material base y no debe ser inferior a las normas indicadas anteriormente).
3.2 Límite elástico
Grado A: ≥205 MPa (aproximadamente 30 000 psi)
Grado B: ≥240 MPa (aproximadamente 35 000 psi)
El límite elástico determina la capacidad de la tubería de acero para resistir la deformación bajo tensión. El mayor límite elástico del Grado B lo hace adecuado para situaciones de presión ligeramente superior.
3.3 Alargamiento
Mide la capacidad de deformación plástica de las tuberías de acero y está relacionada con su diámetro:
Para tuberías de acero con un diámetro exterior ≤168,3 mm (6,625 pulgadas): ≥20 %
Para tuberías de acero con un diámetro exterior >168,3 mm: ≥15 %
Un mayor alargamiento garantiza que la tubería de acero no se rompa fácilmente durante el doblado, el abocardado y otros procesos.
4. ¿Cómo funcionan las dimensiones de las tuberías ASTM A53?
Las dimensiones de las tuberías ASTM A53 se definen según las especificaciones estandarizadas para tuberías (generalmente alineadas con ASME B36.10M), lo que garantiza la compatibilidad entre sistemas de tuberías industriales, proyectos de construcción y aplicaciones mecánicas. El sistema de dimensionamiento se basa en tres parámetros clave: diámetro exterior (DE), espesor de pared (EP) y diámetro interior (DI).
4.1 Diámetro exterior (DE) – Fijo según el tamaño nominal de la tubería (NPS)
Para cada tamaño nominal de tubería (NPS), el diámetro exterior permanece constante, independientemente de la cédula de la tubería. Esta estandarización permite que las tuberías, los accesorios y las bridas se conecten sin problemas a diferentes presiones nominales.
4.2 Espesor de pared (EP) – Controlado por la cédula
El espesor de pared varía según la cédula de la tubería (como Cédula 40, Cédula 80, etc.). Un número de cédula más alto indica una pared más gruesa, lo que proporciona mayor resistencia a la presión y resistencia mecánica.
Por ejemplo:
Cédula 40 → espesor de pared estándar
Cédula 80 → pared más gruesa para aplicaciones de alta presión
4.3 Diámetro interior (DI): Varía con el espesor de la pared.
A diferencia del diámetro exterior (DE), el diámetro interior no es fijo. Disminuye a medida que aumenta el espesor de la pared, lo que significa que las tuberías más gruesas tienen menor capacidad de flujo, pero mayor resistencia.
4.4 Fórmula para el cálculo del diámetro interior
La relación entre el diámetro exterior (DE), el espesor de pared (EP) y el diámetro interior (DI) se define como:
DI = DE − 2 × EP
DI = DE − 2 × EP DI = DE − 2 × EP DI = DE − 2 × EP
4.5 Significado práctico en ingeniería
Este sistema dimensional permite que las tuberías de acero ASTM A53 equilibren la eficiencia del flujo, la presión nominal y la resistencia estructural. Los ingenieros seleccionan diferentes especificaciones según las necesidades de la aplicación, como suministro de agua, líneas de vapor, soporte estructural o sistemas de gas a baja presión.
5. ¿Cómo elegir el tamaño de tubería ASTM A53 adecuado?
Seleccionar el tamaño correcto de tubería ASTM A53 es fundamental para garantizar un funcionamiento seguro, un flujo estable y una buena relación costo-beneficio en los sistemas de tuberías.
La elección adecuada depende de los requisitos de presión, la demanda de caudal y las necesidades de resistencia mecánica.
5.1 Selección del calibre de tubería según los requisitos de presión
El calibre de la tubería afecta directamente al espesor de la pared y a la resistencia a la presión:
Tubería calibre 40 → Ideal para aplicaciones de baja presión y uso general, como suministro de agua, líneas de aire y uso estructural.
Tubería calibre 80 → Recomendada para sistemas de alta presión, tuberías industriales y aplicaciones que requieren mayor resistencia mecánica.
Elegir el calibre correcto ayuda a prevenir fallas, fugas y costos innecesarios de material.
5.2 Elegir el diámetro de tubería adecuado para la capacidad de flujo
El diámetro de la tubería es fundamental para la eficiencia del transporte de fluidos:
Los diámetros mayores ofrecen mayor capacidad de flujo y menor pérdida por fricción.
Los diámetros menores son adecuados para sistemas compactos con menor demanda de flujo.
El dimensionamiento correcto mejora la eficiencia del sistema y reduce el consumo de energía.
5.3 Selección del grado de material adecuado
La norma ASTM A53 se encuentra comúnmente en diferentes grados, siendo el grado B el más utilizado:
Tubería de grado B → Mayor resistencia a la tracción y mejor rendimiento mecánico
Más adecuada para aplicaciones estructurales y de alta presión exigentes
5.4 Equilibrio entre rendimiento, seguridad y costo
El dimensionamiento adecuado de las tuberías ASTM A53 siempre debe equilibrar tres factores:
Seguridad del sistema y presión nominal
Eficiencia hidráulica y rendimiento del flujo
Costo total de materiales e instalación
6. Conclusión
La tabla de tamaños de tubería ASTM A53 ayuda a los usuarios a identificar rápidamente las dimensiones estándar de las tuberías, incluyendo el NPS, el diámetro exterior y el espesor de pared. Comprender las diferencias entre Schedule 40 y Schedule 80 es fundamental para seleccionar la resistencia y la presión nominal adecuadas.
La tubería de acero ASTM A53, especialmente la de grado B, ofrece propiedades mecánicas fiables para aplicaciones estructurales y de baja presión. Al elegir el tamaño de tubería correcto según la presión, el caudal y los requisitos de uso, los usuarios pueden garantizar la seguridad, la eficiencia y la rentabilidad.
Consulte siempre la tabla completa de tamaños de tubería ASTM A53 para tomar decisiones de selección precisas y eficientes.
7. Preguntas frecuentes
P1: ¿Para qué se utiliza la tubería ASTM A53?
R: Se utiliza en la construcción, tuberías de agua, sistemas estructurales y aplicaciones de baja presión.
P2: ¿Cuál es la diferencia entre la tubería Schedule 40 y la Schedule 80?
R: La tubería Schedule 80 tiene una pared más gruesa y mayor resistencia a la presión que la Schedule 40.
P3: ¿Cómo se calcula el diámetro interior de la tubería?
R: DI = DI − 2 × espesor de pared.
P4: ¿Qué grado de ASTM A53 es el más utilizado?
R: El grado B es el más utilizado debido a su mayor resistencia.
