Las normas ASTM A53 Grado A y Grado B se diferencian principalmente en resistencia, capacidad de presión y aplicación.
Grado A: Menor resistencia, adecuada para aplicaciones estructurales ligeras y de baja presión.
Grado B: Mayor resistencia, ampliamente utilizada en tuberías industriales y sistemas de presión.
En la mayoría de los proyectos reales, el Grado B es la opción preferida debido a su mejor rendimiento y mayor aplicabilidad. Sin embargo, el Grado A sigue siendo una opción rentable para escenarios no críticos y de baja presión.

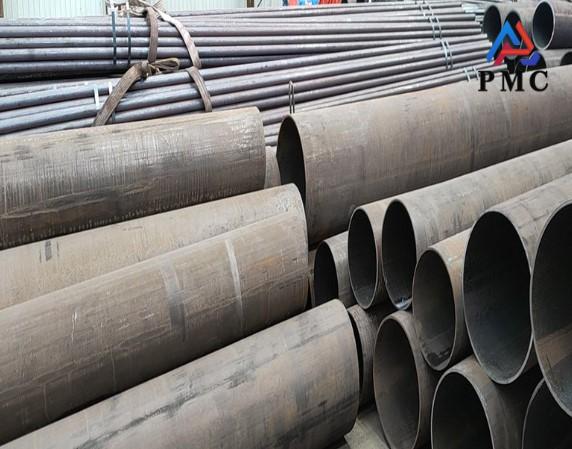

ASTM A53 es una especificación para tuberías de acero al carbono desarrollada por ASTM International, utilizada principalmente en sistemas de tuberías de uso general. Cubre una amplia gama de aplicaciones, como tuberías de presión, estructuras mecánicas y transporte de fluidos, lo que la convierte en una de las normas de tuberías más utilizadas en la industria.
Las tuberías ASTM A53 están disponibles en versiones sin costura y soldadas. Las tuberías sin costura se producen mediante un proceso de perforación y laminado, lo que da como resultado una estructura continua con mayor resistencia a la presión. Las tuberías soldadas (ERW) se forman mediante el laminado de flejes de acero y la posterior soldadura de la costura, lo que ofrece mayor eficiencia de producción y menor costo, siendo adecuadas para condiciones de presión generales.
En aplicaciones de ingeniería práctica, las tuberías de acero ASTM A53 se utilizan comúnmente en sistemas de suministro de agua, tuberías de protección contra incendios, sistemas HVAC, líneas de aire comprimido y soporte estructural. Gracias a su versatilidad, amplia gama de tamaños y rentabilidad, se adoptan ampliamente en proyectos comerciales e industriales.
El grado A de la norma ASTM A53 representa un grado de menor resistencia con mejor conformabilidad y procesabilidad, lo que facilita su uso en procesos de doblado, soldadura y fabricación en general. Este grado suele ser adecuado para sistemas de tuberías de baja presión o baja resistencia, como el transporte general de fluidos y aplicaciones estructurales.
El grado B posee mayor resistencia mecánica y mejor resistencia a la presión que el grado A, lo que lo hace adecuado para condiciones industriales más complejas y exigentes. Es el grado más utilizado en la norma ASTM A53 y se emplea ampliamente en sistemas de tuberías industriales, oleoductos y gasoductos, así como en la industria del petróleo y el gas.

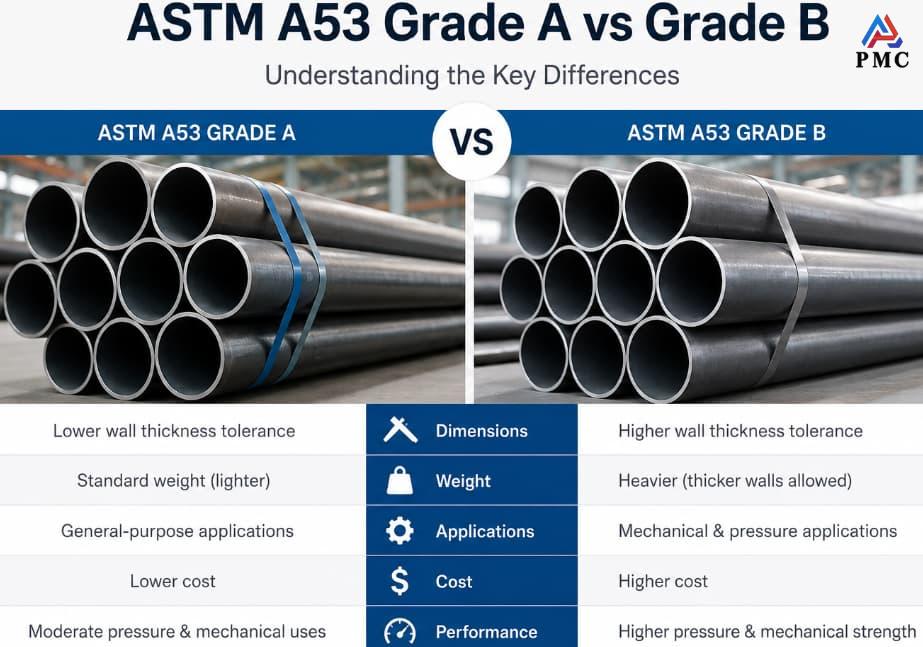

Las principales diferencias entre el Grado A y el Grado B se reflejan en tres aspectos: Primero, la diferencia de resistencia, siendo el Grado B significativamente superior al Grado A; segundo, la diferencia en las condiciones de funcionamiento, siendo el Grado A más adecuado para entornos de baja presión, mientras que el Grado B puede utilizarse en sistemas industriales de presión media y alta; y finalmente, la diferencia en las aplicaciones de mercado, siendo el Grado B más utilizado y aplicado con mayor frecuencia en proyectos de ingeniería reales debido a su rendimiento superior.
Las propiedades mecánicas son la principal diferencia entre el Grado A y el Grado B, lo que determina directamente la capacidad de carga y resistencia a la presión de la tubería. Los detalles del proceso también se ajustan según los diferentes requisitos de rendimiento. La siguiente tabla muestra comparaciones de parámetros específicos:
|
Dimensión de comparación |
ASTM A53 Grado A |
ASTM A53 Grado B |
|
Resistencia a la tracción |
Mínimo 330 MPa (aproximadamente 48.000 psi) |
Mínimo 415 MPa (aproximadamente 60.000 psi) |
|
Fuerza de fluencia |
Mínimo 205 MPa (aproximadamente 30.000 psi) |
Mínimo 240 MPa (aproximadamente 35 000 psi) |
|
Alargamiento |
Cuando el espesor de la pared es ≤12,7 mm, el mínimo es del 30 %; cuando el espesor de la pared es mayor a 12,7 mm, el mínimo es del 25 %. |
Cuando el espesor de la pared es ≤12,7 mm, el mínimo es del 28 %; cuando el espesor de la pared es mayor a 12,7 mm, el mínimo es del 22 %. |
|
Requisitos del proceso de soldadura |
Las tuberías soldadas (ERW o soldadas en horno) tienen requisitos de inspección de soldadura relativamente básicos y son adecuadas para escenarios de baja presión. |
Los tubos soldados requieren un control de calidad de soldadura más estricto (por ejemplo, algunos requieren pruebas ultrasónicas), mientras que los tubos sin costura tienen una mayor precisión de proceso y son adecuados para escenarios de presión media y alta. |
|
Tratamiento térmico |
No se requiere tratamiento térmico obligatorio, solo es necesario garantizar el rendimiento de conformado básico |
Algunas tuberías de paredes gruesas (espesor de pared > 12,7 mm) necesitan normalizarse o recibir tratamiento térmico para aliviar tensiones a fin de mejorar la estabilidad del material. |
La diferencia de escenarios entre ambos está determinada enteramente por las propiedades mecánicas, siendo el núcleo la distinción entre "baja tensión/carga ligera" y "media tensión/carga media":
Soporte estructural: Se utiliza para estructuras ligeras de acero (como soportes temporales de fábricas), postes de cercas, marcos de muebles, etc., que solo necesitan soportar su propio peso o ligeras fuerzas externas, y no requieren alta resistencia.
Ventajas: Su coste es entre un 10 % y un 15 % inferior al del Grado B y ofrece una gran flexibilidad de procesamiento (fácil de cortar y doblar), lo que lo hace adecuado para aplicaciones civiles o industriales ligeras con compras a granel.
Transporte de fluidos: Se utiliza para fluidos de media presión o medios con una temperatura determinada, como gasoductos urbanos de baja presión (presión ≤ 2,5 MPa), tuberías industriales de vapor de baja presión (temperatura ≤ 120 °C) y fluidos ligeramente corrosivos (como agua salada de baja concentración), que deben soportar fluctuaciones de presión y temperatura medias.
1. Presión y temperatura: Si la presión de suministro es ≤1,6 MPa y la temperatura es ≤80 °C, seleccione el Grado A. Para presiones entre 1,6 y 4,0 MPa y temperaturas entre 80 y 120 °C, seleccione el Grado B. Para presiones superiores a 4,0 MPa, actualice a una norma superior (como ASTM A106).
2. Tipo de carga: Si la carga solo soporta su propio peso o una carga estática ligera (como una valla), seleccione el Grado A. Si la carga soporta cargas dinámicas (como la vibración del equipo) o fuerzas externas moderadas (como una barrera de seguridad), seleccione el Grado B.
3. Coste y rentabilidad: El Grado A es más rentable para escenarios civiles generales o industriales no críticos. Se recomienda el Grado B para escenarios donde el fallo no es una opción, como la transmisión de media presión y las estructuras portantes, para evitar fugas o roturas por resistencia insuficiente.
A pesar de sus diferencias, los grados A y B comparten las propiedades principales de la norma ASTM A53:
El material es acero de bajo contenido de carbono (contenido de carbono ≤ 0,25 %), con un excelente rendimiento de soldadura, y se pueden conectar mediante métodos convencionales como la soldadura por arco y la soldadura oxiacetilénica.
Ambos están disponibles en dos tipos: tubo negro (sin galvanizar) y tubo galvanizado en caliente. Los tubos galvanizados mejoran la resistencia a la corrosión en suelos o ambientes húmedos y son adecuados para instalaciones enterradas o exteriores.
Los grados A y B de la norma ASTM A53 son dos grados principales de tubería de acero de bajo carbono para sistemas de tuberías industriales y civiles en general. El grado A se caracteriza por su excelente conformabilidad y menor costo, siendo ideal para aplicaciones de baja presión, temperatura normal y estructuras ligeras con cargas estáticas. Por otro lado, el grado B ofrece mayor resistencia a la tracción y al límite elástico, estándares de fabricación y ensayo más estrictos, y mayor estabilidad, lo que lo hace adecuado para condiciones de trabajo de presión media, temperatura ligeramente elevada y cargas dinámicas. Ambos grados admiten tipos sin costura y soldados, así como acabados en negro y galvanizado en caliente, con especificaciones dimensionales unificadas. La selección adecuada del grado, basada en los requisitos reales de presión, temperatura y carga, ayuda a los usuarios a equilibrar la seguridad del proyecto y la economía de la adquisición, evitando sobreespecificaciones o riesgos de fallas del material.
P1: ¿Cuál es la principal diferencia entre el grado A53 A y el grado B?
El grado A53 B tiene mayor resistencia a la tracción y límite elástico, requiere inspecciones de soldadura y tratamientos térmicos más estrictos, y es adecuado para entornos industriales de presión media. El grado A, en cambio, es más blando, fácil de procesar y más económico para aplicaciones estructurales ligeras y de baja presión.
P2: ¿Puede el grado A53 sustituir al grado B?
No. El grado A no soporta presiones medias ni cargas dinámicas. Si se utiliza en lugar del grado B en condiciones de presión media y vibraciones, presenta riesgos de fugas y fallos estructurales.
P3: ¿Existen tuberías A53 galvanizadas?
Sí. Tanto el grado A como el grado B admiten galvanizado en caliente, lo que mejora considerablemente la resistencia a la corrosión en proyectos de tuberías exteriores y enterradas.
P4: ¿Cuándo deberíamos elegir A106 en lugar de A53 grado B?
Para presiones de trabajo superiores a 4,0 MPa o temperaturas de funcionamiento superiores a 120 °C, se requieren tuberías sin costura ASTM A106 Gr.B de alta calidad para sistemas industriales de alta temperatura y alta presión.
