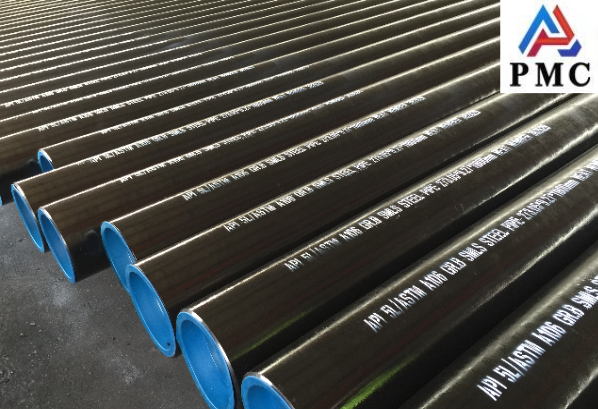

Tubería de acero al carbono sin costura ASTM A106

ASTM A106 - Especificación estándar para tubería de acero al carbono sin costura para servicio de alta temperatura

La tubería de acero sin costura ASTM A106 (también conocida como tuberías ASME SA106) es una tubería de acero estándar estadounidense.

Esta especificación cubre la tubería de acero al carbono para servicio a alta temperatura. Estos tubos son adecuados para operaciones de soldadura, doblado, rebordeado y conformado similares. Las pruebas mecánicas de las muestras incluirán pruebas de tracción, flexión, aplanamiento, hidrostáticas y eléctricas no destructivas. Las muestras que se someten a ensayos de flexión deben consistir en secciones cortadas de una tubería. Para los ensayos de aplanamiento, las muestras deben ser lisas en los extremos y sin rebabas, excepto cuando se hagan en los extremos del cultivo. Todas las pruebas se realizarán a temperatura ambiente. Si alguna muestra de prueba muestra defectos, puede desecharse y sustituirse por otra muestra de prueba. Antes de la prueba, si una muestra tiene rayones marcados, se permitirá una nueva prueba. También se permitirá una nueva prueba si una muestra se rompe en un defecto de la superficie interior o exterior.

Para ASTM A106, la tubería de acero sin costura podría transportar fluidos o gases a altos niveles de temperatura y presión, con 3 grados A, B, C, el grado B de ASTM A106 más comúnmente utilizado se usa ampliamente en los proyectos de refinerías de petróleo y gas, plantas de energía, petroquímica plantas, calderas.

Acerca de ASTM A106 Grado B:

La tubería ASTM A106 grado B (también conocida como tubería ASME SA106 GR.B) se utiliza en plantas de energía, calderas, plantas petroquímicas, refinerías de petróleo y gas y barcos donde la tubería debe transportar líquidos y gases calientes o fríos bajo altas presiones y temperaturas. . A106 GR. B Tubos sin costura de acero al carbono, tubo A106 Gr B Sch 40, tubo ASTM A106 grado B Los proveedores están disponibles en varios pesos, tamaños y grados negros y galvanizados, tanto sin soldadura como con soldadura eléctrica. Tamaños de tubería ASTM A106 Grado B, menos de 2 "normalmente se entrega como un producto estirado en frío. 2" y más suelen tener un acabado en caliente.

Acerca de ASTM A106 Grado C:

La tubería ASTM A106 grado C (también conocida como tubería ASME SA106 GR.C) es una tubería de acero al carbono-manganeso para calderas y sobrecalentadores de gran diámetro y alta temperatura. Su composición química es simple y similar al acero al carbono 20G, pero su contenido de carbono y manganeso es mayor, por lo que su límite elástico es aproximadamente un 12% más alto que el del 20G, y su plasticidad y tenacidad no son malas. El acero tiene un proceso de producción simple y buena trabajabilidad en frío y en caliente. Usarlo para reemplazar los cabezales 20G (economizador, pared de agua, sobrecalentador de baja temperatura y cabezal del recalentador) puede reducir el grosor de la pared en aproximadamente un 10%, lo que puede ahorrar costos de material, reducir la carga de trabajo de soldadura y mejorar los cabezales La diferencia de tensión en la puesta en marcha.

Comportamiento mecánico:

Standard	Steel Grade	Tensile strength (MPA)	Yield strength (MPA)
ASTM A106	A	≥330	≥205
	B	≥415	≥240
	C	≥485	≥275

Composición química:

Standard	Steel Grade	C	Si	Mn	P	S	Cr	Mo	Cu	Ni	V
ASTM A106	A	≤0.25	≥0.10	0.27~0.93	≤0.035	≤0.035	≤0.40	≤0.15	≤0.40	≤0.40	≤0.08
	B	≤0.30	≥0.10	0.29～1.06	≤0.035	≤0.035	≤0.40	≤0.15	≤0.40	≤0.40	≤0.08
	C	≤0.35	≥0.10	0.29～1.06	≤0.035	≤0.035	≤0.40	≤0.15	≤0.40	≤0.40	≤0.08

1. Por debajo del contenido máximo de carbono especificado, cada vez que el contenido de carbono disminuye en un 0,01%, la tubería de acero sin costura A106 puede aumentar el contenido de manganeso en un 0,06% por encima del contenido máximo de manganeso especificado, pero el máximo no debe exceder el 1,35%;

2. La suma de los cinco elementos Cu, Ni, Cr, Mo y V no será mayor que 1.00%.

Proceso de fabricación de tubería sin costura de acero al carbono ASTM A106

La tubería sin costura de acero al carbono ASTM A106 se fabrica mediante un proceso estandarizado de laminación en caliente para uso industrial a alta temperatura y alta presión. El procedimiento comienza con una estricta inspección de las palanquillas redondas de acero al carbono para confirmar que su composición química y rendimiento mecánico cumplen con los requisitos de la norma ASTM A106.

Las palanquillas que cumplen con los requisitos se calientan uniformemente en un horno rotatorio y luego se perforan en tubos huecos mediante un laminador. Los tubos huecos se someten a laminación, dimensionamiento y reducción continuos para lograr un diámetro exterior y un espesor de pared precisos. Después del enfriamiento al aire, los tubos se enderezan para eliminar deformaciones.

Posteriormente, los tubos se cortan a la longitud fija con acabado y biselado de los extremos. Todos los productos superan rigurosas inspecciones, que incluyen verificación dimensional, prueba hidrostática, prueba mecánica y ensayos no destructivos. Los tubos que cumplen con los requisitos se marcan, pintan, empaquetan y almacenan, lo que garantiza una calidad estable y un rendimiento fiable para proyectos de tuberías en centrales eléctricas, plantas petroquímicas y calderas.

Inspección de materia prima → Calentamiento de lingotes redondos → Perforación rotativa → Laminado de la carcasa del tubo → Dimensionamiento y reducción → Enfriamiento por aire → Enderezado de tubos → Corte de longitud fija → Refrentado y biselado de extremos → Ensayos hidrostáticos y no destructivos → Tratamiento de superficies y pintura → Marcado y embalaje → Almacenamiento y envío de productos terminados

Aplicaciones de la tubería sin costura de acero al carbono ASTM A106

La tubería sin costura de acero al carbono ASTM A106 ofrece una excelente resistencia a altas temperaturas, un rendimiento óptimo a alta presión y propiedades mecánicas estables, lo que la hace ideal para la transmisión de fluidos industriales en condiciones de trabajo exigentes.

1. Centrales eléctricas: Ampliamente utilizada en tubos de calderas, tuberías de vapor, intercambiadores de calor y sistemas de condensación para operaciones prolongadas a altas temperaturas.
2. Industria petroquímica y de refinería: Aplicada en tuberías de proceso, tuberías de hornos y líneas de suministro de fluidos para refinerías de petróleo.
3. Industria del petróleo y el gas: Adecuada para tuberías de recolección, tuberías de cabezales de pozo y transporte de fluidos de petróleo y gas a larga distancia.
4. Sector industrial y marítimo: Ampliamente utilizada en sistemas de calderas industriales, sistemas de calefacción central y tuberías marinas para la construcción naval.
5. Construcción industrial general: Perfecta para proyectos de infraestructura, procesamiento químico y tuberías de transmisión de agua y gas a alta temperatura.

PREGUNTAS MÁS FRECUENTES:

P: Cuál es la diferencia entre el material de diseño de tubería A106 y SA106?
R: No hay diferencia entre el material de diseño de tubería A106 y SA106,
Debido a que la edición 2013 del capítulo de materiales de ASME II ha señalado que SA106 es consistente con ASTM A106, además, SA106 es un grado de ASME estadounidense y A106 es el grado de ASTM.

P: Qué significa la marca CD en la tubería de acero SA106Gr.B estándar?
R: CD significa estirado en frío, SA106 estipula que los tubos por debajo de DN40 se pueden laminar en caliente o estirar en frío; los tubos por encima de DN50 se laminan en caliente convencionalmente. Cuando el fabricante y el comprador llegan a un acuerdo, se permite la fabricación en frío.

P: Cuál es la diferencia entre ASME SA-106 y ASME SA-106M?
R: La diferencia entre ASME SA-106 y ASME SA-106M es que si el estándar de tamaño es imperial, use ASME SA-106, si el estándar de tamaño es métrico, use ASME SA-106M.

Consejos: A106 incluye A106-A, A106-B y A106-C. El A106 A es equivalente al material 10 # de China, y el A106 B es equivalente al material 20 # de China. Pertenece a la serie ordinaria de acero al carbono y es uno de los materiales más utilizados. La tubería de acero sin costura ASTM A106 incluye dos procesos de estirado en frío y laminado en caliente. Además de los diferentes procesos de producción, los dos son diferentes en precisión, calidad de superficie, tamaño mínimo, propiedades mecánicas y estructura organizativa. Ampliamente utilizado en las industrias petrolera, química, caldera, central eléctrica, construcción naval, fabricación de maquinaria, automóvil, aviación, aeroespacial, energía, geología, construcción y militar.

Vaya aquí si está buscando las "Especificaciones de tubería de acero ASTM A53".
