1. En la tabla,
CS significa
tubería sin costura de acero al carbono, material aplicable GB8163 "Tubería de acero sin costura para transporte de fluidos", GB3087 "Tubería de acero sin costura para calderas de baja y media presión", GB6479 "Tubería de acero sin costura de alta presión para equipos de fertilización", GB9948 "Petróleo 20 # en" Tubería de acero sin costura para agrietamiento ";
SS1 significa tubería de acero inoxidable sin costura, adecuada para 304L (00Cr19Ni10) y 316L (00C17Ni14Mo2) en GB14976 "Tubería de acero sin costura de acero inoxidable para transporte de fluidos";
SS2 significa tubería de acero sin costura de acero inoxidable, aplicable a 304 (0Cr18Ni9) y 316 (0C17Ni12Mo2) en GB14976 "Tubería de acero sin costura de acero inoxidable para transporte de fluidos";

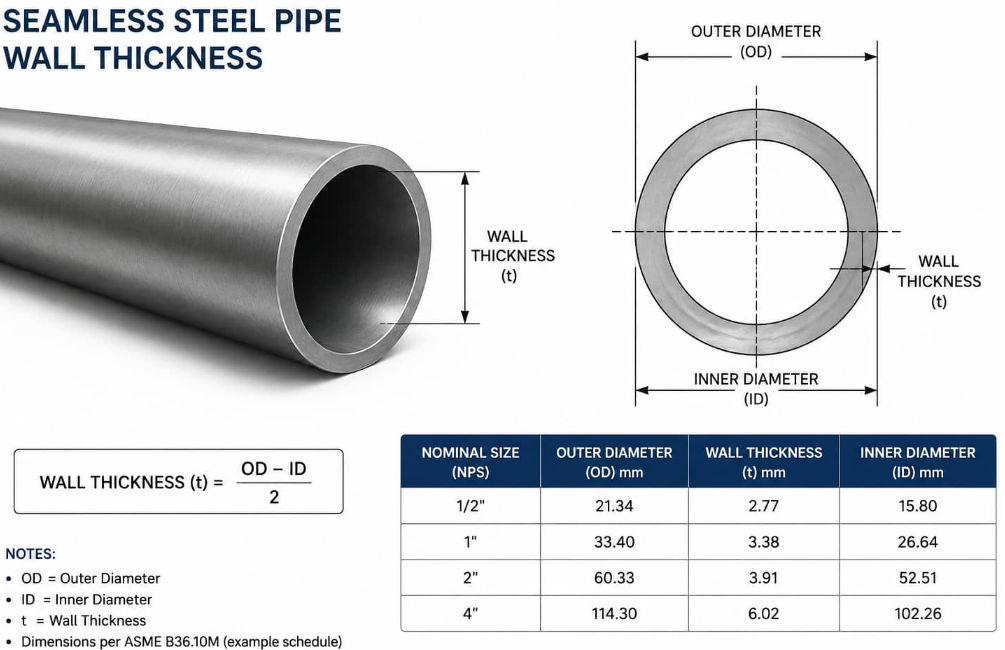

2. El rango de temperatura aplicable del espesor de la pared de la tubería de acero sin costura en la tabla es -20 ~ + 150 ℃, el margen de corrosión es de 2.0 mm para el acero al carbono y 0 para la tubería sin costura de acero inoxidable. Preste atención a las especificaciones y requisitos relevantes cuando seleccionando.
3. El estándar de tubería de acero sin costura adopta el tamaño, forma, peso y desviación permitida de tubería de acero sin costura GB17395-2008.
4. El cálculo en esta tabla se basa en GB/T 20801.1-2006 Especificación de tuberías a presión Tuberías industriales
5. Clase es la clasificación de presión de la tubería de acero sin costura estándar estadounidense, que se convierte a MPa: la Clase 150 es equivalente a la clasificación de presión estándar estadounidense de 2.0Mpa, la Clase 300 es equivalente a 5.0Mpa, la Clase 400 es equivalente a 6.8Mpa; La clase 600 es equivalente a 11.0 Mpa; la clase 900 es equivalente a 15.0Mpa; la clase 1500 es equivalente a 26.0Mpa; la clase 2500 es equivalente a 42.0Mpa.
Consejos: ASTM A53 cubre tuberías de acero sin costura y soldadas con espesor de pared nominal. ASTM A53 Grado B es más popular que otros grados. Estos tubos pueden ser tubos desnudos sin ningún recubrimiento, o pueden ser sumergidos en caliente o recubiertos de zinc y fabricados mediante soldadura o mediante un proceso de fabricación sin costura. En petróleo y gas, las tuberías de grado A53 se utilizan en aplicaciones estructurales y no críticas.
