En la producción industrial, es frecuente encontrar situaciones que requieren operar en entornos de baja temperatura. Algunos ejemplos son el almacenamiento y transporte de gas natural licuado, ciertos procesos químicos y dispositivos experimentales de física que operan a bajas temperaturas. Estas aplicaciones imponen exigencias especiales a las propiedades de los materiales, especialmente a los sistemas de tuberías que transportan fluidos o gases. Las tuberías de acero convencionales se vuelven quebradizas a bajas temperaturas, rompiéndose fácilmente y representando un riesgo para la seguridad. Han surgido tuberías de acero capaces de soportar condiciones de baja temperatura, y su procesamiento, en particular la obtención de una forma "sin costura", es un tema profesional que merece ser explorado.
Las

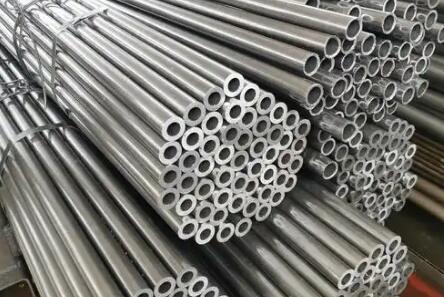

tuberías de acero sin costura para bajas temperaturas se refieren a tuberías fabricadas mediante procesos específicos sin soldaduras, diseñadas específicamente para condiciones de baja temperatura. Se diferencian de las tuberías de agua o gas que vemos a diario, que generalmente tienen una soldadura que recorre todo el tubo. Si bien esta soldadura no representa un problema a temperatura ambiente, a temperaturas extremadamente bajas suele convertirse en el punto más débil de la estructura, pudiendo ser fácilmente un punto de inicio de grietas. La estructura sin costuras evita este riesgo potencial, mejorando así la fiabilidad y la seguridad en entornos de baja temperatura. Las tuberías de acero sin costura utilizadas en aplicaciones criogénicas deben cumplir simultáneamente dos condiciones: un proceso de conformado sin costuras y un grado de material criogénico (como
ASTM A333 Gr.6).
¿Cómo se fabrican las tuberías de acero sin costura criogénicas?
El proceso es complejo y preciso, y se divide principalmente en las siguientes etapas clave:
1. Preparación e inspección de la palanquilla
El primer paso fundamental del proceso es la selección de palanquillas adecuadas. Se suelen utilizar marcas específicas de acero, fundidas cuidadosamente y con una composición química estrictamente dosificada para garantizar una buena tenacidad a bajas temperaturas. Antes de su uso, la palanquilla se somete a una serie de inspecciones para asegurar que las inclusiones internas estén estrictamente controladas y que la composición cumpla con los requisitos.
2. Perforación y laminación
Esta es la etapa clave para lograr la característica de "sin costuras". Las palanquillas redondas de acero macizo se calientan hasta alcanzar un estado dúctil y luego se introducen en un tren de perforación. Un mandril especialmente diseñado, bajo una presión inmensa, extruye un orificio en el centro del tocho sólido, formando un tubo hueco. Este proceso es similar al soplado de figuras de azúcar, pero utiliza una fuerza mecánica enorme y metal a alta temperatura. Posteriormente, el tubo se introduce en un laminador, donde, mediante la extrusión de los rodillos, se reduce aún más su espesor de pared, se aumenta su diámetro, se extiende su longitud y su estructura interna se vuelve más densa y uniforme.
3. Calibrado y tratamiento térmico
Tras el laminado, la precisión dimensional y el acabado superficial del tubo pueden no cumplir aún con los requisitos finales. En este punto, entra en un laminador de calibrado, donde se calibra con precisión al diámetro exterior y espesor de pared predeterminados mediante una serie de matrices anulares. A continuación, llega la crucial etapa de tratamiento térmico. El tubo de acero se calienta a una temperatura específica y se mantiene durante un tiempo determinado, para luego enfriarse a una velocidad controlada. Dependiendo del tipo de acero y los requisitos de la norma, se suele utilizar el "normalizado" o el "temple + revenido". Esto es fundamental para garantizar que el tubo de acero no se vuelva quebradizo en entornos con temperaturas decenas de grados bajo cero o incluso cientos de grados Celsius.
Normalización: Este es el método de tratamiento térmico más común para el acero al carbono de baja temperatura. El acero se calienta por encima de Ac3 y se enfría al aire para refinar los granos y obtener una microestructura uniforme.
Templado y revenido (es decir, tratamiento térmico): Este proceso es más complejo y se utiliza normalmente para aceros de mayor grado o tubos de acero de paredes más gruesas, lo que resulta en mejores propiedades mecánicas generales.
4. Acabado e inspección
Después del tratamiento térmico, los tubos de acero deben enderezarse para garantizar su rectitud. Luego, se cortan a la longitud requerida por el cliente. Antes de salir de fábrica, cada tubo de acero criogénico sin costura se somete a una variedad de pruebas rigurosas. Esto incluye pruebas no destructivas, como pruebas ultrasónicas, para detectar cualquier microfisura o inclusión que pueda existir dentro o fuera del tubo; También incluye pruebas de propiedades mecánicas, tomando muestras de la tubería de acero y probando su energía de impacto en un laboratorio que simula un entorno criogénico para garantizar que su tenacidad cumpla con los estándares; la precisión dimensional, la calidad de la superficie y la composición química también son elementos de inspección obligatorios.
Tras comprender el flujo de procesamiento básico, es posible que surjan preguntas sobre algunos detalles. A continuación, se presenta un formato de preguntas y respuestas para explicarlo con mayor profundidad.
P: Por qué el entorno criogénico representa un desafío tan grande para el acero?
R: Esto se debe principalmente a una característica del material: la transición dúctil-frágil. Muchos tipos de acero poseen buena tenacidad a temperatura ambiente, experimentando deformación plástica sin fracturarse al impacto. Sin embargo, cuando la temperatura desciende por debajo de un cierto punto crítico, el movimiento de dislocaciones en su microestructura se dificulta y el material pasa de un estado dúctil a uno frágil. En este punto, es probable que se produzca una fractura repentina sin deformación aparente bajo tensión, lo cual es extremadamente peligroso. El requisito fundamental para las tuberías de acero utilizadas en entornos de baja temperatura es una temperatura de transición dúctil-frágil extremadamente baja.
P: Cuáles son las diferencias esenciales entre las tuberías de acero sin costura y las tuberías de acero soldadas en aplicaciones de baja temperatura?
R: La diferencia fundamental radica en la presencia o ausencia de soldaduras. Las tuberías de acero soldadas utilizadas en entornos de baja temperatura deben someterse a un tratamiento térmico general (como la normalización) después de la soldadura para eliminar las tensiones internas y garantizar que la microestructura de la soldadura y la zona afectada por el calor sea consistente con el material base. Durante el servicio a bajas temperaturas, las grietas se inician y propagan fácilmente desde estas zonas menos dúctiles. Las tuberías de acero sin costura, por otro lado, tienen una composición de material general uniforme y no presentan cambios de rendimiento tan abruptos causados por la soldadura, lo que les confiere mayor integridad estructural y seguridad a bajas temperaturas.
P: Cuáles son las principales dificultades en el procesamiento de tuberías de acero sin costura para bajas temperaturas?
R: Las dificultades son multifacéticas. En primer lugar, está la búsqueda constante de la pureza de la materia prima, con un control riguroso y diversificado del contenido de elementos nocivos como el azufre y el fósforo, ya que estos deterioran la tenacidad a bajas temperaturas. En segundo lugar, existe un control preciso del proceso de trabajo en caliente. Ya sea perforación, laminación o tratamiento térmico, parámetros como la temperatura, la velocidad y la deformación se ajustan con precisión y se ejecutan de forma consistente; cualquier desviación puede dar lugar a una estructura interna deficiente. Por último, se realizan pruebas rigurosas para garantizar que ningún producto potencialmente defectuoso llegue a la fase de uso.
P: El coste de producción de este tipo de tubería de acero suele ser elevado. ¿Cuáles son las principales razones?
R: El coste es integral. Desde la perspectiva de las materias primas, el acero de aleación especial que cumple con los requisitos de rendimiento a bajas temperaturas es intrínsecamente caro. Desde la perspectiva de la inversión en equipos, las perforadoras, las laminadoras de precisión, los grandes hornos de tratamiento térmico y los instrumentos de prueba avanzados representan inversiones de capital considerables. Desde la perspectiva del proceso, los procedimientos más complejos, el control más estricto del consumo de energía, los ciclos de producción más largos y las mayores tasas de desperdicio (debido a los rigurosos estándares de prueba) aumentan el coste del producto final. Las tuberías de acero sin costura para bajas temperaturas con las mismas especificaciones suelen ser mucho más caras que las tuberías de transporte de fluidos convencionales.
El procesamiento de tuberías de acero criogénicas sin costura integra múltiples tecnologías de metalurgia, ciencia de materiales e ingeniería mecánica. No se trata de buscar la novedad, sino que es el resultado natural de las crecientes exigencias de seguridad y fiabilidad en el desarrollo industrial. Desde la selección inicial de las materias primas hasta la rigurosa inspección del producto final, cada paso refleja una atención meticulosa al detalle y el cumplimiento de las normas. Es este enfoque en la calidad lo que permite que las tuberías de acero criogénicas sin costura respalden silenciosamente el funcionamiento estable de la industria moderna en esos rincones fríos e invisibles. Con los continuos avances tecnológicos, su tecnología de procesamiento seguirá optimizándose para satisfacer requisitos de aplicación aún más exigentes en el futuro.
