Proceso de fabricación de tuberías ERW: pasos, métodos de soldadura y control de calidad

La tubería de acero soldada por resistencia eléctrica de alta frecuencia con costura recta (ERW, por sus siglas en inglés) se fabrica a partir de una bobina de acero laminada en caliente, conformada en frío en forma cilíndrica y soldada longitudinalmente mediante el efecto pelicular y el efecto de proximidad de una corriente de alta frecuencia, sin material de aporte. Es el método de soldadura predominante para tuberías de acero soldadas en todo el mundo.

Las tuberías ERW suelen estar disponibles en diámetros de 1/2 a 24 pulgadas, fabricadas en acero al carbono (generalmente ASTM A53) o acero inoxidable (ASTM A312), y se utilizan para transportar petróleo, gas natural y otros líquidos y gases a una amplia gama de presiones. La calidad de la soldadura, la selección de la materia prima y los métodos de inspección influyen directamente en la resistencia, la durabilidad y el rendimiento de la tubería, aspectos que se abordan en esta guía, junto con la forma en que PMC, como fabricante de tuberías ERW, realiza estos controles en cada etapa de la producción (véase la Sección 6).

1. Proceso de fabricación de tuberías ERW

La tubería ERW comienza como una bobina de acero y luego pasa por una secuencia completa de etapas: desenrollado, corte a la anchura, fresado de los bordes, conformado por laminación en forma cilíndrica, soldadura de la costura, eliminación de rebabas, tratamiento térmico, dimensionamiento, enderezado, corte a la longitud e inspección final.

Conformado en frío, no en caliente. La bobina de acero se lamina en caliente en la acería, pero el proceso de conformado del tubo —laminar la tira plana para darle forma cilíndrica— se realiza en frío, no en caliente. Solo la soldadura se calienta de forma localizada y breve durante el proceso.

La etapa de soldadura. La soldadura de alta frecuencia ha sido el estándar desde 1970, cuando reemplazó a la soldadura de baja frecuencia utilizada desde la década de 1920. Las soldaduras de baja frecuencia eran propensas a la corrosión selectiva de la costura, grietas en forma de gancho y unión incompleta, problemas que la soldadura de alta frecuencia resolvió en gran medida. El proceso actual se realiza de dos maneras. La más común para tuberías de petróleo y gas es la soldadura por inducción de alta frecuencia (HFI): una bobina de inducción enrollada alrededor del tubo formado, sin contacto directo, induce corriente a lo largo de los bordes de la tira para calentarlos. La alternativa es la soldadura por contacto de alta frecuencia, donde discos de electrodos de cobre giratorios tocan directamente los bordes de la tira para hacer pasar la corriente. En ambos casos, la corriente alterna funciona a aproximadamente 100–800 kHz y calienta la zona de soldadura a alrededor de 2600 °F (aproximadamente 1430 °C), lo suficientemente caliente como para fusionar los dos bordes bajo la presión de rodillos de compresión, sin metal de aporte.

Esto es posible gracias a dos efectos: el efecto pelicular, que concentra la corriente de alta frecuencia en la superficie de los bordes de la tira, y el efecto de proximidad, que concentra dicha corriente específicamente a lo largo de los dos bordes enfrentados justo antes de que se unan en el punto de soldadura. En conjunto, estos efectos mantienen estrecha la zona afectada por el calor, de modo que la estructura del metal base se modifica únicamente en una pequeña área alrededor de la línea de soldadura, y la rebaba resultante se elimina posteriormente tanto de la superficie interior como de la exterior.

Requisitos de materia prima. La tubería ERW de alto rendimiento se fabrica a partir de bobinas de acero al carbono de grano fino, fundidas continuamente, totalmente desoxidadas y laminadas de forma controlada. Esto es lo que confiere a la tubería terminada una buena resistencia, resistencia a la corrosión y tenacidad, además de la propia soldadura.

Tras la soldadura: dimensionamiento y acabado. La soldadura no es el último paso. Después de soldar y someter el tubo a tratamiento térmico, este pasa por rodillos de dimensionamiento para ajustarlo al diámetro exterior, la tolerancia de espesor de pared y la redondez requeridas. A continuación, se endereza y se corta a la longitud deseada, y solo entonces el tubo pasa a la inspección final.

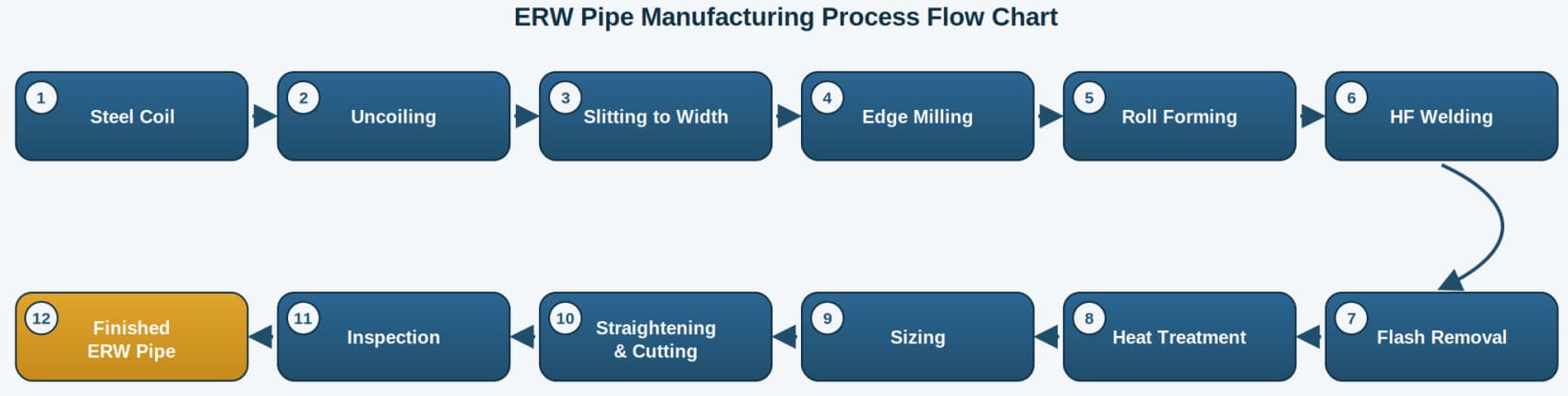

En resumen, el proceso completo es el siguiente:
Bobina de acero → Desenrollado → Corte longitudinal → Fresado de bordes → Conformado por laminación → Soldadura de alta frecuencia
→ Eliminación de rebabas → Tratamiento térmico → Dimensionamiento → Enderezado y corte → Inspección → Tubo ERW terminado

2. Sin fisuras geométricas y físicas

En la producción de tuberías ERW surgen dos conceptos de calidad relacionados pero distintos, y conviene diferenciarlos:

La ausencia de costuras geométricas se refiere a la eliminación de las rebabas de soldadura que quedan en el interior y el exterior de la tubería tras la soldadura. Las herramientas modernas para la eliminación de rebabas han mejorado tanto que, en tuberías de diámetro grande y mediano, la altura de la rebaba interna restante suele mantenerse entre -0,2 mm y 0,5 mm.

La uniformidad física es un asunto distinto: incluso después de eliminar la rebaba visible, la estructura metalográfica de la zona de soldadura difiere del metal base circundante, lo que puede generar debilidad mecánica localizada en la junta, incluyendo martensita sin templar en la zona afectada por el calor. Por ello, la junta de soldadura se somete a un tratamiento térmico posterior a la soldadura: el objetivo es normalizar dicha estructura para que las propiedades de la zona de soldadura sean consistentes con el resto de la tubería, y no solo que la superficie quede lisa.

3. Ventajas del proceso de fabricación ERW

Producción eficiente: un alto grado de automatización permite una producción rápida, lo que satisface la demanda del mercado a gran escala.
Calidad de soldadura uniforme: la soldadura moderna de alta frecuencia, combinada con el control de calidad en proceso, produce soldaduras fiables y repetibles.
Ventaja de costos: la tubería ERW suele ser más económica que la tubería sin costura del mismo tamaño y grado, especialmente para tuberías de pared delgada y pequeño diámetro en servicio de baja y media presión.
Interior liso, perfil de soldadura mínimo: la estrecha zona afectada por el calor mantiene la soldadura baja y discreta, y la eliminación de rebabas internas/externas deja una pared interior lisa, lo que reduce la resistencia del fluido y favorece un transporte eficiente y de menor energía en sistemas de tuberías de líquidos o gases.

4. Control de calidad en la fabricación de tuberías ERW

La calidad de la soldadura y el control de la materia prima son necesarios, pero no suficientes por sí solos. Las tuberías ERW destinadas a la industria del petróleo y el gas, la construcción o el transporte también deben someterse a un control de calidad formal antes de su envío:
Cumplimiento de normas: las industrias del petróleo y el gas, la construcción y el transporte establecen normas estrictas que las tuberías deben cumplir.
Seguridad: las tuberías ERW suelen transportar materiales peligrosos; un defecto en la soldadura o en el material que provoque fugas o fallas bajo presión representa un riesgo real para la seguridad, no solo para la calidad.
Durabilidad: las tuberías de baja calidad se corroen o degradan más rápidamente, lo que conlleva fallas prematuras y mayores costos de reemplazo durante la vida útil del proyecto.

Medida de control de calidad	Qué comprueba
Ensayos de materiales	Calidad de la bobina en bruto y consistencia química según los estándares requeridos
Inspección dimensional	Diámetro exterior, espesor de pared y rectitud según las especificaciones
Inspección de soldadura	Soldadura correcta y sin defectos a lo largo de toda la costura
Ensayos no destructivos	Pruebas ultrasónicas y de rayos X para detectar defectos internos o en las costuras que no son visibles externamente
Revisión de la documentación	Certificado de prueba de fábrica (MTC), composición química, propiedades mecánicas e informe de prueba hidrostática

5. Especificaciones y estándares de un vistazo

La tubería ERW abarca una amplia gama de diámetros: desde 1/2" hasta 24" en acero al carbono (generalmente ASTM A53) o acero inoxidable, en diversas longitudes, tipos de extremos y tratamientos superficiales, fabricada según normas como ASTM A53, API 5L, ASTM A252 y EN 10219, dependiendo de la aplicación y el mercado de destino.

Nota sobre la doble certificación: algunos fabricantes pueden suministrar tubería ERW ASTM A53 Grado B con doble certificación ASTM A106 Grado B (sin costura) cuando el producto específico cumple con los requisitos de ambas especificaciones. Esto no es una práctica común entre todos los proveedores, por lo que se recomienda confirmar la doble certificación con su proveedor en lugar de asumir que se aplica.

Para obtener un desglose completo de tamaños, materiales y tratamientos superficiales, consulte las Especificaciones de tubería de acero ERW. Para una descripción detallada de cada norma aplicable, consulte la Norma de tubería ERW y, específicamente para tuberías de oleoductos y gasoductos, la Especificación de tubería ERW API 5L.

6. Preguntas frecuentes

P: ¿La tubería ERW se conforma en frío o en caliente?

La bobina se lamina en caliente en la fábrica, pero el tubo se conforma en frío a temperatura ambiente; solo la soldadura se calienta localmente durante el proceso.

P: ¿Por qué varía la calidad de la tubería ERW entre fabricantes?

Esto se debe al control de la materia prima y del proceso. Los fabricantes que omiten las pruebas de materiales, la inspección de soldaduras o las pruebas no destructivas tienen más probabilidades de enviar tuberías con espesores de pared inconsistentes o defectos de soldadura.

P: ¿Cuál es la diferencia entre la tubería ERW y la tubería sin costura?

La tubería ERW se lamina y suelda a partir de una bobina de acero; la tubería sin costura se perfora y lamina a partir de una palanquilla sólida sin costura de soldadura. La tubería sin costura generalmente ofrece una ventaja en condiciones de muy alta presión o corrosivas; la ERW es más económica, con un espesor de pared más uniforme y preciso. Consulte la comparación entre tubería sin costura y tubería ERW para obtener más información.

P: ¿La tubería ERW es adecuada para aplicaciones de alta presión?

Sí, dentro de ciertos límites, la tubería ERW moderna de alta frecuencia fabricada según la norma API 5L se utiliza ampliamente en el transporte de petróleo y gas. Para las presiones más exigentes o las condiciones corrosivas, la tubería sin costura sigue siendo la opción preferida.

Control de calidad en PMC

Permanent Steel Manufacturing Co., Ltd(PMC). es uno de los principales fabricantes y exportadores de tuberías ERW en China, con capacidad para fabricar tuberías de acero ERW en una amplia gama de tamaños y formas según las especificaciones del cliente. Cada lote se somete a pruebas de materiales, inspección dimensional, inspección de soldaduras, ensayos no destructivos y revisión de la documentación (incluidos los certificados de prueba de fábrica) antes de su envío, para que los compradores puedan verificar el cumplimiento de la norma requerida antes de que la tubería salga de la fábrica.

7. Resumen

La tubería ERW se fabrica mediante el conformado en frío de bobinas de acero laminado en caliente, fusionando la costura con corriente de alta frecuencia. Posteriormente, se somete a un proceso de eliminación de rebabas, tratamiento térmico, dimensionamiento, enderezamiento e inspección para alcanzar las especificaciones finales. La calidad de la soldadura y el control de la materia prima determinan el rendimiento de la tubería terminada. La ausencia de juntas, tanto geométricas como físicas, es lo que distingue una tubería simplemente libre de rebabas de una tubería con propiedades de zona de soldadura que coinciden con las del metal base. Por ello, el control de calidad (ensayos de materiales, inspección dimensional y de soldadura, ensayos no destructivos y documentación completa) es tan importante como la propia soldadura en el proceso de fabricación de la tubería ERW, y conviene verificarlo con cualquier proveedor antes de realizar un pedido.
