1. Qué es la tubería de acero sin costura ASTM A53 Cédula 80?

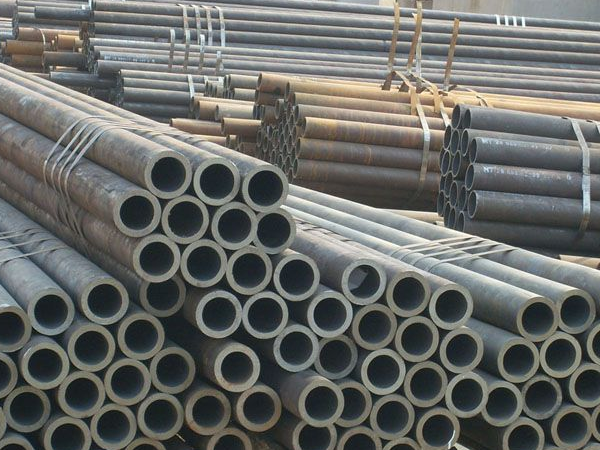

La tubería de acero sin costura ASTM A53 Schedule 80 es una
tubería de acero al carbono fabricada según la norma
ASTM A53. Al ser sin costura, no presenta juntas soldadas, lo que le confiere mayor resistencia y fiabilidad.
La denominación "Schedule 80" se refiere a un espesor de pared mayor, que proporciona una mayor resistencia a la presión y una mejor resistencia mecánica en comparación con las tuberías de menor espesor. Las
tuberías sin costura ASTM A53 SCH 80 son adecuadas para aplicaciones de presión media a alta, pero generalmente se utilizan en entornos de temperatura baja a media.
Debido a su rentabilidad, las tuberías de acero sin costura ASTM A53 SCH 80 se utilizan ampliamente en aplicaciones estructurales, de transporte de agua e industriales en general.
2. Material y grado
La norma ASTM A53, titulada oficialmente "Especificación para tuberías de acero negro y galvanizado en caliente, soldadas y sin costura", es una norma para tuberías de acero al carbono de uso general. ASTM A53 se divide en dos grados: Grado A y Grado B. El grado A53 GR.B (límite elástico ≥ 240 MPa) es el más utilizado, ya que posee buenas propiedades mecánicas generales y su composición química es menos restrictiva que la del grado A106.
Las tuberías sin costura ASTM A53 Schedule 80 pertenecen a la serie de acero al carbono ordinario y se fabrican mediante un proceso sin costura, lo que resulta en un rendimiento general uniforme y la ausencia de soldaduras longitudinales. En comparación con las tuberías soldadas de la misma norma, las tuberías sin costura suelen ser superiores en precisión dimensional, calidad de la superficie interna y externa, y propiedades mecánicas isotrópicas.
Las propiedades mecánicas de ASTM A53 (por ejemplo, Grado B) son similares a las del acero chino estándar 20#, pero los rangos de composición química específicos difieren. Al utilizarlos como sustitutos, es necesaria una comparación rigurosa de los requisitos específicos tanto de las normas como de los cálculos de diseño.
3. Espesor de pared
Schedule 80 se abrevia como SCH 80, lo que indica el espesor de pared. El rango de espesores de pared de los tubos de acero sin costura estándar americanos incluye SCH20, SCH40, STD, XS, SCH80, SCH160, XXS, etc. El valor del espesor de pared del SCH 80 debe determinarse en función del diámetro exterior y suele ser mayor que el de los tubos SCH 40 (espesor de pared estándar).
4. Características principales de los tubos de acero sin costura ASTM A53 Schedule 80
1. Alta resistencia a la presión y alta resistencia: El mayor espesor de pared del SCH 80 proporciona una excelente resistencia a la presión y resistencia mecánica, con una alta resistencia al impacto y a la deformación.
2. Rentabilidad: Aunque es más caro que el SCH 40, su coste de material es inferior al del
tubo sin costura A106 de gama alta.
3. Sin riesgo de soldadura: Estructura sin costuras con rendimiento uniforme.
5. Especificaciones de tamaño

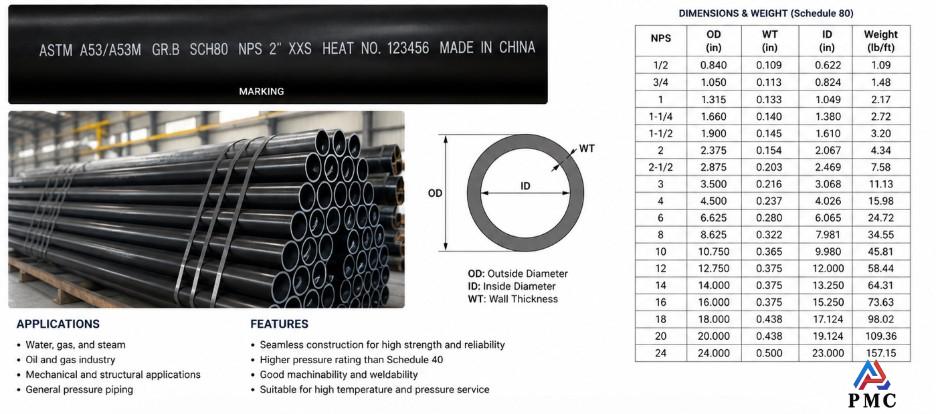

Las especificaciones de tamaño de la tubería de acero sin costura ASTM A53 Schedule 80 cumplen con la norma ASME B36.10M, lo que garantiza dimensiones estandarizadas y compatibilidad. Los parámetros clave incluyen NPS, OD, WT e ID. El diámetro exterior permanece constante, mientras que SCH 80 indica una pared más gruesa, lo que resulta en un diámetro interior menor, pero mayor resistencia a la presión y mayor resistencia mecánica en comparación con SCH 40.
Los tamaños comunes van desde NPS 1/2″ hasta 24″, cubriendo la mayoría de las necesidades industriales. Las tuberías se suministran normalmente en longitud aleatoria estándar (SRL) o doble longitud aleatoria (DRL), con la posibilidad de fabricar longitudes personalizadas.
Las estrictas tolerancias en el OD, el espesor de pared y la rectitud garantizan la precisión y la seguridad de la instalación. En general, la tubería de acero sin costura ASTM A53 Schedule 80 proporciona dimensiones uniformes y un rendimiento fiable para sistemas de presión media a alta.
6. Aplicaciones de la tubería sin costura ASTM A53 SCH 80
6.1 Sistemas de transporte de fluidos a alta presión
Tuberías principales de aire comprimido industrial: Tuberías principales para sistemas centralizados de suministro de aire en fábricas.
Tuberías para sistemas hidráulicos de alta presión: Líneas de aceite en maquinaria de ingeniería y equipos hidráulicos, que a menudo operan a presiones superiores a 30 MPa.
Sistemas de agua contra incendios a alta presión
6.2 Entornos de alta abrasión e impacto
Tuberías de transporte de materiales: Tuberías para transportar materiales abrasivos como minerales y polvo de carbón.
Tuberías de lodos y lodos.
Tuberías en minas y equipos pesados susceptibles a impactos.
6.3 Maquinaria pesada y componentes estructurales
Bastidores y columnas de equipos pesados.
Ejes y rodillos mecánicos de alta carga.
Barandillas o estructuras de seguridad especiales de alta resistencia.
Limitaciones de aplicación:
La norma ASTM A53 no es aplicable a condiciones continuas de alta temperatura. Dado que su composición química no está optimizada para altas temperaturas, su resistencia disminuye rápidamente a temperaturas elevadas a largo plazo.
7. Cómo elegir tubería sin costura ASTM A53 SCH 80?
Para elegir la tubería sin costura ASTM A53 SCH 80 adecuada, es fundamental comprender claramente las presiones nominales, el grado del material y los requisitos de la aplicación. Como tubería de acero al carbono de uso común, la tubería sin costura ASTM A53 SCH 80 se caracteriza por su pared más gruesa y mayor resistencia en comparación con las tuberías estándar, lo que la hace idónea para entornos industriales más exigentes.
7.1 Comprender los requisitos de presión
La principal razón para seleccionar una tubería sin costura ASTM A53 SCH 80 es su capacidad para soportar presiones internas más elevadas. Gracias a su mayor espesor de pared en comparación con la SCH 40, ofrece mayor integridad estructural y seguridad, especialmente en sistemas de transmisión de fluidos, protección contra incendios y tuberías industriales.
7.2 Verificación del grado del material (Grado A vs. Grado B)
La tubería sin costura ASTM A53 SCH 80 está disponible en Grado A y Grado B. En la mayoría de los casos, se prefiere el Grado B debido a su mayor resistencia a la tracción y mejor rendimiento mecánico, lo que la hace más adecuada para aplicaciones industriales y estructurales.
7.3 Evaluación de las condiciones de temperatura
Este tipo de tubería sin costura ASTM A53 SCH 80 se utiliza generalmente en entornos de baja a media temperatura. Para servicios de alta temperatura, pueden ser más apropiados materiales alternativos como la ASTM A106.
7.4. Aplicación adecuada
La tubería sin costura ASTM A53 SCH 80 se utiliza ampliamente en:
Sistemas de transporte de agua y fluidos
Construcción estructural y mecánica
Tuberías auxiliares de petróleo y gas
Sistemas de protección contra incendios
Su pared más gruesa proporciona mayor resistencia a la tensión mecánica, a la corrosión y al desgaste a largo plazo.
7.5 Comparación entre SCH 80 y SCH 40
Al elegir entre diferentes especificaciones, la tubería sin costura ASTM A53 SCH 80 ofrece:
Mayor capacidad de presión
Mayor durabilidad
Mejor margen de seguridad
Sin embargo, para sistemas de baja presión, la tubería SCH 40 puede ser una opción más rentable. Elegir la especificación correcta garantiza tanto el rendimiento como la eficiencia presupuestaria.
7.6 Considerar la relación costo-rendimiento
Si bien la tubería sin costura ASTM A53 SCH 80 es más cara que las de menor espesor, ofrece mayor confiabilidad y una vida útil más prolongada, especialmente en aplicaciones críticas donde se deben minimizar los riesgos de falla.
8. Conclusión
La tubería de acero sin costura ASTM A53 Schedule 80 es una solución de tuberías de acero al carbono duradera y rentable, diseñada para aplicaciones de presión media a alta. Fabricada conforme a la norma ASTM A53, está disponible en varios grados de material y cuenta con una pared más gruesa (SCH 80) que mejora su resistencia y capacidad de soportar la presión. Su estructura sin costura garantiza una mayor fiabilidad y un rendimiento uniforme en comparación con las tuberías soldadas.
Con dimensiones estandarizadas según las normas de la industria, la tubería sin costura ASTM A53 SCH 80 se utiliza ampliamente en sistemas de transmisión de agua, estructuras y aplicaciones industriales en general. Si bien no está diseñada para servicio a altas temperaturas, ofrece un excelente equilibrio entre rendimiento y costo. Al considerar factores como la presión, la temperatura, la aplicación y el presupuesto, los usuarios pueden seleccionar la tubería sin costura ASTM A53 SCH 80 más adecuada para sus necesidades específicas.
9. Preguntas frecuentes
1. ¿Qué es la tubería de acero sin costura ASTM A53 Schedule 80?
Es una tubería de acero al carbono sin costura con pared más gruesa (SCH 80), diseñada para aplicaciones de presión media a alta y uso industrial general.
2. ¿Qué significa Schedule 80?
Schedule 80 se refiere al espesor de la pared de la tubería. Las paredes más gruesas proporcionan mayor resistencia a la presión y mayor resistencia mecánica en comparación con SCH 40.
3. ¿Qué tamaños están disponibles?
Según la norma ASME B36.10M, los tamaños comunes van desde NPS 1/2″ hasta 24″.
4. ¿Cuáles son las aplicaciones típicas?
Se utiliza ampliamente en tuberías de agua, proyectos estructurales y sistemas de tuberías industriales en general.
5. ¿Cómo elegir la tubería ASTM A53 SCH 80?
Considere la presión, la temperatura, la aplicación y el presupuesto para seleccionar la especificación adecuada.
6. ¿Es la tubería ASTM A53 SCH 80 adecuada para altas temperaturas?
No, no se recomienda para entornos de alta temperatura; la norma ASTM A106 es una mejor opción.
