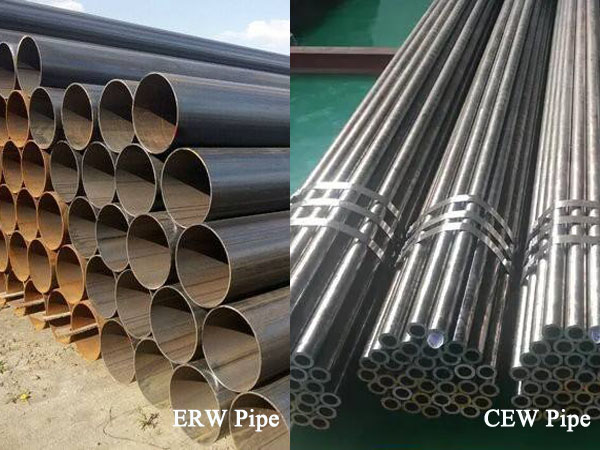

La respuesta breve a la comparación entre tubería ERW y tubería CEW es que no se trata de dos productos rivales fabricados mediante procesos distintos. Tanto la tubería ERW como la CEW son de acero soldado; sin embargo, la CEW es una tubería ERW que ha sido sometida a un procesamiento adicional mediante estirado en frío: es el resultado de pasar un tubo ERW por dicho proceso para ajustar las tolerancias y mejorar el acabado superficial. Por tanto, la comparación no consiste realmente en determinar qué proceso es mejor, sino en decidir si su aplicación requiere o no la precisión adicional que aporta el estirado en frío.
Este artículo explica el significado de cada término, en qué punto difieren los procesos de fabricación y cómo elegir entre ambas opciones para una aplicación concreta. (Nota: aquí se utilizan indistintamente los términos *pipe* y *tube* —tubería y tubo—, por lo que esta información también sirve para comparar tubos CEW frente a tubos ERW).
1. ¿Qué es la tubería ERW?
ERW son las siglas en inglés de *Electric Resistance Welding* (soldadura por resistencia eléctrica). Una tubería de acero ERW se fabrica conformando una tira plana de acero en forma cilíndrica y uniendo sus bordes longitudinales mediante soldadura por resistencia eléctrica de alta frecuencia, sin necesidad de metal de aporte. Este es uno de los métodos más comunes y rentables para producir tuberías de acero soldadas, y se utiliza ampliamente en la construcción, sistemas de agua, aplicaciones estructurales y tuberías de uso general.
La tubería ERW tal como se suministra —a veces denominada "tal como se soldó" (*as-welded*)— presenta tolerancias comerciales estándar y un acabado superficial de fábrica. Esto resulta suficiente para la mayoría de las aplicaciones de tuberías de uso general, pero carece de la precisión necesaria para aplicaciones que requieren un control dimensional estricto, como cilindros hidráulicos o componentes mecánicos de precisión.
2. ¿Qué es la tubería CEW?
CEW son las siglas en inglés de *Cold Drawn Electric Welded* (tubería soldada eléctricamente y estirada en frío; también denominada tubo CEW). No se trata de un proceso independiente de fabricación sin costura, sino de una tubería ERW que ha sido sometida a un proceso de estirado en frío a través de una matriz —y, en algunos casos, sobre un mandril— para ajustar las tolerancias dimensionales, mejorar el acabado superficial y optimizar las propiedades mecánicas. La secuencia de producción es la siguiente:
Tubería ERW → tratamiento de la costura de soldadura → decapado → estirado en frío y tratamiento térmico → tubería CEW
La tubería CEW se fabrica conforme a la norma EN 10305-2 (norma europea para tubos de acero de precisión soldados y estirados en frío), con diámetros estándar que oscilan entre 6,35 mm y 127 mm. Para obtener información completa sobre el proceso de fabricación, los grados de material y los datos de propiedades mecánicas según la condición de suministro (BK / GBK / NBK), consulte nuestra guía detallada: *Tubo CEW: proceso de fabricación, materiales y aplicaciones*.
3. Tubería ERW frente a tubería CEW: Comparación rápida
Artículo
|
Tubería ERW
|
Tubería CEW
|
Definición
|
Fleje de acero conformado y soldado por resistencia eléctrica
|
Tubería ERW estirada en frío a través de una matriz
|
Materia prima
|
Fleje de acero (bobina)
|
Tubería ERW
|
Etapa de fabricación
|
Conformado primario (en estado de soldadura)
|
Procesamiento secundario (trefilado en frío)
|
Precisión dimensional
|
Tolerancia comercial estándar
|
Tolerancia de alta precisión
|
Acabado superficial
|
Acabado de laminación
|
Acabado liso estirado en frío
|
Estándar común
|
ASTM A53 / API 5L, etc.
|
EN 10305-2
|
Costo típico
|
Más bajo
|
Más alto (debido al proceso de estirado adicional)
|
Aplicaciones típicas
|
Construcción, sistemas de agua y fontanería, tuberías estructurales
|
Cilindros hidráulicos, sistemas neumáticos, maquinaria de precisión
|
4. Por qué es importante la etapa adicional de estirado en frío
La tabla anterior muestra las diferencias; aquí se explica por qué existen y en qué aplicaciones destaca cada tipo de tubería.
El estirado en frío no solo reduce el diámetro, sino que somete al acero a un trabajo adicional; esto permite ajustar las tolerancias dimensionales (la tubería CEW suele mantener tolerancias mucho más estrictas que la tubería ERW en estado de soldadura para el mismo tamaño, según la norma EN 10305-2), alisar las superficies interior y exterior, y modificar las propiedades mecánicas. Dependiendo del estado de suministro, la tubería CEW puede entregarse tal como se estiró (mayor límite elástico, menor alargamiento) o bien recocida/normalizada (menor resistencia, mayor alargamiento, más adecuada para procesos posteriores de conformado o curvado). Por el contrario, la tubería ERW estándar se suministra únicamente en estado de laminación y no ofrece estas opciones.
Esa etapa adicional es también la razón por la que la tubería CEW tiene un coste por metro superior al de la tubería ERW del mismo tamaño: se está pagando por una fase de fabricación que la tubería ERW no atraviesa.
En la práctica, esto se traduce en lo siguiente: la tubería ERW se utiliza para aplicaciones generales —construcción, fontanería, estructuras y transporte de fluidos a baja presión— donde bastan las tolerancias comerciales estándar y la prioridad es la rentabilidad. La tubería CEW justifica su precio más elevado en aplicaciones donde la superficie o la dimensión desempeñan una función mecánica activa: camisas para cilindros hidráulicos (especialmente cilindros telescópicos o multietapa), cilindros neumáticos y componentes mecánicos o de automoción de precisión en los que una pieza se desplaza o sella contra la superficie interior.
Si el requisito implica un sello hidráulico móvil que exige el máximo control posible sobre el diámetro interior, conviene comparar la tubería DOM (*Drawn Over Mandrel* o estirada sobre mandril) con la CEW antes de elegir una u otra; consulte el artículo "Tubería DOM frente a tubería CEW: diferencias clave".
5. ¿Cuál debería elegir?
Dos preguntas resuelven la mayoría de los casos:
¿Es necesario que alguna parte del diámetro interior o exterior selle o se deslice contra otro componente móvil? Si la respuesta es negativa, la tubería ERW estándar es la opción más económica y no existe ninguna razón mecánica para pagar por la tubería CEW.
¿La especificación exige una norma de precisión como la EN 10305-2, o bien valores específicos de tolerancia o acabado superficial? En tal caso, la tubería CEW justifica el coste adicional. Si la tolerancia requerida es más estricta de lo que permite la tubería CEW —algo habitual en cilindros hidráulicos de una sola etapa con especificaciones de sellado exigentes—, considere también la tubería DOM antes de definir la especificación final.
6. Preguntas frecuentes
P: ¿Cuál es la diferencia entre la tubería ERW y la tubería CEW?
La tubería ERW es el producto tal como sale de la soldadura: una tira de acero conformada y unida mediante soldadura por resistencia eléctrica. La tubería CEW es esa misma tubería ERW tras haber sido sometida a un proceso de estirado en frío a través de una matriz (hilera), lo cual ajusta las tolerancias dimensionales, alisa la superficie y mejora las propiedades mecánicas. No se trata de dos procesos independientes; la CEW es una forma de ERW que ha pasado por un procesamiento adicional.
P: ¿Cuál es mejor: la tubería ERW o la CEW?
Ninguna es mejor en términos generales; depende de si la aplicación requiere precisión. La tubería ERW es la opción más económica y perfectamente adecuada para aplicaciones generales de tuberías, estructuras y sistemas de baja presión. La tubería CEW es la mejor elección cuando la superficie o las dimensiones desempeñan una función mecánica activa —como en el interior de un cilindro hidráulico— y su mayor coste solo se justifica en esos casos.
No. La tubería CEW se fabrica a partir de tubería ERW (soldada) que posteriormente se somete a un estirado en frío. No carece de costura; la unión soldada original sigue presente, aunque el tratamiento de dicha soldadura durante el proceso mejora su uniformidad estructural.
P: ¿Se puede utilizar tubería ERW en lugar de tubería CEW?
Para usos estructurales y de tubería general, sí. Sin embargo, para aplicaciones que requieren tolerancias dimensionales estrictas o un acabado de precisión en el diámetro interior —como los cilindros hidráulicos—, la tubería ERW estándar generalmente no cumple con los requisitos; en su lugar, se debe especificar tubería CEW (o tubería DOM).
P: ¿Por qué la tubería CEW es más cara que la ERW?
La tubería CEW comienza siendo una tubería ERW y luego se somete a procesos adicionales —tratamiento de la soldadura, decapado, estirado en frío y tratamiento térmico— para lograr tolerancias más ajustadas y un mejor acabado. Es precisamente ese procesamiento extra lo que incrementa el coste.
7. Conclusión
La elección entre tubería ERW y tubería CEW se reduce a una cuestión práctica: ¿es necesario mantener tolerancias estrictas o garantizar un sellado contra una pieza móvil en el diámetro interior o exterior? Si no es así, la tubería ERW estándar satisface las necesidades generales de conducción de fluidos a un menor coste. Si, por el contrario, se requiere dicha precisión, la solución adecuada para la aplicación es la tubería CEW estirada en frío, que cumple con las tolerancias de la norma EN 10305-2. Para obtener información detallada sobre el proceso de fabricación y las características del material CEW, o para consultar una comparativa con la tubería DOM, le invitamos a leer los artículos relacionados que figuran a continuación. Se recomienda consultar a un
fabricante de tuberías de acero al carbono PMC para determinar el grado y el estado del material más adecuados para su aplicación específica.
