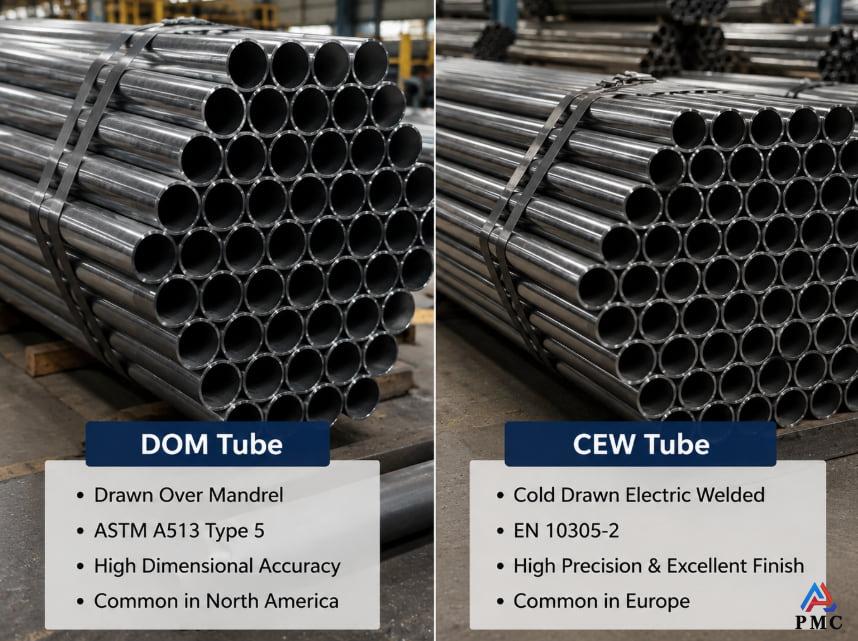

Tubo DOM vs. Tubo CEW: Diferencias clave

Los tubos DOM y CEW son tubos de precisión fabricados a partir de tubos ERW (soldados por resistencia eléctrica) mediante diferentes procesos de conformado en frío. Se utilizan ampliamente en aplicaciones que requieren un mayor control dimensional y una mejor calidad superficial en comparación con los tubos soldados estándar.

El tubo CEW (tubo soldado por resistencia eléctrica estirado en frío) se produce estirando en frío un tubo ERW a través de una matriz para mejorar la precisión dimensional y el rendimiento mecánico.
El tubo DOM (tubo estirado sobre mandril) describe un método específico de estirado en frío en el que se utiliza un mandril durante el proceso, junto con la eliminación previa de la rebaba de soldadura interna y externa. Este método proporciona un control más preciso del diámetro interior, el espesor de la pared y la consistencia general del tubo.
Aunque ambos productos parten de tubos ERW, sus métodos de estirado, normas aplicables y aplicaciones típicas son diferentes.

1. Tubo DOM vs. Tubo CEW: Comparación rápida

Artículo	Tubo DOM	Tubo CEW
Nombre completo	Tubo de mandril dibujado	Tubo electrosoldado estirado en frío
Material de partida	Tubo soldado ERW	Tubo soldado ERW
Método de dibujo	Estirado en frío con mandril interno	Extraído en frío a través de un dado
Precisión y acabado superficial	Excelente control de identificación y superficie interna lisa	Buena precisión dimensional y mejor acabado superficial
Grados de materiales	Acero al carbono SAE 1020 / SAE 1026	Acero al carbono E235 / E355
Estándares comunes	ASTM A513 Tipo 5	EN 10305-2
Aplicaciones típicas	Componentes para automóviles, piezas hidráulicas, componentes mecánicos de precisión	Cilindros hidráulicos, sistemas neumáticos, maquinaria de precisión

Relacionado: Tubería ERW vs. Tubería CEW

2. Tubo DOM vs. Tubo CEW: Diferencias detalladas

2.1 Diferencia en la definición

Tuberías DOM y CEW son tubos de precisión fabricados a partir de tubos ERW mediante procesos de conformado en frío. Sin embargo, ambos términos describen diferentes métodos de trefilado utilizados para lograr dicha precisión.
Tubería DOM significa tubo estirado sobre mandril. Este término se refiere a un método específico de trefilado en frío en el que un tubo ERW se estira a través de una matriz con un mandril interno. El mandril soporta el interior del tubo durante el estirado, lo que permite un mejor control del diámetro interior, el espesor de la pared y la consistencia del tubo.

Tubería CEW significa tubo soldado eléctrico estirado en frío. Se refiere a un tubo ERW que se ha estirado en frío a través de una matriz sin mandril interno, lo que mejora la precisión dimensional, la calidad de la superficie y el rendimiento mecánico en comparación con la tubería ERW estándar.

La diferencia clave radica en el método de trefilado en sí: DOM utiliza un mandril para controlar directamente el diámetro interior, mientras que CEW se basa únicamente en el estirado con matriz. Por eso, DOM suele lograr tolerancias internas más estrictas y un orificio más liso, mientras que CEW ofrece una gama más amplia de grados y estándares de materiales a un menor coste.

2.2 Diferencias en el proceso de fabricación y propiedades resultantes

Los tubos DOM y CEW comparten una ruta de producción similar. Ambos suelen partir de tubos soldados ERW, seguidos de un tratamiento de la soldadura, limpieza, trefilado en frío, tratamiento térmico (si es necesario), enderezado e inspección.

La principal diferencia entre ambos productos radica en el método de trefilado en frío. Esta diferencia influye significativamente en su control dimensional, calidad superficial y rendimiento general.

La diferencia clave —el soporte del mandril durante el trefilado en frío— da lugar a características de rendimiento diferentes:

Propiedad	Tubo CEW	Tubo DOM
Control del diámetro interior	Muy bueno	Excelente: control de identidad superior
uniformidad del espesor de la pared	Buena consistencia	Mayor uniformidad gracias al soporte del mandril
Acabado de la superficie interna	Mejorado en comparación con el ERW estándar	Superficie interna más lisa con mejor consistencia del orificio
Precisión dimensional externa	Alto	Muy alto
Rendimiento mecánico	Mejorado mediante estirado en frío	Mejorado con mejor consistencia dimensional
Grados de materiales comunes	E235, E355; otros grados dependen de la capacidad del proveedor	Acero al carbono SAE 1020, SAE 1026
Costo relativo	Generalmente más bajo	Generalmente más alto

En resumen, el proceso de trefilado con mandril convierte al tubo DOM en la opción preferida cuando el control del diámetro interior, la uniformidad del orificio y los requisitos dimensionales estrictos son fundamentales.
El tubo CEW ofrece un equilibrio entre precisión, calidad superficial, flexibilidad del material y rentabilidad, lo que lo hace adecuado para una amplia gama de aplicaciones hidráulicas, neumáticas y mecánicas.

2.3 Diferencias en normas y especificaciones

Los tubos CEW y DOM suelen estar asociados a diferentes normas debido a sus métodos de fabricación y aplicaciones típicas.
Los tubos CEW se fabrican habitualmente según la norma EN 10305-2, la norma europea para tubos de acero de precisión soldados y estirados en frío, con diámetros que van desde 6,35 mm hasta 127 mm. También se pueden suministrar tamaños no estándar según los requisitos del cliente.

Los tubos DOM se fabrican normalmente según la norma ASTM A513 Tipo 5, la especificación estadounidense para tubos mecánicos de alta precisión producidos mediante el proceso de trefilado sobre mandril.
Esta diferencia terminológica se debe, en líneas generales, al uso del mercado. El término "tubo DOM" se utiliza con mayor frecuencia en Norteamérica, mientras que la terminología "tubo CEW" se observa a menudo en aplicaciones de tubos de precisión en Europa. Sin embargo, estas normas no se limitan estrictamente a una región, y los proveedores pueden fabricar tubos según las especificaciones del cliente.

Artículo	Tubo CEW	Tubo DOM
Estándar común	EN 10305-2	ASTM A513 Type 5
Rango de diámetro	6,35 mm – 127 mm	Depende de la capacidad del proveedor
Condiciones de entrega	BK / GBK / NBK	Tal como se obtiene, con alivio de tensiones o recocido
Grados de materiales comunes	Acero al carbono E235, E355	Acero al carbono SAE 1020 / SAE 1026

En la práctica, los requisitos de la norma EN 10305-2 suelen indicar tubos CEW, mientras que los de la norma ASTM A513 Tipo 5 suelen indicar tubos DOM. Cuando se solicitan normas diferentes, se deben revisar el grado exacto, las condiciones de entrega y los requisitos de aplicación antes de confirmar la equivalencia.

2.4 Diferencias en las aplicaciones

Aplicaciones de los tubos DOM:

Jaulas antivuelco y estructuras de chasis: un espesor de pared uniforme es fundamental para un comportamiento predecible ante la flexión y la compresión.
Ejes de transmisión y tubos de torsión: la concentricidad y el acabado interior afectan al equilibrio a altas velocidades.
Cilindros hidráulicos: el sello del pistón se apoya directamente sobre el orificio, y el acabado superficial y la tolerancia del interior son cruciales para la vida útil del sello.

Aplicaciones del tubo CEW:
Cilindros hidráulicos multietapa: la aplicación que la página oficial del producto CEW identifica como caso de uso principal, donde la precisión dimensional y el acabado superficial son fundamentales.
Cilindros neumáticos: donde las presiones de funcionamiento son menores y la precisión de diámetro interior adicional de DOM suele ser superior a las necesidades de la aplicación.
Componentes estructurales y mecánicos en maquinaria de construcción y agrícola: donde se requiere la resistencia de la aleación 4130/4140 o la resistencia a la corrosión de las aleaciones 304/316 (grados que DOM no cubre).
Componentes de maquinaria de precisión general: donde la precisión dimensional es importante, pero la pieza no es una superficie de sellado.

Nota sobre los cilindros hidráulicos estándar
Para cilindros de una sola etapa, ambos tipos de tubo son una opción válida; no se trata de una regla fija donde "hidráulico = DOM" o "hidráulico = CEW". El factor decisivo es la tolerancia del diámetro interior y el acabado superficial especificados en el cilindro, junto con el grado del material requerido. Si la especificación se ajusta a las capacidades de CEW, suele ser la opción más económica; si requiere un control del diámetro interior más estricto del que CEW puede ofrecer, DOM es la mejor opción. Los compradores deben verificar la especificación con las tolerancias de la Sección 3.2 en lugar de elegir un tipo de tubo por costumbre.

3. Tubo DOM o tubo CEW: Cómo elegir según su aplicación

La sección 2.4 explica dónde se suele usar cada tubo. Esta sección lo convierte en un orden de decisión: proceda con ellos en secuencia, ya que cada uno puede resolver la decisión por sí solo.

¿Qué grado de material requiere la aplicación?
Verifique esto primero: es la restricción más importante. Como se explica en la Sección 2.4, el tubo DOM solo está disponible en acero al carbono 1020/1026, por lo que cualquier requisito de grados de aleación (4130/4140) o acero inoxidable (304/316) determina inmediatamente la decisión a favor de CEW.

¿Qué tolerancia interna y acabado interno deben tener?
Si el material no descarta ninguno de los tubos, verifique a continuación el requisito del diámetro interno, especialmente para sellos móviles contra el diámetro interno. Si es más ajustado de lo que CEW puede garantizar, DOM suele ser la mejor opción (confirme las medidas exactas con la hoja de datos de su proveedor en lugar de asumirlas). Si las tolerancias de CEW cumplen con las especificaciones, no hay razón mecánica para pagar más por DOM.

¿El tubo forma parte de un conjunto de varias etapas o de una sola etapa?
La sección 2.4 lo explica en detalle: los cilindros de varias etapas tienen una inclinación CEW, mientras que los de una sola etapa pueden tener cualquiera de las dos. En cualquier caso, el número de etapas es un punto de partida, no un factor determinante: la comprobación de tolerancia de la pregunta 2 sigue siendo la que lo decide.

¿Cuál es la norma que especifica su cliente o proyecto?
Si el proyecto especifica EN 10305-2, utilice CEW. Si especifica ASTM A513 Tipo 5, utilice DOM. No sustituya uno por otro a menos que el equipo técnico de su proveedor haya confirmado la equivalencia exacta de tipo/grado (consulte la pregunta abierta marcada en la Sección 2.3).

Un error común que conviene tener en cuenta:
Elegir CEW basándose únicamente en el costo, sin verificar si su tolerancia de diámetro interior cumple con el requisito de sellado de la especificación, es una de las formas más comunes en que esta decisión se vuelve errónea. Parece un ahorro directo hasta que falla en el acabado del orificio durante las pruebas, momento en el que volver a pedir DOM cuesta más tiempo que el ahorro inicial. La clave para evitar esto es realizar la pregunta 2 antes que la pregunta 4 o la de costo.

4. Preguntas frecuentes

P: ¿Cuál es la principal diferencia entre el tubo DOM y el tubo CEW?

Ambos se fabrican a partir de tubos ERW y se estiran en frío, pero el estirado DOM utiliza un mandril interno para sostener el orificio, mientras que el estirado CEW utiliza solo una matriz. Por eso, el tubo DOM mantiene tolerancias de diámetro interior más ajustadas y un orificio más liso, mientras que el tubo CEW ofrece una gama más amplia de grados de material y un menor costo.

P: ¿El tubo DOM siempre es más caro que el tubo CEW?

Generalmente sí, debido al paso adicional de estirado con mandril. Pero ese sobreprecio solo importa si la aplicación realmente requiere lo que ofrece el tubo DOM: tolerancias de diámetro interior más ajustadas y un mejor acabado del orificio. Si las tolerancias y las opciones de material del tubo CEW ya cumplen con las especificaciones, no hay ninguna razón mecánica para pagar más por el tubo DOM.

P: ¿Puedo usar un tubo CEW en lugar de un tubo DOM para un cilindro hidráulico?

A menudo, sí, si la tolerancia del orificio y el acabado superficial del tubo CEW son suficientes para el diseño del sello. Sin embargo, no es una sustitución segura por defecto: primero verifique la tolerancia del diámetro interior y el acabado requerido en la especificación, ya que esto es lo que determina si el tubo CEW puede mantener el sello correctamente, no solo el tipo de tubo.

P: ¿Cuál debo usar para un cilindro hidráulico?

Para cilindros multietapa (telescópicos), el tubo CEW es la opción más común debido a su rango de tolerancia, flexibilidad de material y menor costo. Para cilindros de una sola etapa, cualquiera de los dos puede funcionar; el factor decisivo es la tolerancia del diámetro interior y el acabado superficial que requiere el diseño del sello, no el tipo de cilindro en sí.

P: ¿Qué norma se aplica a cada uno: EN o ASTM?

El tubo CEW se fabrica según la norma EN 10305-2; el tubo DOM se fabrica según la norma ASTM A513 Tipo 5. El tubo CEW también se puede suministrar según la norma ASTM A513 bajo pedido, aunque el número de tipo exacto para esa referencia cruzada debe confirmarse con su proveedor antes de considerarlos directamente equivalentes.

5. Conclusión

Tanto el tubo DOM como el tubo CEW parten del mismo material base —tubo ERW— y ambos se someten a trefilado en frío para mejorarlo. La principal diferencia en el proceso de fabricación radica en si se utiliza un mandril interno para el soporte del orificio durante el trefilado: el DOM lo utiliza, el CEW no. Esta diferencia explica la menor tolerancia interna y el orificio más liso del DOM, así como el menor coste del CEW, ya que prescinde del paso adicional de trefilado con mandril.

La mayor variedad de grados de material disponibles en CEW (incluidas las aleaciones 4130/4140 y el acero inoxidable 304/316) y su mayor flexibilidad en las normas (EN 10305-2, con ASTM A513 disponible bajo pedido) reflejan las líneas de productos actuales bajo las que se suele ofrecer cada proceso, más que una consecuencia directa del método de trefilado en sí. El DOM está disponible casi exclusivamente en acero al carbono 1020/1026.

En general, ninguno de los dos tubos es la mejor opción; la elección correcta depende de los requisitos específicos. Si la aplicación requiere acero aleado o inoxidable, eso ya de por sí favorece a CEW. Si se necesita la tolerancia y el acabado más precisos posibles, especialmente para un sello móvil, la elección se inclina hacia DOM. Para todo lo demás —incluidos la mayoría de los cilindros hidráulicos de una etapa— la decisión se reduce a verificar las especificaciones técnicas con respecto a las prestaciones de cada tubo.

Cuando se necesite una referencia cruzada entre EN 10305-2 y ASTM A513, dicha equivalencia debe confirmarse directamente con el proveedor en lugar de asumirse.
