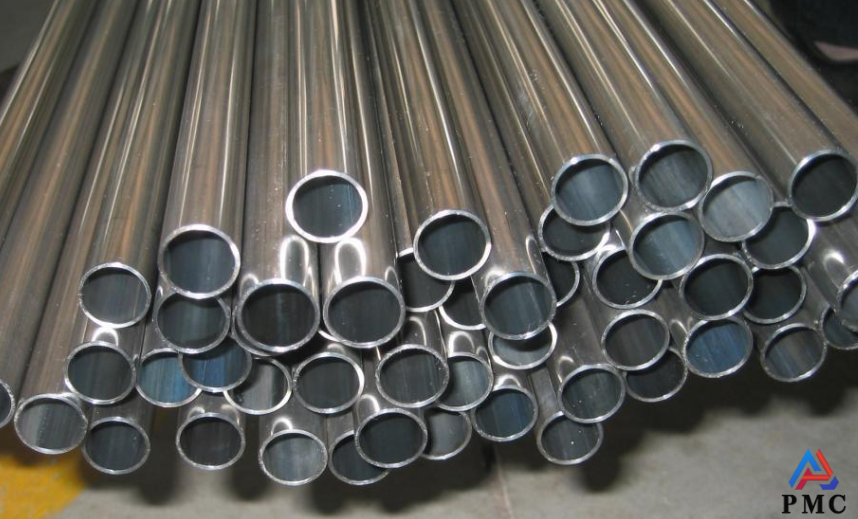

Tubo CEW: Proceso de fabricación, materiales y aplicaciones

1. ¿Qué es un tubo CEW?

El tubo CEW, o tubo soldado por electroerosión estirado en frío, se fabrica a partir de un tubo ERW estándar, diseñado para lograr tolerancias dimensionales más estrictas, un mejor acabado superficial y propiedades mecánicas superiores. El término CEW se refiere al proceso de soldadura por resistencia eléctrica utilizado para formar el tubo base antes del estirado en frío. Los tubos CEW se fabrican habitualmente según la norma EN 10305-2, la norma europea para tubos de acero de precisión soldados por electroerosión estirados en frío, y están disponibles en diámetros de 6,35 mm a 127 mm, incluyendo tamaños no estándar bajo pedido.

Los tubos CEW se utilizan ampliamente en aplicaciones de cilindros hidráulicos, especialmente en cilindros hidráulicos multietapa, donde la precisión dimensional y el acabado superficial son fundamentales. El proceso de fabricación es similar al de los tubos sin costura estirados en frío, pero el tubo base se produce mediante soldadura por resistencia eléctrica.

Tras la soldadura ERW, la zona soldada se somete normalmente a un tratamiento térmico o normalización para mejorar la uniformidad estructural entre la costura de soldadura y el material base. El trefilado en frío, seguido del tratamiento térmico adecuado, contribuye a lograr la precisión dimensional, la calidad superficial y el rendimiento mecánico necesarios para aplicaciones de precisión.

2. Proceso de fabricación de tubos CEW

El proceso de fabricación de tubos CEW implica varias etapas de precisión para mejorar la exactitud dimensional, el acabado superficial y el rendimiento mecánico. En algunas aplicaciones industriales, este proceso también se conoce comúnmente como proceso de fabricación de tuberías CEW.

Formación de tubos ERW: Una tira de acero se moldea en forma tubular y se suelda mediante soldadura por resistencia eléctrica de alta frecuencia sin material de aporte.
Tratamiento de la soldadura: La zona de soldadura puede someterse a un tratamiento térmico o normalización para mejorar la uniformidad estructural y reducir las tensiones residuales.
Decapado y limpieza: El tubo se limpia con ácido para eliminar la cascarilla de óxido y las impurezas superficiales, preparándolo para el trefilado en frío.
Trefilado en frío: El tubo pasa por matrices a temperatura ambiente para reducir el diámetro o el espesor de la pared, mejorar las tolerancias dimensionales y lograr un acabado superficial más liso. Pueden ser necesarias varias pasadas de trefilado.
Tratamiento térmico: Tras el trefilado, se puede realizar un recocido, un alivio de tensiones o una normalización para restaurar la ductilidad, reducir las tensiones residuales y lograr las propiedades mecánicas requeridas.
Enderezado y corte: Los tubos se enderezan y se cortan a las longitudes requeridas.
Inspección y ensayos: Las inspecciones finales verifican la precisión dimensional, la calidad de la superficie, las propiedades mecánicas y el cumplimiento de la norma EN 10305-2.

Para aplicaciones críticas, los compradores deben solicitar certificados de prueba de fábrica (MTC) para verificar la composición química, las propiedades mecánicas y las condiciones de tratamiento térmico pertinentes.
Cada etapa de fabricación, especialmente el trefilado en frío y el tratamiento térmico, afecta directamente las propiedades mecánicas finales y el estado de entrega de los tubos CEW.

3. Materiales y grados de los tubos CEW

Los tubos CEW están disponibles en acero al carbono, acero aleado y acero inoxidable. La selección del material depende de la resistencia requerida, las características dimensionales, la resistencia a la corrosión y los requisitos de la aplicación final.

Grado del material	Aplicaciones típicas
E355	Tubos de cilindros hidráulicos y aplicaciones de precisión
E235	Tubos mecánicos de precisión general
4130 / 4140	Componentes de alta resistencia
Acero inoxidable 304 / 316	Componentes de alta resistencia

Según las especificaciones del cliente y los requisitos de la aplicación, los tubos CEW también pueden suministrarse conforme a otras normas, como la ASTM A513 para tubos mecánicos.
Al seleccionar los materiales para los tubos CEW, los compradores deben confirmar con el proveedor el grado exacto y las condiciones de entrega, ya que las propiedades mecánicas pueden variar entre diferentes grados y especificaciones de material.
El material seleccionado influye directamente en la resistencia del tubo, su resistencia a la corrosión y su idoneidad para diferentes aplicaciones.

4. Rendimiento mecánico del tubo CEW

El tubo CEW se suministra en tres condiciones, cada una adecuada para una etapa diferente de uso:

Condición	Rendimiento (N/mm²)	Resistencia a la tracción (N/mm²)	Alargamiento (%)	Lo mejor para
BK – según el dibujo	320	400	6	Uso de alta resistencia, sin formación adicional
GBK – recocido	150	270	27	Mecanizado, doblado, conformado secundario
NBK – normalizado	155	280	25	Cilindros hidráulicos, resistencia y ductilidad equilibradas.

Buenas prácticas: Adapte el estado del tubo a lo que le sucede después de recibirlo, no solo a su resistencia nominal. Doblar o expandir un tubo estirado más allá de su elongación nominal conlleva el riesgo de agrietamiento en la soldadura.

El material, el estado y la aplicación, en conjunto, cubren la mayoría de las necesidades industriales; sin embargo, para ciertos proyectos, surge la pregunta de si el tubo CEW es la base constructiva adecuada.

5. Aplicaciones del tubo CEW

Los tubos CEW se utilizan ampliamente en aplicaciones que requieren alta precisión dimensional, un acabado superficial liso y un rendimiento mecánico constante, entre las que se incluyen:

Cilindros neumáticos: aplicaciones que requieren dimensiones precisas del orificio y superficies internas lisas, generalmente bajo condiciones de presión más bajas que los sistemas hidráulicos.
Maquinaria de precisión: componentes que requieren tolerancias dimensionales estrictas y propiedades mecánicas repetibles.
Componentes automotrices: ejes, componentes de dirección y piezas estructurales que requieren espesor de pared uniforme y precisión dimensional.
Equipos de construcción: componentes tubulares estructurales y portantes.

Maquinaria agrícola: piezas mecánicas expuestas a cargas variables y condiciones climáticas adversas.
Equipos para la industria del petróleo, el gas y la petroquímica: componentes estructurales y mecánicos específicos que requieren tuberías de precisión.
Maquinaria industrial: componentes que requieren precisión dimensional y un rendimiento constante.
Cilindros hidráulicos: especialmente cilindros hidráulicos multietapa, donde se requieren tolerancias precisas en el diámetro interior, un acabado superficial liso y un rendimiento fiable.

Gracias a que el trefilado en frío mejora la precisión dimensional y la calidad superficial, los tubos CEW pueden reducir los requisitos de mecanizado secundario y ofrecer ventajas de coste en comparación con los componentes mecanizados o las alternativas sin costura en muchas aplicaciones.
Para aplicaciones en cilindros hidráulicos, los compradores deben especificar requisitos como la presión nominal, la longitud de carrera, la tolerancia del diámetro interior y el espesor de pared para garantizar que el tubo CEW seleccionado cumpla con las condiciones de funcionamiento finales.
Además de los requisitos de la aplicación, el estado de entrega (BK, GBK o NBK) también afecta al rendimiento mecánico final del tubo y a su idoneidad para diferentes aplicaciones.

6. Preguntas frecuentes

P: ¿Qué es un tubo CEW?
El tubo CEW (siglas de tubo electrosoldado estirado en frío) es un tubo ERW soldado que se ha estirado en frío para lograr tolerancias dimensionales de alta precisión, un acabado superficial superior y mejores propiedades de tracción. Se fabrica según la norma EN 10305-2 y está disponible en diámetros de 6,35 mm a 127 mm.

P: ¿Cuál es el proceso de fabricación del tubo CEW?
El proceso comienza con el conformado y la soldadura de una tira de acero para formar un tubo ERW, seguido del tratamiento de la soldadura, el decapado, el estirado en frío a través de matrices, un tratamiento térmico opcional, el enderezado y el corte, y la inspección final según la norma EN 10305-2.

P: ¿Qué materiales se utilizan para los tubos CEW?
Los tubos CEW se fabrican en acero al carbono (incluyendo grados de precisión E235/E355), acero aleado (4130/4140) y acero inoxidable (304/316), seleccionados en función de su resistencia, resistencia a la corrosión y requisitos de la aplicación.

P: ¿Cuál es la diferencia entre un tubo CEW y un tubo ERW?
El tubo ERW es el producto base soldado; el tubo CEW es ese mismo tubo sometido a trefilado en frío, lo que le confiere mayor precisión dimensional y un mejor acabado superficial. El tubo ERW es adecuado para tuberías de uso general, mientras que el tubo CEW se utiliza donde la precisión es fundamental.

P: ¿Es el tubo CEW adecuado para cilindros hidráulicos?
Sí, el tubo CEW es una de las opciones más comunes para los cilindros hidráulicos multietapa, gracias a sus tolerancias ajustadas, su acabado interior liso y su ventaja en cuanto a costo en comparación con los tubos sin costura para la mayoría de los rangos de presión.

7. Conclusión

El tubo CEW —un tubo electrosoldado estirado en frío fabricado según la norma EN 10305-2 mediante el estirado en frío de un tubo base ERW estándar— ofrece tolerancias más estrictas, un acabado más liso y propiedades mecánicas más consistentes que el tubo ERW soldado, a un menor coste que el tubo sin costura. Disponible en aceros al carbono, aleados e inoxidables, y en condiciones BK, GBK o NBK, se utiliza ampliamente en cilindros hidráulicos multietapa, cilindros neumáticos y componentes industriales y de precisión para la industria automotriz. Los compradores deben confirmar el grado, la condición y las tolerancias con el proveedor, y solicitar certificados de material (MTC) para aplicaciones críticas.
