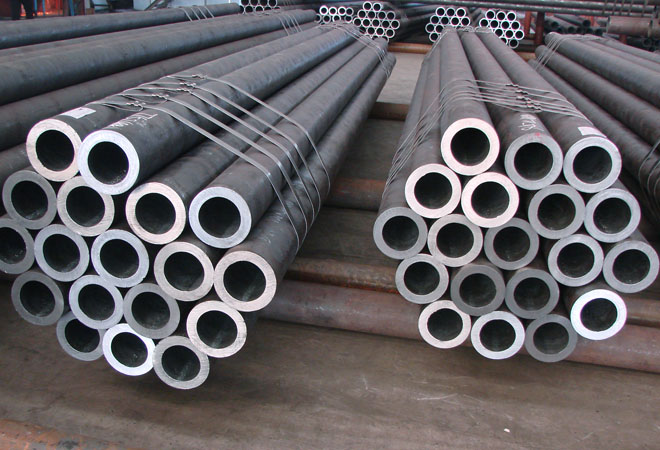

La tubería de acero sin costura ASTM A106 Schedule 80 es una tubería de acero al carbono fabricada según ASTM A106, la especificación estándar para tubería de acero al carbono sin costura para servicio a alta temperatura, con un espesor de pared designado como Schedule 80 (SCH 80). Al ser una tubería sin costura, no tiene costura de soldadura.
Las dos partes del nombre significan cosas distintas. ASTM A106 define el material y los requisitos de fabricación, incluido el grado, y la tubería se especifica con mayor frecuencia como ASTM A106 Grado B. Schedule 80 es una serie de espesores de pared, no una presión nominal fija. Para el mismo NPS, una tubería ASTM A106 SCH 80 tiene una pared más gruesa que una tubería SCH 40, por lo que su diámetro interior es menor. Se utiliza en centrales eléctricas, sistemas de calderas, tuberías de instalaciones de petróleo y gas y procesos químicos, donde la tubería se selecciona según la presión y la temperatura de diseño del sistema.
ASTM A106 abarca tres grados: Grado A, Grado B y Grado C. La composición química y las propiedades mecánicas se especifican por grado, y los requisitos de resistencia aumentan del Grado A al Grado C. El Grado B es el más especificado, y la tubería ASTM A106 Grado B se utiliza ampliamente en tuberías de calderas, centrales eléctricas y procesos. La tubería ASTM A106 Grado B Schedule 80 combina este grado con la pared SCH 80.
El grado y el schedule son especificaciones independientes. El grado (A, B o C) define el acero; el schedule define el espesor de pared. Un pedido debe indicar ambos, por ejemplo ASTM A106 Grado B, SCH 80.
La tubería ASTM A106 es de acero al carbono y se suministra acabada en caliente o estirada en frío, según se especifique. Los dos procesos se diferencian en la precisión dimensional y en la calidad superficial. El Grado B se compara a veces con el acero chino n.º 20, pero están cubiertos por normas distintas y no deben tratarse como intercambiables sin comprobar los requisitos del proyecto.
El espesor de pared de SCH 80 cambia con el tamaño de la tubería. Cada NPS tiene su propio espesor de pared SCH 80, definido en ASME B36.10M. Los schedules disponibles para la tubería ASTM A106 incluyen SCH 20, SCH 40, STD, XS, SCH 80, SCH 160 y XXS. XS (extrarresistente) es igual a SCH 80 hasta NPS 8; por encima de NPS 8, XS se fija en 12.70 mm, mientras que SCH 80 sigue aumentando.

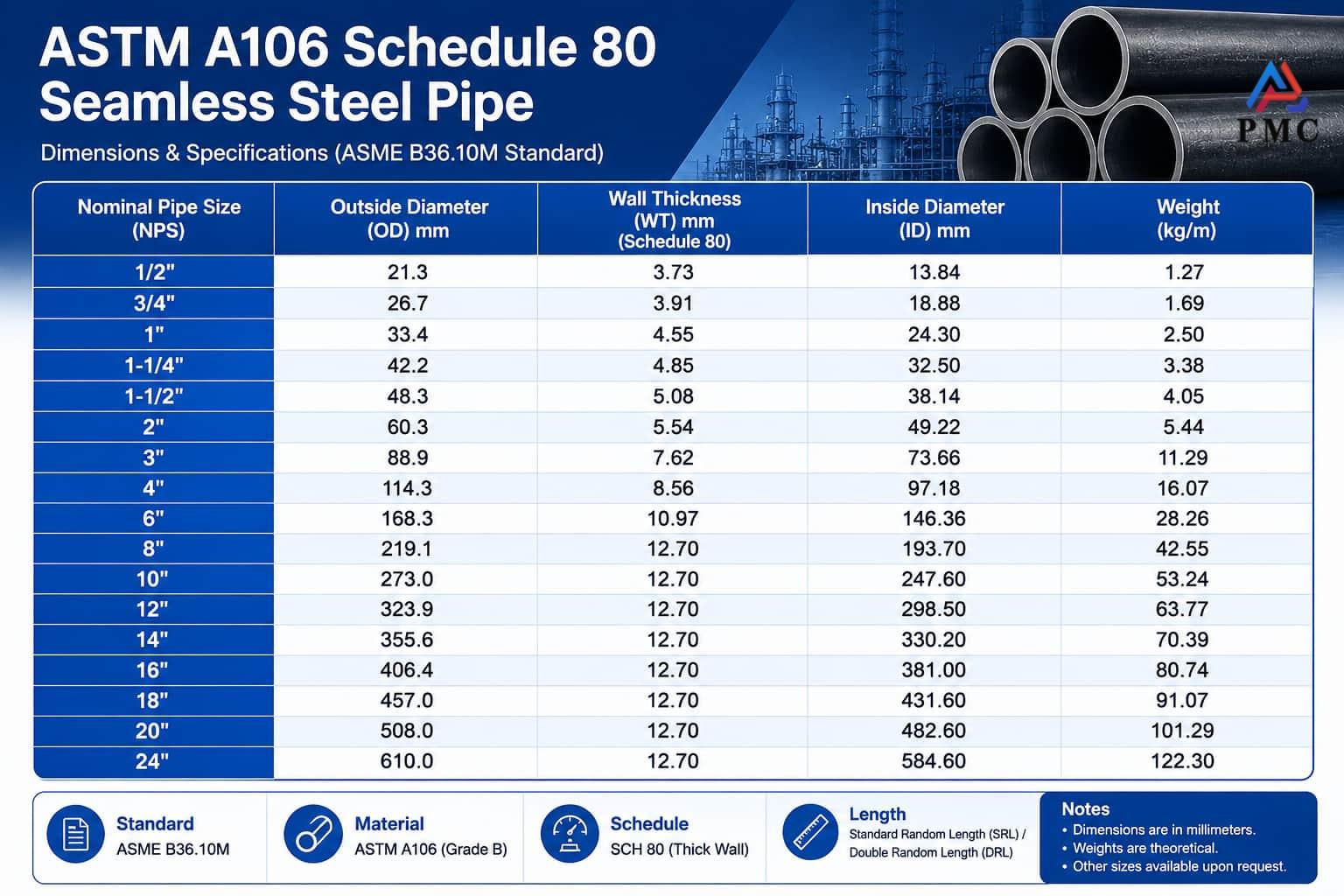

Las dimensiones de la tubería sin costura ASTM A106 siguen ASME B36.10M. El NPS es un tamaño nominal, por lo que el diámetro exterior real se indica en la tabla. Tamaños seleccionados:
|
NPS |
Diámetro exterior, mm (in.) |
Espesor de pared SCH 80, mm (in.) |
|
1/2 |
21.3 (0.840) |
3.73 (0.147) |
|
3/4 |
26.7 (1.050) |
3.91 (0.154) |
|
1 |
33.4 (1.315) |
4.55 (0.179) |
|
1 1/4 |
42.2 (1.660) |
4.85 (0.191) |
|
1 1/2 |
48.3 (1.900) |
5.08 (0.200) |
|
2 |
60.3 (2.375) |
5.54 (0.218) |
|
2 1/2 |
73.0 (2.875) |
7.01 (0.276) |
|
3 |
88.9 (3.500) |
7.62 (0.300) |
|
4 |
114.3 (4.500) |
8.56 (0.337) |
|
6 |
168.3 (6.625) |
10.97 (0.432) |
|
8 |
219.1 (8.625) |
12.70 (0.500) |
|
10 |
273.0 (10.750) |
15.09 (0.594) |
|
12 |
323.8 (12.750) |
17.48 (0.688) |
|
14 |
355.6 (14.000) |
19.05 (0.750) |
|
16 |
406.4 (16.000) |
21.44 (0.844) |
|
18 |
457 (18.000) |
23.83 (0.938) |
|
20 |
508 (20.000) |
26.19 (1.031) |
|
24 |
610 (24.000) |
30.96 (1.219) |
Los parámetros clave son el diámetro exterior (DE), el espesor de pared (EP) y la longitud. El DE debe coincidir con los valores normalizados para que la tubería se conecte correctamente con accesorios y bridas. Las variaciones admisibles en el DE, el espesor de pared y la longitud las establecen la especificación del producto y el pedido de compra.
La longitud de la tubería se suministra normalmente en longitud aleatoria simple (SRL) o longitud aleatoria doble (DRL), según los requisitos del proyecto. Las opciones de longitud disponibles deben confirmarse con el proveedor.
Servicio a alta temperatura: ASTM A106 está redactada para tubería de acero al carbono sin costura en servicio a alta temperatura. Especifica requisitos de composición química por grado, entre ellos carbono, manganeso, silicio, fósforo y azufre. La temperatura de servicio admisible depende del código de diseño y de la tensión admisible del material a esa temperatura, y no solo de la pared SCH 80.
Pared más gruesa: SCH 80 tiene más espesor de pared que SCH 40 para el mismo NPS. La presión nominal debe calcularse igualmente a partir del código de diseño, el grado del material, la temperatura, el DE y el espesor de pared.
Construcción sin costura: La tubería no tiene costura longitudinal soldada.
Generación de energía: tuberías de vapor en sistemas de calderas y centrales eléctricas, dentro de los límites de temperatura del código de diseño aplicable.
Calderas industriales: líneas de transporte de vapor y tuberías de agua caliente a alta temperatura.
Procesamiento petroquímico: tuberías de proceso que conectan reactores, hornos de craqueo y convertidores, además de tuberías de vapor a alta presión y de aceite térmico dentro de las plantas.
Petróleo y gas: tuberías dentro de instalaciones de producción y procesamiento.
Tuberías de proceso a alta temperatura: tuberías de entrada y salida de recipientes y bombas de alta temperatura y alta presión.
SCH 80 no es automáticamente la opción correcta para toda aplicación de alta presión. El grado, el schedule y el espesor de pared definitivos deben determinarse a partir de las condiciones de diseño. Tenga en cuenta:
Presión de operación: la presión de diseño de la línea, incluidas las posibles variaciones de presión.
Temperatura de operación: la tensión admisible del material suele disminuir a temperaturas más altas, por lo que la temperatura influye en el espesor de pared necesario.
Tamaño de la tubería y espesor de pared: el NPS y la pared SCH 80 de ese NPS, comparados con el espesor mínimo calculado.
Fluido o condiciones de servicio: el tipo de fluido y cualquier requisito de corrosión, erosión u otras condiciones de servicio.
Código de diseño aplicable: por ejemplo, ASME B31.1 para tuberías de potencia o ASME B31.3 para tuberías de proceso, que establecen las reglas para el cálculo del espesor de pared.
La tubería ASTM A106 SCH 80 es una tubería de acero al carbono sin costura con una pared más gruesa que SCH 40, utilizada en tuberías de alta temperatura en sistemas de energía, calderas, petroquímica y petróleo y gas. El grado, el schedule, las dimensiones según ASME B36.10M y el código de diseño deben confirmarse antes de realizar el pedido, para que la tubería se ajuste a la presión y la temperatura reales del proyecto.
Ambas son series de espesores de pared. Para el mismo NPS, SCH 80 tiene una pared más gruesa que SCH 40, por lo que su diámetro interior es menor. Ninguna de las dos designaciones es una presión nominal, y la elección correcta depende de las condiciones de diseño. Ambas pueden suministrarse en los grados de ASTM A106.
ASTM A106 es una especificación para tubería de acero al carbono sin costura para servicio a alta temperatura, y el Grado B es el más especificado. La temperatura y la tensión admisibles dependen del código de diseño y de las condiciones de servicio, por lo que deben confirmarse con el código aplicable a su proyecto.
Depende del NPS. Por ejemplo, NPS 2 tiene una pared de 5.54 mm y NPS 6 tiene una pared de 10.97 mm. Consulte la tabla anterior y compruebe ASME B36.10M para los tamaños no incluidos.
ASTM A106 cubre tubería de acero al carbono sin costura para servicio a alta temperatura. ASTM A53 es una especificación de uso general que cubre tubería sin costura y soldada, y no está redactada específicamente para servicio a alta temperatura.
