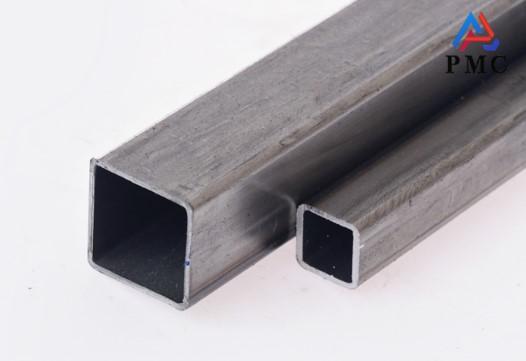

El espesor de un tubo cuadrado se refiere al grosor de la pared de un tubo de acero de sección cuadrada, generalmente medido en milímetros. Este parámetro influye en la resistencia del tubo, su capacidad de carga, su peso y sus aplicaciones adecuadas. La elección del espesor correcto depende del tamaño del tubo, el grado del material, la carga y el uso previsto.
Los tubos cuadrados de pared delgada suelen tener un espesor de entre 0,8 y 3 mm y, a menudo, se fabrican mediante laminado en frío para lograr una alta precisión. Adecuados para aplicaciones decorativas y estructuras de soporte ligeras (como marcos para vallas publicitarias y mobiliario), ofrecen ventajas como su bajo peso, su coste reducido y la facilidad con la que se pueden cortar y soldar.
Tubos cuadrados de pared media (con espesores de 4 a 10 mm), fabricados mediante procesos de laminado en caliente o trefilado en frío, que ofrecen un equilibrio entre resistencia y tenacidad. Se utilizan ampliamente en equipos industriales generales (como carcasas de maquinaria y barandillas de taller) y en estructuras secundarias de edificación (como correas y vigas de soporte).
Tubos cuadrados de pared gruesa: con un espesor igual o superior a 12 mm, fabricados mayoritariamente mediante laminación en caliente y caracterizados por su gran resistencia a la presión y al impacto. Son adecuados para estructuras de alta exigencia, tales como elementos portantes de puentes, bases para maquinaria pesada y bastidores de tuberías de alta presión.
Pequeño: 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm, 3,0 mm
Mediano: 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10 mm
Grande: 12 mm, 14 mm, 16 mm, 20 mm, 25 mm (espesores mayores disponibles bajo pedido)
Estos rangos son referencias generales y pueden variar según la norma, el material, el tamaño y el fabricante. Confirme siempre el espesor exacto del tubo de acero cuadrado consultando la norma de producto aplicable antes de especificarlo o realizar el pedido.
Los tubos cuadrados de acero inoxidable y de aluminio se dimensionan según diferentes rangos de espesor debido a las diferencias en las propiedades de los materiales; sin embargo, se sigue aplicando la misma lógica de dimensionamiento: tamaño, carga y norma.
La carga es un factor clave para determinar el espesor necesario de un tubo cuadrado, pero no es el único. Las dimensiones exteriores del tubo, la luz (o distancia entre apoyos), las condiciones de apoyo y el grado del material influyen en la carga que un determinado espesor de pared puede soportar de manera segura; un mismo espesor de pared puede ofrecer un comportamiento muy distinto según el tamaño del tubo y la forma en que esté apoyado.
En términos generales, una carga más pesada o concentrada, una luz mayor o unas condiciones de apoyo menos rígidas requieren una pared más gruesa o una sección de tubo de mayor tamaño para mantener la deformación y los esfuerzos dentro de límites seguros. Las cargas más ligeras y distribuidas uniformemente sobre luces menores —como un expositor que sostiene unos pocos artículos ligeros— suelen poder resolverse con un tubo de pared más delgada.
Dado que intervienen numerosas variables, la capacidad de carga de los tubos cuadrados para cualquier aplicación estructural debe verificarse mediante cálculos de ingeniería (o consultando la norma de diseño pertinente) basados en las dimensiones reales del tubo, la luz, la carga, las condiciones de apoyo y la calidad del material, y no únicamente en el espesor de la pared.
Las normas nacionales e internacionales especifican una tolerancia admisible —una desviación positiva o negativa permitida— para el espesor de pared de los tubos cuadrados. El espesor de pared real puede diferir del espesor nominal dentro de los límites de tolerancia especificados por la norma aplicable.
Una desviación positiva (espesor real superior al nominal) suele ser aceptable e incluso puede mejorar la estabilidad en aplicaciones no críticas. Una desviación negativa (espesor real inferior al nominal) es más crítica: si supera el rango permitido por la norma, puede reducir la capacidad de carga o impedir que el elemento soporte los esfuerzos de diseño.
Los valores de tolerancia varían según el material, el tamaño y la norma; por ejemplo, la norma GB/T 3091-2015 especifica una tolerancia de espesor de pared de ±12,5 % para los tubos cuadrados de acero Q235, pero no debe asumirse que esta cifra se aplica a otros materiales o normas. Consulte siempre la tolerancia definida por la norma específica bajo la cual se fabrica el tubo e inspeccione el material recibido en consecuencia.
Elegir el grosor adecuado funciona mejor como un proceso paso a paso:
Dimensiones del tubo: Comience por las dimensiones exteriores y la sección transversal requeridas, ya que el espesor de pared por sí solo no determina la capacidad de carga; el tamaño y la forma de la sección son igualmente importantes.
Carga requerida: Defina la carga real, la luz (o vano) y las condiciones de apoyo que deberá soportar el tubo.
Espesor de pared: A partir de lo anterior, seleccione (o calcule) un espesor de pared que proporcione la resistencia adecuada con un margen de seguridad razonable.
Material/grado: Confirme el grado del material (p. ej., Q235 o equivalente), dado que la resistencia y los rangos de espesor adecuados varían según el grado.
Norma aplicable: Verifique la configuración frente a la norma nacional o industrial pertinente, incluidos los requisitos de dimensiones y tolerancias.
Una vez resueltos los aspectos anteriores, también conviene tener en cuenta el entorno (por ejemplo, la exposición a la corrosión) y el presupuesto; sin embargo, estos factores no deben prevalecer sobre la verificación de la capacidad de carga. Para cualquier aplicación estructural, confirme la elección final con un proveedor o ingeniero y consulte la normativa aplicable en lugar de basarse únicamente en recomendaciones generales.
