¿Qué es la tubería de revestimiento OCTG?

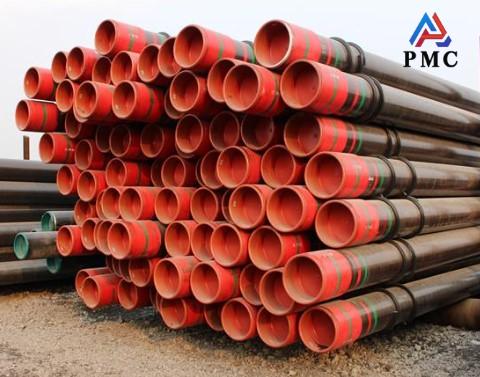

Los productos tubulares OCTG (Oil Country Tubular Goods) incluyen una gama de productos tubulares utilizados en pozos de petróleo y gas. Entre ellos, la tubería de revestimiento OCTG es una tubería de acero que se inserta desde la superficie en un pozo perforado para revestir y soportar las paredes del pozo. En geologías subterráneas complejas, donde la presión de la formación aumenta con la profundidad, un pozo sin soporte puede colapsar, causando interrupciones en la perforación, daños a los equipos y riesgos de seguridad. Al trabajar en conjunto con la tubería de perforación OCTG y la tubería sin costura, la tubería de revestimiento proporciona un soporte confiable, mantiene la integridad del pozo y garantiza una producción segura y eficiente de petróleo y gas.
La estructura básica de la tubería de revestimiento OCTG
La tubería de revestimiento OCTG generalmente consta de un cuerpo y acoplamientos. El cuerpo es el componente principal de la tubería de revestimiento, y su diámetro y espesor de pared son parámetros clave. El diámetro determina la trayectoria de flujo de la tubería de revestimiento, lo que a su vez afecta su capacidad de transporte de petróleo y gas. Por ejemplo, en algunos pozos de petróleo y gas de alto rendimiento, se requiere una tubería de revestimiento de mayor diámetro para asegurar un transporte rápido de petróleo y gas. El espesor de pared afecta directamente la resistencia y la resistencia a la presión de la tubería de revestimiento. En la perforación profunda, debido a la alta presión de formación, se requiere una tubería de revestimiento de mayor espesor para garantizar la estabilidad del pozo.
Tipos de tubería de revestimiento OCTG
Los tipos comunes de tubería de revestimiento para OCTG incluyen tubería de revestimiento de superficie, tubería de revestimiento técnica y tubería de revestimiento de producción.
Tubería de revestimiento de superficie: Se utiliza principalmente para aislar capas superficiales de agua, así como capas sueltas y complejas, proporcionar soporte a equipos de boca de pozo y prevenir la contaminación de fluidos superficiales. Suele ser poco profunda y soportar presiones relativamente bajas. Las especificaciones principales son 508 mm (20 pulgadas), etc., y se utiliza principalmente acero de grado K55 o N80. Por ejemplo, en la explotación general de yacimientos petrolíferos terrestres, la tubería de revestimiento de superficie puede proteger los estratos cercanos a la boca de pozo y garantizar la seguridad de las operaciones de perforación posteriores.
Tubería de revestimiento técnica: Se utiliza para aislar formaciones complejas, como capas colapsadas, capas de petróleo, capas de gas, capas de agua, etc., para prevenir el colapso del pozo y proporcionar una base sólida para la tubería de producción posterior. Debe soportar condiciones de presión y temperatura más altas, y presenta altos requisitos de propiedades mecánicas y sellado. También utiliza diversos grados de acero. Además del K55, los grados de acero más comunes son el N80 y el P110. Las principales especificaciones incluyen (13-3/8 pulgadas), etc. En algunas zonas con condiciones geológicas complejas, la tubería de revestimiento técnica actúa como una barrera sólida que garantiza el avance fluido de la perforación.
Tubería de revestimiento de producción: Esta es la última capa de tubería de revestimiento que se instala después de que la perforación alcanza la formación objetivo. Protege el estrato productor y proporciona una vía para la producción de petróleo y gas. Alcanza las mayores profundidades de todos los tipos de tubería de revestimiento y cumple con los más altos requisitos de propiedades mecánicas y de sellado. Los grados de acero incluyen K55, N80 y P110, y los tamaños incluyen 7 pulgadas. Como una "autopista" para que el petróleo y el gas lleguen a la superficie, la tubería de revestimiento de producción desempeña un papel crucial en la extracción fluida de petróleo y gas.
Características de rendimiento del núcleo de la tubería de revestimiento OCTG
1. Alta resistencia y resistencia a la carga: Al actuar como la "estructura de soporte" del pozo, la tubería de revestimiento OCTG debe soportar cargas subterráneas como la presión de la formación, la presión del fluido de perforación y los impactos dinámicos relacionados con la producción. Fabricada en acero al carbono/aleación de alta resistencia (p. ej., API 5CT J55, N80, P110) con una resistencia a la tracción de 415-862 MPa, repele la presión radial del pozo al aumentar su profundidad, evitando deformaciones o roturas.
2. Excelente resistencia a la corrosión: El subsuelo, el agua de formación, el H₂S y el CO₂ causan corrosión fácilmente. La tubería de revestimiento OCTG resiste la corrosión ácida y electroquímica mediante la optimización de materiales (p. ej., acero inoxidable 13Cr, tuberías de revestimiento de aleación resistente a la corrosión) o tratamientos superficiales (p. ej., fosfatación, recubrimiento), lo que reduce el riesgo de agrietamiento por tensión por sulfuros y prolonga su vida útil, especialmente en yacimientos de petróleo y gas con alto contenido de azufre.
3. Excelente tenacidad y resistencia a la fatiga: La tubería de revestimiento se enfrenta a cargas alternas como vibraciones y fluctuaciones de temperatura durante la perforación y la producción, lo que requiere una buena tenacidad. Mediante el laminado/enfriado controlado y el temple-revenido, su tenacidad al impacto a baja temperatura (≥27 J a -40 °C) cumple con las normas, evitando la fractura frágil en condiciones de baja temperatura o impacto. También presenta una alta resistencia a la fatiga y soporta cargas cíclicas a largo plazo sin fallar.
4. Sellado de alta precisión: Las tuberías de revestimiento se roscan para formar una sarta sellada que aísla los fluidos entre formaciones. Sus roscas de alta precisión (por ejemplo, roscas redondas API, roscas trapezoidales, hebillas de sellado especiales), junto con grasa de sellado o sellos metálicos, garantizan una alta hermeticidad a alta presión, impidiendo fugas de petróleo/gas y la intrusión de agua en la formación para una minería segura.
Principales áreas de aplicación de las tuberías de revestimiento OCTG
1. La tubería de revestimiento OCTG se utiliza para la producción de petróleo y gas, principalmente en yacimientos terrestres. Es adecuada tanto para pozos convencionales como no convencionales, ya que utiliza una tubería de revestimiento multicapa para soportar la pared del pozo y aislar los estratos. También se utiliza en plataformas marinas y pozos submarinos, y es resistente a la corrosión y a los impactos. Además, es adecuada para condiciones de trabajo especiales, como alto contenido de azufre, bajas temperaturas y pozos ultraprofundos, para garantizar la seguridad minera.
2. La tubería de revestimiento OCTG se utiliza principalmente en el desarrollo de petróleo y gas: en yacimientos terrestres, se utiliza para soportar las paredes de los pozos y aislar las formaciones, siendo adecuada tanto para pozos convencionales como no convencionales; en plataformas marinas y pozos submarinos, requiere resistencia a la corrosión y a los impactos; y en condiciones de trabajo especiales, como alto contenido de azufre, bajas temperaturas y pozos ultraprofundos, para garantizar la estabilidad de la minería.
