Tratamiento térmico de tubería de acero inoxidable 304

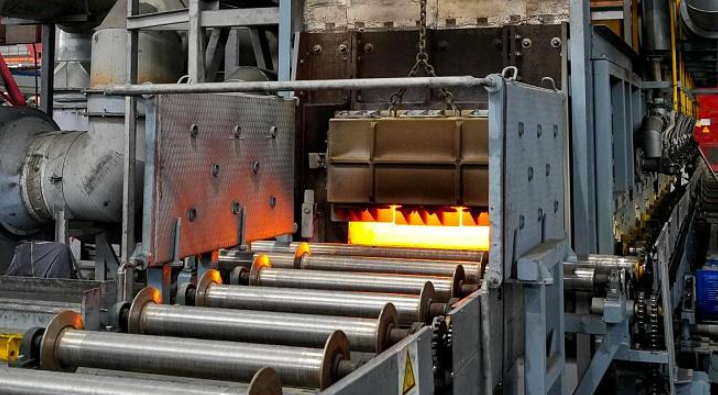

Es bien sabido que, para la fabricación de componentes de tuberías a presión de acero inoxidable 304, las temperaturas habituales de conformado en frío no cumplen con los requisitos de producción; por ello, es necesario someter el tubo a un proceso de tratamiento térmico, conocido en la industria como tratamiento de solubilización. Este proceso se divide en las etapas que se describen a continuación. La presente guía abarca los cinco métodos siguientes; si necesita detalles específicos sobre la temperatura de recocido, la atmósfera y el sellado del horno, consulte nuestra guía dedicada a los requisitos de recocido de tuberías de acero inoxidable 304.

Nota importante sobre el acero inoxidable 304: el 304 es un grado austenítico que no puede endurecerse mediante tratamiento térmico; su resistencia solo aumenta a través del trabajo en frío. En la práctica, el recocido (tratamiento de solubilización) es el único de los cinco métodos que se describen a continuación que se aplica habitualmente a las tuberías de acero inoxidable 304. La normalización, el temple y el revenido son tratamientos térmicos estándar para aceros al carbono, de baja aleación y aceros inoxidables martensíticos (según especificaciones como la ASTM A487); se incluyen aquí para que los compradores que comparan la terminología de tratamientos térmicos entre distintas líneas de productos comprendan la posición del acero 304 en relación con dichos grados.

Resumen de los métodos de tratamiento térmico

Método	Rango de temperatura típico	Propósito principal	Método de enfriamiento	¿Se aplica al 304?
Recocido (tratamiento de solubilización)	(tratamiento de solubilización) 1040-1120 °C (1904-2048 °F)	Ablandar la tubería, restaurar la ductilidad y aliviar las tensiones internas	Enfriamiento lento o rápido según el tamaño de la sección	Sí: práctica habitual
Normalización	~870-940 °C (1600-1720 °F)	Refinar la estructura de grano, mejorar las propiedades mecánicas generales	Enfriamiento por aire natural	Solo acero al carbono o de baja aleación
Temple	~870-940 °C, seguido de un enfriamiento rápido	Endurezca el material formando una estructura a base de martensita	Enfriamiento rápido en un medio de temple (agua/aceite)	No aplicable al acero austenítico 304
Templado	~550-700 °C (1020-1290 °F) recalentamiento tras el temple	Reducir la dureza o fragilidad resultante del temple y aliviar las tensiones internas	Recalentamiento y enfriamiento controlados	No aplicable al acero austenítico 304
Tratamiento térmico químico	Varía según el proceso (p. ej., ~850-950 °C para la carburación)	Mejorar la resistencia al desgaste, a la corrosión y a la fatiga en la superficie	Difusión en un medio calentado	Ocasionalmente, para aplicaciones específicas de resistencia al desgaste

Los rangos de temperatura indicados son valores típicos del sector y varían según las especificaciones exactas y el espesor de la sección; confírmelos siempre con la norma del proyecto aplicable.

1. Tratamiento térmico del acero inoxidable 304: recocido. El proceso denominado recocido consiste en calentar el tubo de acero inoxidable hasta una temperatura determinada, mantenerlo a dicha temperatura durante un tiempo y, posteriormente, enfriarlo lentamente. El recocido del acero es un método de tratamiento térmico que implica calentar el material hasta alcanzar una temperatura de cambio de fase o de transición de fase parcial, seguido de un enfriamiento lento.

2. Tratamiento térmico del acero inoxidable 304: normalizado. El normalizado es un tratamiento térmico que consiste en calentar el acero inoxidable por encima de una temperatura crítica para transformar toda su estructura en austenita homogénea, seguido de un enfriamiento natural al aire. Este proceso permite eliminar la cementita en red en los aceros eutectoides y refinar la estructura granular en los aceros hipoeutectoides, mejorando así sus propiedades mecánicas generales. Nota: el normalizado se basa en la transformación de fase ferrita-perlita y es un tratamiento estándar para tuberías de acero al carbono y de baja aleación; dado que el acero austenítico 304 no experimenta esta transformación, el normalizado no forma parte del proceso estándar de fabricación de tuberías de acero 304.

3. Tratamiento térmico del acero inoxidable 304: temple. El temple consiste en calentar el acero inoxidable por encima de su temperatura crítica, mantenerlo a esa temperatura durante un tiempo determinado y luego enfriarlo rápidamente sumergiéndolo en un medio de temple; esto provoca un descenso brusco de la temperatura —a una velocidad superior a la crítica de enfriamiento— para obtener una microestructura fuera del equilibrio basada en martensita. Nota: este método se aplica a los grados de acero inoxidable martensítico (como el 410 o el 420) y a los aceros al carbono o aleados capaces de transformarse en martensita. El acero inoxidable austenítico 304 conserva su estructura austenítica durante el enfriamiento y no puede endurecerse mediante temple de esta manera.

4. Tratamiento térmico del acero inoxidable 304: revenido. El revenido consiste en recalentar el acero inoxidable previamente templado hasta una temperatura determinada y enfriarlo posteriormente mediante un método específico. Su finalidad es eliminar las tensiones internas generadas durante el temple, así como reducir la dureza y la fragilidad, para obtener las propiedades mecánicas deseadas. Nota: el revenido se realiza siempre después del temple; por tanto, al igual que este, se aplica a los grados de acero inoxidable martensítico y a los aceros al carbono o aleados, y no al acero inoxidable austenítico 304.

5. Tratamiento térmico químico del acero inoxidable 304: El tubo de acero inoxidable 304 se coloca en un recipiente que contiene un medio específico y se calienta a una temperatura adecuada. Durante la fase de mantenimiento de temperatura, el medio del recipiente (agente de penetración) se descompone o ioniza, generando elementos activos (átomos o iones) que son adsorbidos por la superficie de la pieza y se difunden hacia su interior, modificando así la composición química de dicha superficie. Este proceso mejora la resistencia al desgaste, reduce la fricción y aumenta la resistencia a la corrosión, a la oxidación a altas temperaturas y a la fatiga del tubo de acero inoxidable 304.

¿Qué método debería elegir?

Para la tubería estándar de acero inoxidable 304 destinada a aplicaciones que implican presión, condiciones sanitarias o resistencia a la corrosión, normalmente basta con el recocido; los procesos de normalizado, temple y revenido no se aplican a los pedidos de acero 304. Como fabricantes, suministramos tubería 304 en estado recocido en solución y decapado (SA&P) conforme a la norma ASTM A312 como estándar, a menos que las especificaciones del proyecto requieran una condición de suministro diferente (los compradores pueden verificar esto consultando la condición de suministro indicada en el certificado de fábrica). El tratamiento térmico químico solo debe considerarse como un complemento cuando se requiera una propiedad superficial específica —como una resistencia al desgaste superior a la que ya ofrece el acero 304 recocido—.

Leer más:
Defectos de tratamiento térmico en tuberías de acero inoxidable 304
