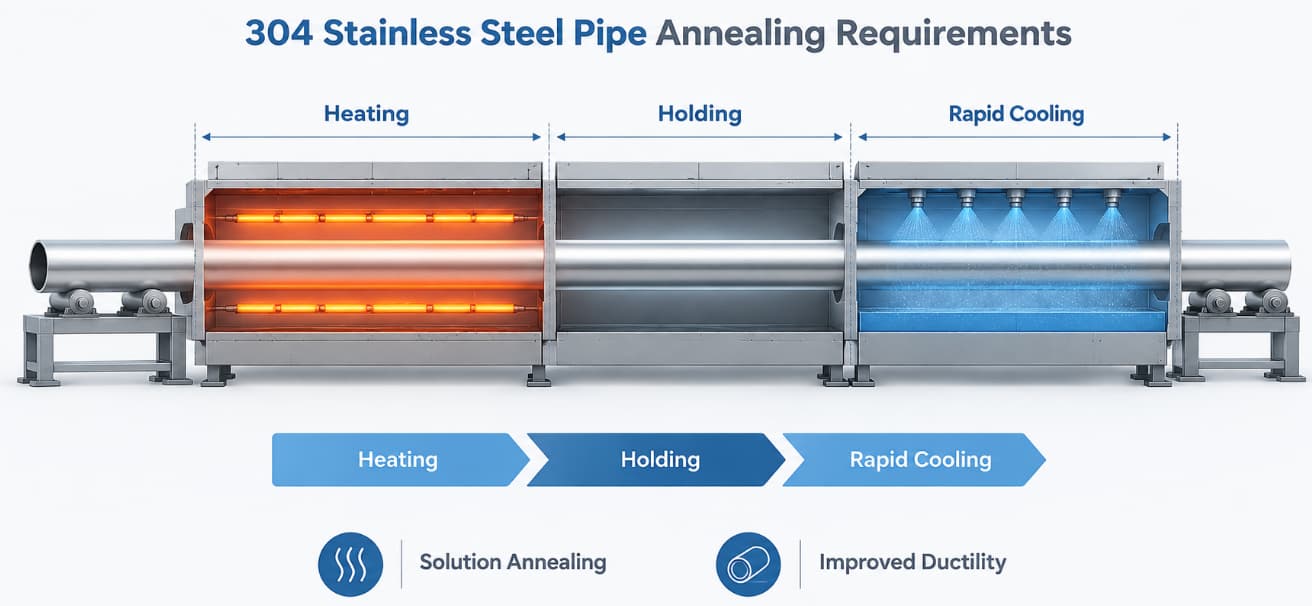

La tubería de acero inoxidable 304 no puede endurecerse mediante tratamiento térmico; su resistencia solo aumenta a través del trabajo en frío. En su lugar, los fabricantes emplean el recocido (tratamiento de solubilización): este proceso restaura la resistencia a la corrosión, libera las tensiones internas derivadas del trabajo en frío y recupera la ductilidad original del material. La correcta ejecución del proceso de recocido es tan importante como el grado de la materia prima, ya que una temperatura, atmósfera o sellado inadecuados pueden anular las propiedades beneficiosas del propio acero inoxidable. Los requisitos de recocido para la tubería de acero inoxidable 304 son los siguientes:
1. si la temperatura de recocido alcanza la temperatura especificada. El tratamiento térmico de
tuberías de acero inoxidable 304 generalmente se toma para resolver el tratamiento térmico, que comúnmente se conoce como "recocido", el rango de temperatura de 1040 ~ 1120 ℃ (estándar japonés). También puede observar el orificio a través de la observación del horno de recocido, el área de recocido de la tubería de acero inoxidable debe estar en estado incandescente, pero no parece ablandarse.
2. ambiente de recocido. Las tuberías de acero inoxidable 304 se utilizan generalmente como la atmósfera de recocido de hidrógeno puro, la pureza de la atmósfera es mejor a más del 99,99%, si la atmósfera es otra parte del gas inerte, entonces la pureza puede ser menor, pero absolutamente no puede contener demasiado mucho oxígeno, vapor de agua.
3. el sello del horno. Se debe cerrar el horno de recocido brillante de tubería de acero inoxidable 304 y el aislamiento del aire exterior; El uso de hidrógeno como gas protector, y solo un puerto de escape está a través (utilizado para encender la descarga de hidrógeno). Verifique que el método se puede usar con agua jabonosa limpiada en las diversas juntas de las juntas del horno de recocido para ver si funciona el gas; uno de los lugares más fáciles de manejar en el lugar donde el horno entra en la tubería y el lugar donde la tubería, el lugar del anillo es particularmente vulnerable al desgaste, siempre verifique los cambios regulares.
4. protección de la presión de gas. Para evitar la aparición de micro-fugas en la tubería de acero inoxidable 304, el gas del horno debe mantener una cierta presión positiva, si es gas de protección de hidrógeno, los requisitos generales de más de 20kBar.
5. el vapor de agua del horno. Por un lado, para verificar que el material del horno esté seco, el primer horno, el material del horno debe secarse; el segundo es dentro del horno, la tubería de acero inoxidable tiene demasiadas manchas de agua residual, la tubería especial arriba si hay agujeros, entonces no se filtre, o de lo contrario la atmósfera de la estufa quedará destruida.
Preguntas frecuentes
¿A qué temperatura se debe recocer la tubería de acero inoxidable 304?
El rango típico de temperatura de recocido (tratamiento de solubilización) es de 1040 a 1120 °C (1904 a 2048 °F), seguido de un enfriamiento rápido.
¿Se puede endurecer la tubería de acero inoxidable 304 mediante tratamiento térmico?
No. El acero inoxidable 304 no puede endurecerse mediante tratamiento térmico; su dureza y resistencia a la tracción solo pueden aumentarse mediante trabajo en frío. El tratamiento térmico se utiliza exclusivamente para el recocido o ablandamiento.
¿Qué atmósfera se utiliza para el recocido de tuberías de acero inoxidable 304?
Por lo general, se emplea hidrógeno puro con una pureza superior al 99,99 %. Si en su lugar se utiliza un gas inerte, se admite una pureza menor, pero es necesario limitar estrictamente la presencia de oxígeno y vapor de agua.
Artículos relacionados:
Defectos de tratamiento térmico en tuberías de acero inoxidable 304
