BS EN 10219 Secciones huecas estructurales soldadas en frío

¿Qué es la norma EN 10219?

BS EN 10219-2: 2006 Perfiles huecos estructurales soldados con soldadura en frío de aceros no aleados y de grano fino.

EN 10219-1 Secciones huecas estructurales soldadas en frío de aceros no aleados y de grano fino. Parte 1: Condiciones técnicas de entrega. Esta parte de esta norma europea especifica las condiciones técnicas de entrega para las secciones huecas estructurales soldadas en frío de forma circular, cuadrada o rectangular. se forma y se aplica a las secciones huecas estructurales formadas en frío sin tratamiento térmico posterior.

Clasificación

Clasificación de grados

Grado de acero sin alear	S235JRH, S275J0H, S275J2H, S355J0H, S355J2H, S355K2H
Acero de grano fino Grado	S275NH, S275NLH, S355NH, S355NLH, S460NH, S460NLH, S275MH, S275MLH, S355MH, S355MLH, S420MH, S420MLH, S460MH, S460MLH

Clasificación del material
Acero al carbono: S235JRH, S275J0H, S275J2H, S355J0H, S355J2H, S355K2H, S275NH, S275NLH, S355NH, S355NLH;
Acero de aleación especial: S460NH, S460NLH, S275MH, S275MLH, S355MH, S355MLH, S420MH, S420MLH, S460MH, S460MLH;

Clasificación de la forma de la sección
CFCHS: Circular;
CFRHS: Cuadrada o rectangular;
CFEHS: Elíptica;

Proceso de fabricación

Según la norma EN 10219, los perfiles huecos se fabrican mediante soldadura eléctrica o por arco sumergido, sin necesidad de tratamiento térmico posterior.

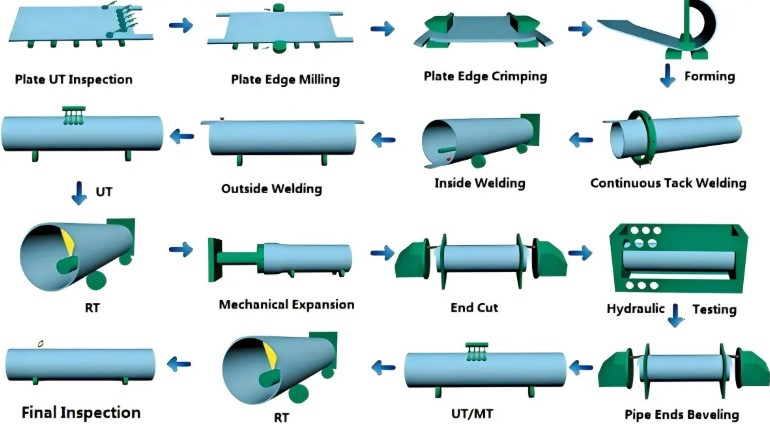

La soldadura eléctrica se aplica habitualmente en la producción de tubos ERW (soldados por resistencia eléctrica) y EFW (soldados por fusión eléctrica), que se caracterizan por una alta eficiencia de producción y una calidad de soldadura uniforme. Por otro lado, la soldadura por arco sumergido (SAW), incluyendo LSAW (SAWL), SSAW (HSAW) y DSAW, se utiliza principalmente para tubos estructurales de mayor diámetro y paredes más gruesas, ofreciendo una penetración de soldadura profunda y una excelente resistencia mecánica.
En general, los perfiles huecos electrosoldados se suministran sin recorte interno del cordón de soldadura, ya que esto no afecta a su rendimiento mecánico ni a la precisión dimensional en la mayoría de las aplicaciones estructurales.

Dimensiones exteriores y espesor de pared

Las dimensiones exteriores de los perfiles huecos varían según su forma. Los perfiles circulares pueden alcanzar diámetros de hasta 2500 mm, mientras que los perfiles cuadrados están disponibles hasta 500 mm × 500 mm y los rectangulares hasta 500 mm × 300 mm. Los perfiles elípticos pueden fabricarse con dimensiones máximas de 480 mm × 240 mm, lo que proporciona flexibilidad para diversas aplicaciones estructurales. El espesor de pared de estos perfiles puede alcanzar hasta 40 mm, lo que les permite satisfacer una amplia gama de requisitos de resistencia y capacidad de carga.

Las tolerancias en las dimensiones se establecen de acuerdo con EN 10219-1 y 2

Caracteristicas				Tolerancias
Dimensiones exteriores de lado				(H,B100mm)	1% with a min of 0.5mm
H : Lado más largo B : Lado más corto				(100mmH,B200mm)	0.8%
				(200mmH,B)	0.6%
espesor de pared(T)				(T5mm)	10%
				(5mmT)	0.50mm
Concavidad / Convexidad				MAX 0.8% with a min of 0.5mm
Cuadratura de lados				901
Radio de la esquina externa				(T6mm)	1.6TR2.4T
				(6mmT10mm)	2.0TR3.0T
				(10mmT)	2.4TR3.6T
Giro				2mm + 0.5mm/m en longitud
Rectitud				0.15% en longitud total
Masa				6% en longitudes individuales
Longitud	Aproximado			0, +50mm
	Exacto	L6,000mm		0, +5mm
		6,000mmL10,000mm		0, +15mm
		10,000mmL		0, +5mm+1mm/m
NOTA 1) Las dimensiones exteriores se miden a través de los planos en posiciones de al menos 50 mm desde el extremo del HSS.

Leer más: BS EN 10210 para perfiles huecos estructurales acabados en caliente
