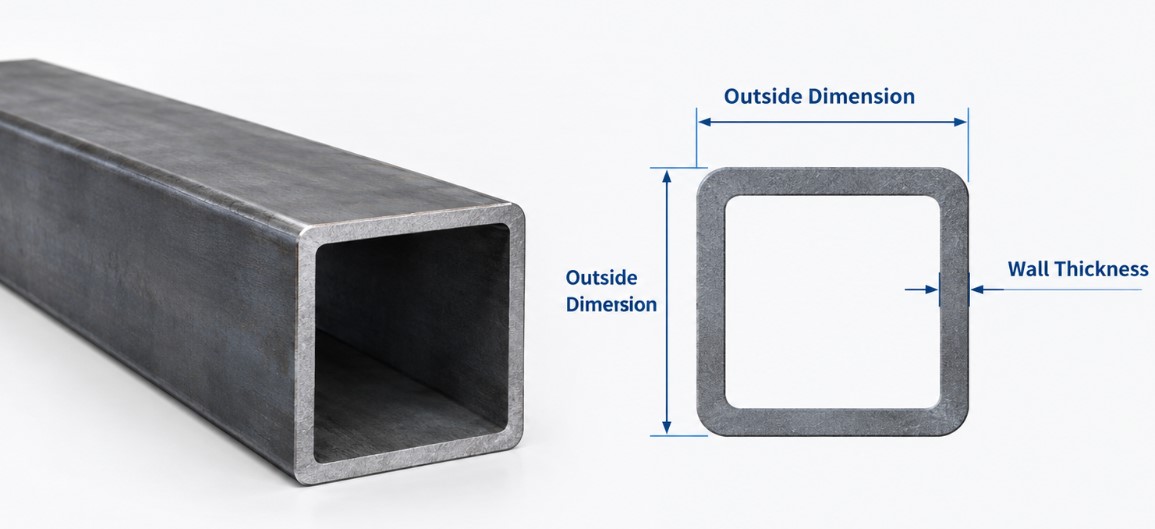

Tubo cuadrado ASTM A500: grados, tamaños y aplicaciones

El tubo cuadrado ASTM A500 es un perfil estructural hueco (HSS, por sus siglas en inglés) fabricado conforme a la norma para tubos de acero al carbono conformados en frío; se trata de la especificación más utilizada en Estados Unidos para este tipo de perfiles. Esta guía abarca el contenido de la norma, las diferencias entre los grados B y C, los tamaños y tolerancias habituales, el cálculo del peso y los aspectos que se deben verificar antes de solicitar una cotización.

¿Qué es el tubo cuadrado ASTM A500?

La norma ASTM A500/A500M es una especificación estándar para perfiles estructurales de acero al carbono —tanto soldados como sin costura— conformados en frío, disponibles en secciones circulares y de otras formas. Está destinada a estructuras soldadas, remachadas o atornilladas, así como a aplicaciones estructurales generales. Esta norma no se limita a secciones cuadradas; también abarca perfiles circulares, rectangulares y otras formas incluidas en su alcance. El perfil cuadrado es una de las variantes contempladas en esta especificación; suele denominarse «sección hueca cuadrada» o, por sus siglas en inglés, «HSS cuadrado». Se permite tanto la fabricación mediante soldadura como la producción sin costura (véase la sección «Fabricación y acabado superficial» más adelante). Para obtener una visión general de la norma, consulte nuestra guía sobre perfiles estructurales de acero al carbono conformados en frío (soldados y sin costura) según la norma ASTM A500.

Lo que distingue a la norma A500 de los tubos cuadrados comerciales de uso general es que la A500 establece propiedades mecánicas mínimas, límites químicos, tolerancias y requisitos de ensayo. Los tubos comerciales o mecánicos suelen suministrarse bajo otras especificaciones (como la norma ASTM A513) o sin una resistencia estructural definida. Si su diseño contempla un límite elástico específico, la orden de compra debe indicar la norma y el grado correspondientes.

Grados y propiedades mecánicas de los tubos cuadrados ASTM A500

1. ASTM A500, grados A, B y C

La norma A500 define cuatro grados: A, B, C y D. El grado D debe someterse a tratamiento térmico. Los grados B y C son los que se suministran con mayor frecuencia para uso estructural, y muchos fabricantes certifican sus tubos conforme a ambos grados.
La siguiente tabla indica la resistencia mínima para tubos de sección cuadrada y rectangular. Los requisitos para los tubos de sección circular son distintos y no deben aplicarse a los tubos de sección cuadrada.

Calificación	Límite elástico mínimo (conformado)	Resistencia a la tracción mínima	Consideraciones para la selección
Grado A	39 ksi	45 ksi	La menor resistencia de los cuatro grados; confirme la disponibilidad antes de especificar.
Grado B	46 ksi	58 ksi	Grado estructural general; verificar si el diseño requiere un límite elástico superior.
Grado C	50 ksi	62 ksi	Mayor límite elástico y resistencia a la tracción; ampliamente especificado para perfiles estructurales huecos (HSS)
Grado D	36 ksi	58 ksi	Grado con tratamiento térmico; confirme su disponibilidad antes de especificarlo.

Para los tubos de sección circular, los límites elásticos mínimos son más bajos (Grado B: 42 ksi; Grado C: 46 ksi), mientras que los requisitos de resistencia a la tracción son los mismos. Los valores indicados son los mínimos establecidos en la norma; no se trata de valores típicos de los proveedores, y la edición especificada en su pedido es la que rige. Las equivalencias en el sistema SI varían ligeramente entre las distintas ediciones, por lo que debe verificarlas conforme a la edición que usted especifique.

Cómo elegir entre el grado B y el grado C

El grado C ofrece una mayor resistencia mínima a la fluencia y a la tracción; sin embargo, un grado superior no es necesariamente la mejor opción. La decisión suele basarse en cuatro puntos:

Requisitos de diseño: Parta de la resistencia especificada por su ingeniero. Si el diseño emplea un límite elástico que solo cumple el Grado C, el Grado B no es una opción.

Tamaño de la sección y espesor de pared: Cuando un elemento está condicionado por la rigidez o el pandeo local, más que por la resistencia a la fluencia, el uso de un grado de material superior puede aportar poco beneficio.

Longitud de los elementos y condiciones de apoyo: En los elementos largos y esbeltos, el comportamiento suele estar condicionado por el pandeo, el cual depende principalmente de la geometría y la rigidez. Para conocer los métodos de cálculo, consulte nuestro artículo sobre la capacidad de carga y el cálculo de resistencia de perfiles tubulares cuadrados.

Especificación y documentación del proyecto: Algunos proyectos especifican un grado, exigen una doble certificación o solicitan informes específicos de ensayos de materiales.

Muchos perfiles estructurales huecos (HSS) cuentan con una doble clasificación; por tanto, un tubo certificado tanto para el grado B como para el C suele cumplir con los requisitos del grado B. Confirme este aspecto con el proveedor. Independientemente del grado que elija, solicite que se lo confirmen por escrito; no lo dé por sentado basándose únicamente en el tamaño o la apariencia.

Dimensiones y especificaciones de tubos cuadrados ASTM A500

1. Dimensiones comunes de tubos cuadrados

La norma A500 abarca tubos con un perímetro total máximo de 88 pulgadas —lo que equivale a un perfil cuadrado de 22 × 22 pulgadas— y un espesor nominal de pared máximo de 1 pulgada. Dentro de este rango, la norma no establece una lista cerrada de dimensiones; la disponibilidad depende de cada fabricante. La tabla muestra únicamente tamaños representativos; no incluye todas las dimensiones contempladas por la norma ni todas las que pueda ofrecer un proveedor determinado. Los pesos corresponden a valores teóricos calculados para acero al carbono (con una densidad de 7,85 g/cm³), empleando dimensiones nominales y considerando esquinas vivas.

Dimensiones exteriores (pulg. / mm)	Grosor de pared (pulg. / mm)	Peso (lb/ft)	Peso (kg/m)
2 × 2 / 50.8 × 50.8	1/8 / 3.18	3.19	4.75
2 × 2 / 50.8 × 50.8	3/16 / 4.76	4.63	6.88
3 × 3 / 76.2 × 76.2	3/16 / 4.76	7.18	10.68
3 × 3 / 76.2 × 76.2	1/4 / 6.35	9.36	13.93
4 × 4 / 101.6 × 101.6	1/4 / 6.35	12.76	18.99
4 × 4 / 101.6 × 101.6	3/8 / 9.53	18.51	27.54
6 × 6 / 152.4 × 152.4	1/4 / 6.35	19.57	29.12
6 × 6 / 152.4 × 152.4	3/8 / 9.53	28.72	42.73

Dado que los pesos no tienen en cuenta los radios de las esquinas, una tabla estándar de propiedades de perfiles puede mostrar valores ligeramente distintos para un mismo tamaño nominal.
