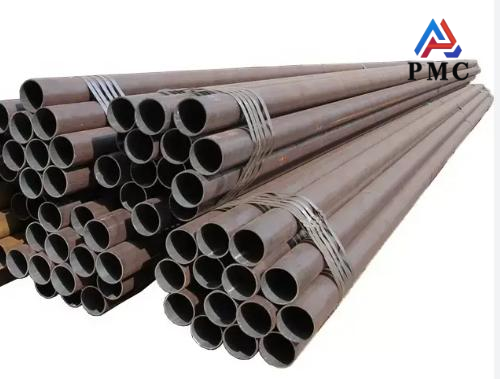

Tubería de revestimiento de pozos: características, funciones y aplicaciones

En el campo de la extracción de petróleo y gas, la tubería de revestimiento se considera la "fuerza estabilizadora" que mantiene el funcionamiento normal de los pozos petroleros. Cada pozo petrolero requiere múltiples capas de tubería de revestimiento, dependiendo de la profundidad de perforación y las condiciones geológicas. La tubería de revestimiento es como el esqueleto sólido del pozo petrolero, proporcionando un soporte indispensable para toda la operación minera. Durante el proceso de perforación, puede evitar el colapso de la pared del pozo debido a diversas fuerzas geológicas complejas y asegurar una perforación fluida de la broca. Tras la terminación del pozo, la tubería de revestimiento continúa funcionando para garantizar la operación estable del pozo durante la producción a largo plazo.

Características únicas de la tubería de revestimiento de pozos

1. Alta resistencia y tenacidad

Las tuberías de revestimiento de pozos deben funcionar en entornos subterráneos complejos y soportar tensiones como tensión, compresión, flexión y torsión. Esto requiere que sean altamente resistentes y tenaces. Las tuberías de revestimiento de diferentes grados de acero, como J55 y K55, están diseñadas para adaptarse a diferentes entornos de tensión y garantizar que no se produzcan fallas como fracturas ni deformaciones en condiciones de trabajo complejas.

2. Buena resistencia al desgaste y a la corrosión

Durante un uso prolongado, las tuberías de revestimiento de pozos entrarán en contacto con fluidos de perforación, rocas de formación, petróleo y gas producidos y otros medios, lo que requiere una buena resistencia al desgaste y a la corrosión. Mediante la adición de elementos de aleación como cromo y molibdeno al acero, o mediante un tratamiento de recubrimiento superficial, se puede mejorar eficazmente la resistencia a la corrosión y al desgaste de las tuberías de revestimiento, prolongando así su vida útil en entornos hostiles.

3. Rendimiento anticolapso

En zonas con condiciones geológicas complejas, como formaciones de roca salina y de lutita, estas generan grandes presiones de extrusión externa, lo que requiere que la tubería de revestimiento del pozo tenga un excelente rendimiento anticolapso. Si este rendimiento es insuficiente, pueden producirse deformaciones como contracción y aplanamiento, lo que impide que el pozo petrolero produzca con normalidad.

Materiales y normas para tuberías de revestimiento de pozos

Las tuberías de revestimiento de pozos se fabrican principalmente con acero al carbono y acero aleado. El acero al carbono se utiliza ampliamente por su rentabilidad y resistencia confiable, mientras que el acero aleado se prefiere para entornos de alta presión, alta temperatura o corrosivos.
La norma clave para tuberías de revestimiento es la API 5CT, emitida por el Instituto Americano del Petróleo (API). Esta norma define los grados de los materiales, las propiedades mecánicas y los requisitos de ensayo para las tuberías de revestimiento y producción de yacimientos petrolíferos.

Los grados API 5CT más comunes incluyen:
J55 / K55: Adecuados para pozos poco profundos y condiciones de baja presión.
N80: Se utiliza en pozos de profundidad media con mayor presión.
L80: Diseñado para entornos corrosivos (p. ej., H₂S).
P110: Ideal para pozos profundos y aplicaciones de alta presión.
Elegir el grado adecuado según las condiciones del pozo ayuda a garantizar la seguridad, el rendimiento y una larga vida útil.

Proceso de fabricación de tuberías de revestimiento de pozos

Las tuberías de revestimiento para pozos se presentan principalmente en dos tipos: sin costura y soldadas por resistencia eléctrica (ERW). Cada tipo difiere en resistencia, costo y aplicación.
El revestimiento sin costura está fabricado con acero macizo, sin soldaduras, lo que ofrece mayor resistencia y fiabilidad. Es ideal para pozos profundos y condiciones de alta presión.
El revestimiento ERW se forma mediante la soldadura de placas de acero. Es más económico y adecuado para pozos poco profundos y condiciones estándar.

Revestimiento sin costura vs. Revestimiento ERW
Resistencia: El revestimiento sin costura es más resistente; el revestimiento ERW tiene una soldadura que puede ser más débil bajo tensión.
Costo: El revestimiento ERW es más económico; el revestimiento sin costura es más caro, pero ofrece un mayor rendimiento.
Aplicación: El revestimiento sin costura se utiliza en entornos exigentes; el revestimiento ERW se utiliza en general.
En resumen, el revestimiento sin costura se utiliza por su rendimiento, mientras que el revestimiento ERW se elige por su rentabilidad, según las necesidades del proyecto.

Especificaciones clave de la tubería de revestimiento de pozos

Especificación	Descripción	Opciones comunes
Diámetro exterior (DE)	Define el tamaño general de la tubería de revestimiento y la compatibilidad con el pozo.	4 1/2" – 20" (Rango común)
Espesor de pared (EP)	Determina la resistencia y la resistencia a la presión.	SCH 40 / SCH 80 / Espesor personalizado
Longitud	Standard pipe length for handling and installation	Longitud estándar de tubería para manipulación e instalación.
Grado de acero	Resistencia del material y nivel de rendimiento	J55, K55, N80, L80, P110
Tipo de rosca	El tipo de conexión afecta al sellado y a la capacidad de carga.	BTC, LTC, Conexión Premium
Estándar	Especificaciones de fabricación y calidad	API 5CT
Tratamiento de superficies	Protección contra la corrosión	Negro, barniz, 3PE, FBE

Funciones de los diferentes tipos de tuberías de revestimiento de pozos

1. Como primera capa de tubería de revestimiento en la estructura del pozo, cerca de la pared del pozo abierto, la tubería guía desempeña un papel vital en la etapa inicial de la perforación. Se utiliza principalmente para proteger la capa superficial cerca del cabezal del pozo y evitar que sea arrastrada por el lodo durante la perforación.

2. La tubería de revestimiento superficial es la tubería más externa en el proceso de entubado de pozos de petróleo y gas. Se utiliza principalmente para reforzar la pared del pozo de la capa superior de roca suelta para evitar que estas formaciones blandas colapsen y afecten el proceso de perforación.

3. La tubería de revestimiento técnica es clave para abordar situaciones complejas durante la perforación. Al encontrarse con formaciones complejas como capas de alta presión, capas de fuga o capas de colapso, la tubería de revestimiento técnica puede aislar estas formaciones difíciles de controlar.

4. La tubería de revestimiento de la capa de petróleo, también conocida como tubería de revestimiento de producción, es la última capa de tubería de revestimiento en el proceso de entubado de pozos de petróleo y gas, y se extiende desde el cabezal del pozo hasta debajo de la capa de petróleo y gas. Su función principal es aislar las capas de petróleo, gas y agua y evitar que las capas interfieran entre sí.

Aplicaciones de las tuberías de revestimiento de pozos

(1) Pozos de Abastecimiento de Agua Doméstica
En entornos residenciales, comerciales e industriales, las tuberías de acero para entubado de pozos se utilizan comúnmente para la construcción de pozos de abastecimiento de agua. Su capacidad para soportar condiciones variables de calidad del agua y su confiabilidad a largo plazo las convierten en la opción preferida para el suministro de agua limpia y segura a las comunidades.

(2) Pozos de Riego Agrícola
Las explotaciones agrícolas dependen de los pozos de agua para el riego. Las tuberías de acero para entubado de pozos se emplean en estas aplicaciones debido a su robustez, durabilidad y resistencia a los contaminantes del suelo y el agua, lo que garantiza un suministro constante de agua para el riego de cultivos.

(3) Pozos de Monitoreo Ambiental
Para proyectos de monitoreo y remediación ambiental, las tuberías de acero para entubado de pozos proporcionan instalaciones seguras para los equipos de muestreo y monitoreo de aguas subterráneas. Su resistencia a la corrosión e integridad estructural las hacen adecuadas para su uso a largo plazo en aplicaciones ambientales.

Consideraciones para la selección e instalación

(1) Especificaciones del material
Al seleccionar tuberías de acero para entubado de pozos, es fundamental considerar las especificaciones específicas del material, incluyendo el grado de acero, los recubrimientos protectores y los requisitos dimensionales. Estas especificaciones deben estar en consonancia con las condiciones operativas previstas y las propiedades de las formaciones geológicas circundantes.

(2) Técnicas de instalación
Unas técnicas de instalación adecuadas son fundamentales para maximizar el rendimiento y la vida útil de las tuberías de acero para entubado de pozos. Esto incluye métodos para garantizar la alineación vertical, una inyección eficaz y un sellado adecuado para evitar la entrada de contaminantes y mantener la integridad del pozo.

(3) Cumplimiento normativo
El cumplimiento de las normativas locales, estatales y federales relativas a la construcción y los materiales de los pozos es fundamental. Las partes interesadas deben asegurarse de que las tuberías de acero para entubado de pozos seleccionadas cumplan con las normas y certificaciones necesarias para su uso en pozos de agua.

Resumen

Las tuberías de revestimiento de pozos desempeñan un papel fundamental en las operaciones de perforación de petróleo y gas, ya que garantizan la integridad, la seguridad y el rendimiento a largo plazo del pozo. Desde la selección de materiales y las normas API hasta los métodos de fabricación, como el revestimiento sin costura y el ERW, cada factor influye directamente en la resistencia y la fiabilidad de la tubería. Las especificaciones clave, como el diámetro exterior, el espesor de pared, la longitud y el tipo de rosca, deben elegirse cuidadosamente para que se ajusten a las condiciones específicas del pozo. La correcta selección e instalación de las tuberías de revestimiento no solo mejora la eficiencia operativa, sino que también reduce los riesgos a largo plazo y los costos de mantenimiento. Elegir la solución adecuada es esencial para unas operaciones de perforación seguras y exitosas.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre la tubería de revestimiento sin costura y la tubería de revestimiento ERW?
R1: La tubería de revestimiento sin costura no tiene soldaduras y ofrece mayor resistencia, lo que la hace ideal para pozos de alta presión, mientras que la tubería de revestimiento ERW está soldada y es más rentable para aplicaciones estándar.

P2: ¿Qué norma se utiliza para las tuberías de revestimiento de pozos?
R2: La norma más utilizada es la API 5CT, que define los grados de material, las dimensiones y los requisitos de ensayo.

P3: ¿Qué grado de acero debo elegir?
R3: J55 / K55 → pozos poco profundos
N80 → profundidad media
L80 → ambientes corrosivos
P110 → pozos profundos y de alta presión

P4: ¿Se pueden utilizar las tuberías de revestimiento en aplicaciones distintas a las de petróleo y gas?

R4: Sí, también se utilizan en pozos geotérmicos, pozos de agua y otros proyectos de ingeniería subterránea.
