Las tuberías de acero inoxidable son un producto tubular de alta resistencia y resistente a la corrosión, utilizado en las industrias química, alimentaria, médica, petrolera y de la construcción. Esta guía abarca sus tamaños, grados, estándares de peso y especificaciones industriales para ayudarle a seleccionar la tubería adecuada para su proyecto.
|

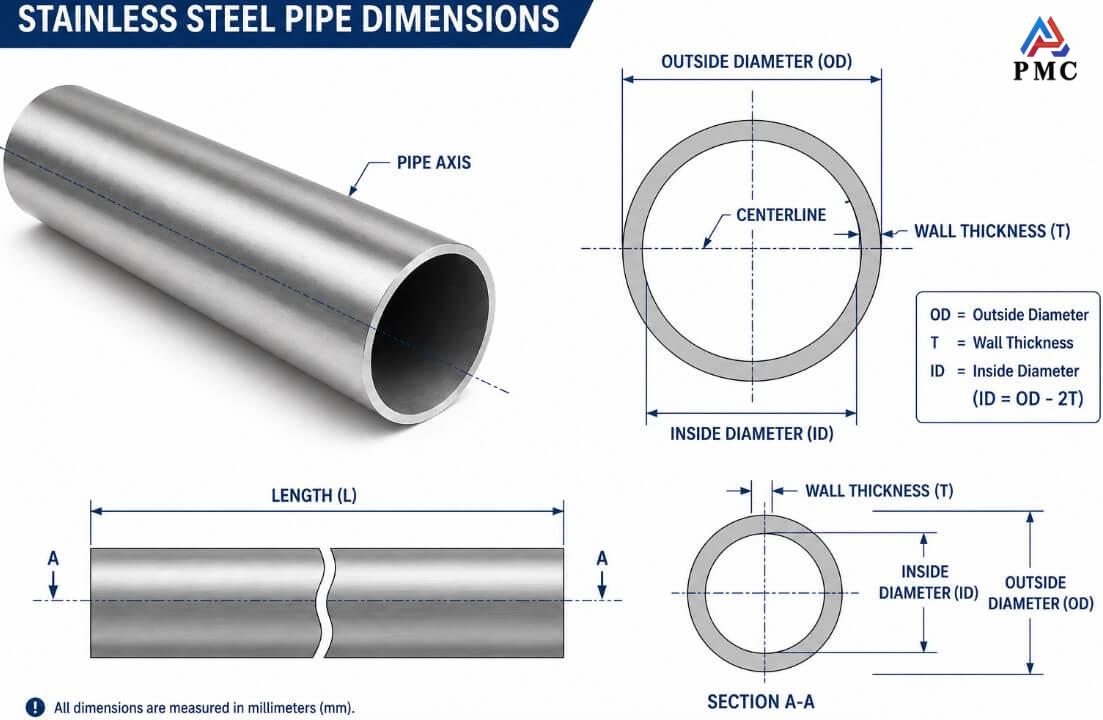

Diámetro nominal (pulgadas) |
iámetro exterior (OD) |
Espesor de la pared (WT) |
Diámetro interior (DI) |
Peso teórico (kg/m) |
|
1/4" |
13.72mm |
2.24mm |
9.24mm |
0.64 |
|
1/2" |
21.34mm |
2.77mm |
15.80mm |
1.28 |
|
3/4" |
26.67mm |
2.87mm |
20.93mm |
1.70 |
|
1" |
33.40mm |
3.38mm |
26.64mm |
2.53 |
|
1 1/2" |
48.26mm |
3.68mm |
40.90mm |
4.09 |
|
2" |
60.33mm |
3.91mm |
52.51mm |
5.50 |
|
3" |
88.90mm |
5.49mm |
77.92mm |
11.41 |
|
4" |
114.30mm |
6.02mm |
102.26mm |
16.24 |
|
5" |
141.30mm |
6.55mm |
128.20mm |
21.99 |
|
6" |
168.28mm |
7.11mm |
154.06mm |
28.55 |
|
8" |
219.08mm |
8.18mm |
202.72mm |
42.99 |
|
10" |
273.05mm |
9.27mm |
254.51mm |
60.92 |
|
12" |
323.85mm |
9.53mm |
304.79mm |
74.63 |
|
Dimensiones de la sección transversal (mm x mm) |
Espesor de la pared (mm) |
Peso teórico (kg/m) |
Estándares de implementación |
Escenarios aplicables |
|
15×15 |
1.0 |
0.45 |
ASTM A554 |
Soporte decorativo |
|
25×25 |
1.5 |
1.13 |
ASTM A554 |
Estructura del mueble |
|
30×30 |
2.0 |
1.81 |
ASTM A554 |
Guardrail frame |
|
40x40 |
1.5 |
1.83 |
ASTM A554 |
Handrail systems |
|
50×50 |
2.0 |
3.08 |
JIS G3446 |
Quilla del edificio |
|
60x60 |
2.5 |
4.56 |
JIS G3446 |
Machine frame |
|
80×80 |
3.0 |
7.30 |
JIS G3446 |
Soporte mecánico |
|
100×100 |
4.0 |
12.00 |
JIS G3446 |
Grandes estructuras de acero |
|
120x120 |
4.5 |
16.49 |
JIS G3446 |
Heavy-duty structural support |
|
150x150 |
5.0 |
23.00 |
JIS G3446 |
Industrial platform framing |
Tubo redondo: W = π × (OD - WT) × WT × 7,93 × 10⁻³ (donde W es el peso, OD es el diámetro exterior y WT es el espesor de la pared);
Tubo cuadrado/rectangular: W = (perímetro - 4 × WT) × WT × 7,93 × 10⁻³ (donde el perímetro es la circunferencia exterior de la sección transversal).
Ejemplo de cálculo: Para una tubería de acero inoxidable de 4" NPS, cédula (Sch) 40S (diámetro exterior = 114,30 mm, espesor de pared = 6,02 mm):
W = π × (114,30 − 6,02) × 6,02 × 7,93 × 10⁻³ W = π × 108,28 × 6,02 × 7,93 × 10⁻³ W ≈ 16,24 kg/m
Esto coincide con el valor mostrado en la tabla de referencia rápida anterior; para una tubería de 6 metros de longitud, el peso total sería de aproximadamente 97,4 kg.
Significado del número de cédula (Sch): La clasificación Sch 40S corresponde a espesores de pared delgada o estándar. Cuanto mayor sea el número, mayor será el espesor de la pared, lo cual es adecuado para condiciones de alta presión.
Especificaciones de longitud personalizada: La longitud estándar de la tubería soldada es de 6 m, y la de la tubería sin costura oscila entre 5 y 7 m; ambas pueden personalizarse bajo pedido.
Nota: Los datos de la tabla son valores teóricos calculados mediante la fórmula anterior. El peso real puede presentar una variación de ±3 % debido a las tolerancias de fabricación. La selección debe basarse en el nivel de presión y en las características del fluido.
Para los clientes que trabajan con unidades imperiales, aquí tienen los mismos datos de referencia rápida convertidos a lb/ft (1 kg/m = 0,672 lb/ft):
|
Servicio Nacional de Parques |
Peso (kg/m) |
Peso (lb/pie) |
|
1/4" |
0.64 | 0.43 |
|
1/2" |
1.28 |
0.86 |
|
3/4" |
1.70 | 1.14 |
|
1" |
2.53 |
1.70 |
|
2" |
5.50 | 3.70 |
| 3" | 11.41 | 7.67 |
|
4" |
16.24 | 10.91 |
|
5" |
21.99 |
14.78 |
|
6" |
28.55 | 19.19 |
|
8" |
42.99 | 28.89 |
|
10" |
60.92 | 40.94 |
|
12" |
74.63 | 50.15 |
La tubería de acero inoxidable es un producto de acero cilíndrico y hueco utilizado en sistemas de tuberías industriales y componentes mecánicos; se valora por su combinación de bajo peso y alta resistencia a la flexión y a la torsión.
Clasificación:
Por proceso: Sin costura (laminada en caliente, laminada en frío, estirada en frío) o soldada (con costura longitudinal o helicoidal).
Por forma: Redonda o de forma especial (rectangular, elíptica, hexagonal); las formas especiales ofrecen mayor resistencia a la flexión y a la torsión para aplicaciones estructurales.
Por aplicación: Tuberías para pozos petrolíferos (revestimiento, tubería de producción, tubería de perforación), tuberías de conducción, tuberías para calderas, tuberías para estructuras mecánicas y tuberías para procesos químicos.
Rango de suministro octal para tuberías y tubos de acero inoxidable:
Normas para tuberías de acero inoxidable dúplex: ASTM A789/ ASME SA 789, ASTM A790/ ASME SA 790
Material: AISI 304, 304L, 316, 316L
Diámetro exterior: 5,8 – 508 mm
Espesor de pared: 0,3 – 50 mm
Normas: ASTM A321, ASTM A213, ASTM A269, ASME SB677
|
Estándar
|
Diámetro de salida（mm）
|
Espesor de pared（%）
|
Longitud de corte（mm）
|
||||
|
Tamaños
|
Tolerancia
|
Tamaños(mm)
|
Tolerancia
|
Tamaños
|
Tolerancia
|
||
|
GB/T14975-02
|
10~30
|
+0.30/-0.30
|
S≤3
|
+14/-14
|
1.0~3.0
|
+15/0
|
|
|
30~50
|
+0.40/-0.40
|
S＞3
|
+12/-10
|
|
|
||
|
D＞50
|
+0.9%/-0.9%
|
|
|
|
|
||
|
GB/T14976-02
|
6~10
|
+0.20/-0.20
|
0.5~1.0
|
+0.15/-0.15mm
|
|
+15/0
|
|
|
10~30
|
+0.30/-0.30
|
1.0~3.0
|
+14/-14
|
||||
|
30~50
|
+0.40/-0.40
|
＞3
|
+12/-10
|
||||
|
D＞50
|
+0.9%/-0.9%
|
|
+12.5/-12.5
|
||||
|
GB13296-91
|
≤140
|
+1.25%/-1.25%
|
≤10
|
+15/-15
|
|
|
|
|
＞140
|
+1%/-1%
|
＞10
|
|
||||
|
ASTM213
|
D＜25.4
|
+0.10/-0.10
|
D＜38.1
|
+20/0
|
D＜50.8
|
+3.0/0
|
|
|
25.4~38.1
|
+0.15/-0.15
|
||||||
|
38.1~50.8
|
+0.20/-0.20
|
||||||
|
50.8~63.5
|
+0.25/-0.25
|
D≥38.1
|
+22/0
|
D≥50.8
|
+5.0/0
|
||
|
63.5~76.2
|
+0.30/-0.30
|
||||||
|
76.2~101.6
|
+0.38/-0.38
|
||||||
|
101.6~190.5
|
+0.38/-0.64
|
||||||
|
190.5~228.6
|
+0.38/-1.14
|
||||||
|
ASTM A269
|
D＜12.7
|
+0.13/-0.13
|
|
+15/-15
|
|
+3.2/0
|
|
|
12.7~38.1
|
+10/-10
|
||||||
|
38.1~88.9
|
+0.25/-0.25
|
+4.8/0
|
|||||
|
88.9~139.7
|
+0.38/-0.38
|
||||||
|
139.7~203.2
|
+0.76/-0.76
|
||||||
|
ASTM A312
|
10.29~48.26
|
+0.40/-0.80
|
|
+12.5/-12.5
|
|
+6.0/0
|
|
|
48.26~114.30
|
+0.80/-0.80
|
||||||
|
114.30~219.08
|
+1.60 /-0.80
|
||||||
|
219.08~457.20
|
+2.40/-0.80
|
||||||
|
ASTM A789
|
D≤12.7
|
+0.13/-0.13
|
|
+15/-15
|
|
+3.0/0
|
|
|
12.7~38.1
|
+10/-10
|
||||||
|
38.1~88.9
|
+0.25/-0.25
|
+5.0/0
|
|||||
|
88.9~139.7
|
+0.38/-0.38
|
||||||
|
139.7~203.2
|
+0.76/-0.76
|
||||||
|
ASTM A790
|
10.29~48.26
|
+0.40/-0.80
|
|
|
|
|
|
|
48.26~114.3
|
+0.80/-0.80
|
|
|
|
|
||
|
114.3~219.08
|
+1.60/-0.80
|
|
|
|
|
||
|
219.08~457.20
|
+2.40/-0.80
|
|
|
|
|
||
|
EN17455-02
|
10~30
|
+0.30/-0.30
|
S≤3
|
+14/-14
|
1.0~3.0
|
+15.0/0
|
|
|
30~50
|
+4.00/-4.00
|
S＞3
|
+12/-10
|
||||
|
D＞50
|
+9%/-9%
|
|
|
||||
|
EN17456-02
|
6~10
|
+0.20/-0.20
|
0.5~1.0
|
+0.15/-0.15
|
|
+15.0/0
|
|
|
10~30
|
+0.30/-0.30
|
1.0~3
|
+14/-14
|
|
|||
|
30~50
|
+4.00/-4.00
|
S＞3
|
+12/-10
|
|
|||
|
D＞50
|
+0.9%/-0.9%
|
|
|
|
|||
La siguiente tabla detalla el espesor de pared y el peso teórico de las cuatro series (*schedules*) de acero inoxidable más utilizadas (Sch 5S, 10S, 40S, 80S) para los tamaños estándar NPS de 1/2" a 12". Los espesores de pared corresponden a los valores nominales de la norma ASME B36.19M; los pesos se han calculado mediante la fórmula de la Sección 2 (densidad de 7,93 g/cm³).
|
NPS |
OD (mm) |
5S WT (mm) |
5S kg/m |
10S WT (mm) |
10S kg/m |
40S WT (mm) |
40S kg/m |
80S WT (mm) |
80S kg/m |
|
1/2" |
21.34 |
1.65 |
0.81 |
2.11 |
1.01 |
2.77 | 1.28 | 3.73 |
1.64 |
|
3/4" |
26.67 |
1.65 |
1.03 |
2.11 |
1.29 | 2.87 |
1.70 |
3.91 |
2.22 |
|
1" |
33.40 |
1.65 |
1.31 |
2.77 |
2.11 | 3.38 | 2.53 | 4.55 |
3.27 |
|
1 1/2" |
48.26 |
1.65 |
1.92 |
2.77 |
3.14 | 3.68 | 4.09 | 5.08 |
5.47 |
|
2" |
60.33 |
1.65 |
2.41 |
2.77 |
3.97 | 3.91 | 5.50 | 5.54 |
7.56 |
|
3" |
88.90 | 2.11 | 4.56 |
3.05 |
6.52 | 5.49 | 11.41 | 7.62 |
15.43 |
|
4" |
114.30 | 2.11 | 5.90 |
3.05 |
8.45 | 6.02 | 16.24 | 8.56 |
22.55 |
|
5" |
141.30 | 2.77 | 9.56 |
3.40 |
11.68 | 6.55 | 21.99 | 9.53 |
31.29 |
|
6" |
168.28 | 2.77 | 11.42 |
3.40 |
13.97 | 7.11 | 28.55 | 10.97 |
43.00 |
|
8" |
219.08 | 2.77 | 14.93 |
3.76 |
20.17 | 8.18 | 42.99 | 12.70 |
65.31 |
|
10" |
273.05 | 3.40 | 22.84 |
4.19 |
28.07 | 9.27 | 60.92 | 15.09 |
97.00 |
|
12" |
323.85 | 3.96 | 31.57 |
4.57 |
36.35 | 9.53 | 74.63 | 12.70 |
98.46 |
Data reference: nominal wall thicknesses per ASME B36.19M; weights calculated using the formula in Section 2.
Actual production tolerances of ±12.5% on wall thickness (per ASME B36.19M) apply — confirm the exact schedule with your supplier before ordering.
Tubos de pared delgada (SCH 5S / SCH 10S): Adecuados para la transmisión de fluidos a baja presión, tuberías para procesamiento de alimentos, tuberías para equipos médicos y sistemas de suministro de agua municipales.
Tubos de pared media (SCH 40S): Ampliamente utilizados en tuberías para la industria química, sistemas de intercambio de calor y tuberías para procesos industriales convencionales.
Tubos de pared gruesa (SCH 80S / SCH 160S): Aplicados en condiciones de alta presión, alta temperatura y entornos corrosivos, como en refinerías petroquímicas, ingeniería energética y tuberías de soporte para recipientes a presión.
