El tubo de acero estirado en frío —también conocido como tubo sin costura estirado en frío— se fabrica haciendo pasar un tubo de acero sin costura ya conformado (tubo madre) a través de una matriz a temperatura ambiente. Este proceso de trabajo en frío mejora la precisión dimensional, el acabado superficial y la resistencia mecánica en comparación con el tubo acabado en caliente del que se parte. A continuación, se presenta un análisis detallado de cada una de las etapas del proceso.

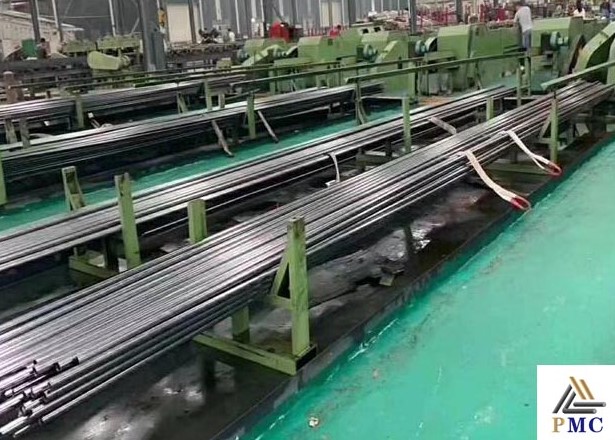

1. Proceso de fabricación de tubos de acero estirados en frío
Paso 1: Preparación del tubo madre
El material de partida es un tubo sin costura acabado en caliente, obtenido mediante la perforación y laminación de una palanquilla de acero. Antes del estirado, se inspecciona el tubo madre para verificar sus dimensiones y detectar defectos superficiales; posteriormente, se corta en longitudes manejables.
Paso 2: Decapado y limpieza de la superficie
El tubo base se somete a un decapado ácido para eliminar la cascarilla de laminación, los óxidos y las impurezas superficiales resultantes del proceso de laminación en caliente. Una limpieza exhaustiva es fundamental, ya que cualquier resto de cascarilla en la superficie puede dañar la matriz o provocar defectos superficiales en el tubo acabado. A continuación, el tubo se enjuaga y se seca.
Paso 3: Lubricación
Se aplica una capa lubricante (a base de cal, fosfato o aceite) a la superficie del tubo. Esto reduce la fricción contra la matriz durante el trefilado, protege la matriz del desgaste y contribuye a obtener una superficie lisa y libre de defectos.
Paso 4: Afilado de la punta
Un extremo del tubo se reduce (se «apunta») para poder introducirlo a través de la matriz y sujetarlo con el banco de estirado; se trata de una preparación necesaria antes del proceso de estirado.
Paso 5: Estirado en frío
El tubo se hace pasar a través de una matriz —con o sin mandril o tapón interno, según el diámetro interior requerido— a temperatura ambiente. Esto reduce el diámetro exterior y/o el espesor de pared, al tiempo que mejora significativamente la precisión dimensional y el acabado superficial. Dependiendo de las dimensiones y el grado objetivo, el tubo puede pasar por la matriz varias veces (estirado de múltiples pasadas) para alcanzar las dimensiones finales sin someter el material a una tensión excesiva.
Paso 6: Recocido intermedio (si es necesario)
El estirado en frío provoca el endurecimiento por deformación del acero y reduce su ductilidad. Cuando se requiere más de una pasada de estirado, el tubo se somete a un recocido entre pasadas para aliviar las tensiones internas y restaurar la ductilidad, permitiendo continuar con el estirado sin que se produzcan grietas.
Paso 7: alisado
Después de la pasada final de estirado, el tubo se endereza (generalmente con un enderezador de rodillo) para corregir cualquier arco o curvatura introducida durante el estirado.
Paso 8: Corte a medida
El tubo enderezado se corta a la longitud estándar requerida o a la especificada por el cliente.
Paso 9: Tratamiento térmico final (si se especifica)
Dependiendo de las propiedades mecánicas requeridas, el tubo acabado puede someterse a alivio de tensiones, normalizado o recocido para cumplir con la norma especificada (p. ej., ASTM A519).
Paso 10: Inspección y ensayos
Cada lote se somete a verificación de la precisión dimensional (diámetro exterior, espesor de pared, longitud), calidad superficial y propiedades mecánicas. Los ensayos habituales incluyen análisis químico, ensayos de tracción, pruebas de dureza, ensayos por ultrasonidos (UT) y ensayos por corrientes de Foucault (ET), según corresponda.
2. Preguntas frecuentes
P: ¿Cuántas pasadas de estirado requiere un tubo?
Depende de la reducción necesaria y del grado del material: las reducciones leves pueden requerir una sola pasada, mientras que los cambios de tamaño mayores exigen múltiples pasadas con tratamientos de recocido intermedios.
P: ¿Por qué es necesario el recocido entre las pasadas de estirado?
El estirado en frío provoca el endurecimiento por deformación del acero; el recocido restaura la ductilidad para permitir que el tubo siga estirándose sin agrietarse.
P: ¿Cuál es la diferencia entre el tubo estirado en frío y el tubo sin costura original?
El tubo base se fabrica mediante acabado en caliente con tolerancias más amplias; el estirado en frío ajusta con mayor precisión los diámetros exterior e interior y el espesor de pared, alisa la superficie y aumenta la resistencia.
3. Conclusión
Desde la preparación y el decapado del tubo madre —pasando por la lubricación, el punteado y el estirado en frío (con recocido intermedio cuando es necesario)— hasta el enderezado, el corte, el tratamiento térmico final y la inspección, cada etapa de este proceso se controla para transformar un tubo sin costura acabado en caliente en un producto de precisión estirado en frío. El resultado es un tubo con tolerancias dimensionales más estrictas, una superficie más lisa y una mayor resistencia que el tubo acabado en caliente original, lo que lo hace idóneo para cilindros hidráulicos, componentes de automoción y otras aplicaciones que requieren tolerancias ajustadas y un rendimiento constante.
