Espesor de pared de tubería de acero inoxidable 304: Especificaciones y tabla

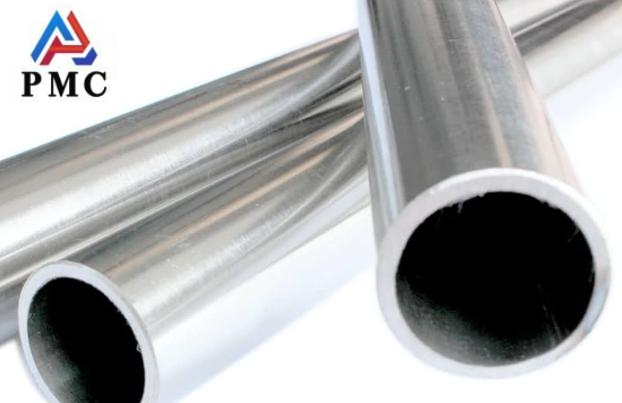

La tubería de acero inoxidable 304 es uno de los materiales más utilizados en los sectores de la construcción, la maquinaria, el procesamiento químico y la energía. En el mercado, las tuberías de acero inoxidable se clasifican habitualmente según grados como el 304, el 201 y el 316. Entre los parámetros que los compradores verifican en primer lugar, el espesor de pared de la tubería de acero inoxidable 304 es uno de los más importantes, ya que determina directamente el comportamiento de la tubería bajo presión, su vida útil y qué especificaciones técnicas corresponden a un proyecto determinado. Este artículo explica los factores que determinan el espesor de la tubería de acero inoxidable 304, su relación con el *schedule* (o cédula) de la tubería y cómo seleccionar con seguridad el espesor de pared adecuado.

1. Definición y alcance de la norma sobre el espesor de pared de tuberías de acero inoxidable 304

El espesor de pared de la tubería de acero inoxidable 304 se refiere al espesor radial de la pared del tubo, medido habitualmente en milímetros o pulgadas. Este varía según el tipo de tubería y la aplicación:

Tuberías convencionales: 0,3 mm – 4 mm
Tuberías de alta presión: 1,5 mm – 30 mm
Tuberías de transmisión: 1,5 mm – 20 mm

Estos son rangos de trabajo generales. En la práctica, el espesor de pared exacto para un proyecto determinado se especifica mediante la designación *Schedule* (SCH) de la tubería, junto con su tamaño nominal (NPS), aspectos que se tratan en la siguiente sección.

2. Espesores de pared comunes para tuberías de acero inoxidable 304

En lugar de una cifra única y fija, el espesor de pared de las tuberías de acero inoxidable 304 se rige por el sistema de cédulas (o *schedules*) ASME B36.19M para tuberías de acero inoxidable (SCH 5S / 10S / 40S / 80S). La siguiente tabla detalla los tamaños habituales y sus respectivos espesores de pared para las cuatro cédulas más utilizadas.

Tamaño de tubería (NPS)	SCH 5S (mm)	SCH 10S (mm)	SCH 40S (mm)	SCH 80S (mm)
1/2"	1.65	2.11	2.77	3.73
1"	1.65	2.77	2.87	4.55
2"	1.65	2.77	3.91	5.54
4"	2.11	3.05	6.02	8.56
6"	2.77	3.40	7.11	10.97
8"	2.77	3.76	8.18	12.70

Valores convertidos a partir de las dimensiones en pulgadas de la norma ASME B36.19M. Para consultar la gama completa de tamaños (hasta NPS 12 y superiores), así como el diámetro interior y el peso unitario, véase la tabla de dimensiones y pesos de tuberías de acero inoxidable.

Como muestra la tabla, un mismo *schedule* no implica el mismo espesor de pared: una tubería de 2" SCH 40S y una de 8" SCH 40S tienen espesores de pared muy diferentes. Por este motivo, cualquier tabla de espesores de pared para tuberías de acero inoxidable 304 se organiza combinando el NPS y el *schedule*, y nunca basándose únicamente en el *schedule*.

3. Relación entre el espesor de pared de la tubería de acero inoxidable 304 y el Schedule

Para las tuberías de acero inoxidable 304, el espesor de pared no se elige libremente; se selecciona a partir de una serie normalizada de cédulas (schedule):

SCH 5S: el espesor de pared más fino de uso común; se emplea en líneas sanitarias o de baja presión donde la ligereza es prioritaria.
SCH 10S: un espesor mayor; muy utilizado en tuberías soldadas de acero inoxidable de uso general.
SCH 40S: la especificación de espesor más común para tuberías de acero inoxidable 304; comparable al "peso estándar".
SCH 80S: un espesor de pared mayor, destinado a servicios de mayor presión o a situaciones que requieren un margen adicional de tolerancia a la corrosión a largo plazo.

En resumen, el *schedule* y el espesor de pared de la tubería de acero inoxidable 304 son dos aspectos de una misma especificación: el NPS fija el diámetro exterior y el *schedule* determina el espesor de pared (y el diámetro interior resultante) para dicho tamaño. Al solicitar una cotización o realizar un pedido, especifique siempre tanto el NPS como el *schedule* conjuntamente, en lugar de indicar únicamente el espesor de pared.

4. Criterios de selección para el espesor de pared de tuberías de acero inoxidable 304

Requisitos ambientales. Los distintos entornos de servicio requieren diferentes espesores de pared. Por ejemplo, en entornos marinos y medios ácidos, a menudo se emplean cédulas (espesores) mayores para incorporar un margen adicional frente a la corrosión.
Longitud de la tubería. A igualdad de temperatura y presión de trabajo, los tramos de tubería más largos pueden requerir un espesor de pared diferente para gestionar las tensiones y la deflexión.
Nivel de resistencia a la presión. El espesor de pared se determina en función de la clasificación de presión requerida para la tubería y de las fuerzas axiales a las que estará sometida durante su servicio.

5. Métodos de inspección del espesor de pared

Para confirmar que la tubería de acero inoxidable 304 cumple con el espesor de pared especificado, los métodos de inspección habituales incluyen ensayos por ultrasonidos (método no destructivo que detecta cavidades o zonas de poco espesor), ensayos radiográficos (que detectan defectos internos) y verificaciones con micrómetro o microscopio en los extremos del tubo. Los proveedores de confianza realizan estas comprobaciones como parte del control de calidad rutinario previo al envío, en lugar de dejar la verificación a cargo del comprador.

6. Garantía de calidad del espesor de pared de tuberías de acero inoxidable 304

Para garantizar una calidad constante en el espesor de la pared:
Seleccione materias primas de alta calidad. La calidad del material influye directamente en la consistencia dimensional durante la producción.
Siga la tecnología de procesamiento adecuada. El cumplimiento estricto de los procedimientos de producción ayuda a evitar deformaciones o el adelgazamiento localizado de la pared de la tubería.
Aplique controles de calidad. Las tuberías fabricadas deben inspeccionarse para confirmar que tanto las dimensiones exteriores como el espesor de la pared cumplen con las especificaciones establecidas.

7. ¿Qué impacto tiene el espesor de pared en el uso y el precio?

El espesor de pared de una tubería de acero inoxidable 304 afecta directamente a su resistencia mecánica, a su capacidad para soportar presión y a su vida útil. Una tubería con una pared demasiado delgada puede deformarse bajo presión, mientras que una tubería con un espesor adecuado a sus condiciones de servicio puede soportar cargas de manera más estable a lo largo del tiempo.

Cabe hacer una precisión importante: el espesor de pared no es el factor principal que determina la resistencia a la corrosión. Si bien una pared más gruesa ofrece un mayor margen de tolerancia a la corrosión —lo que significa que la tubería puede soportar una mayor pérdida de material antes de fallar—, la resistencia real a la corrosión depende del grado del acero inoxidable (por ejemplo, 304 frente a 316L), del estado de la superficie (pasivado, pulido, presencia de incrustaciones) y del entorno de servicio (cloruros, acidez, temperatura). Elegir una pared más gruesa para una tubería de acero 304 no compensará el uso de un grado inadecuado en un entorno agresivo.

Por lo general, un mayor espesor de pared incrementa los costos de material y producción, por lo que el precio tiende a aumentar a medida que aumenta el espesor (o *schedule*). Sin embargo, el precio nunca debe ser el único factor a considerar; el espesor de pared debe ajustarse a la presión de trabajo real, al entorno y a los requisitos de vida útil del proyecto, además de verificarse conforme a las especificaciones aplicables para tuberías de acero inoxidable 304, en lugar de seleccionarse únicamente por el precio.

8. Preguntas frecuentes

¿Cuál es el espesor de pared estándar de la tubería de acero inoxidable 304?

No existe un único espesor «estándar» para la tubería 304; este depende del NPS y del *schedule* (cédula), variando desde aproximadamente 1,65 mm en tamaños pequeños hasta 12,70 mm o más en tuberías de mayor tamaño y cédula más alta. Consulte la tabla de cédulas anterior para conocer el dato correspondiente al tamaño específico en cuestión.

¿Cuál es la diferencia entre el espesor y el *schedule* de una tubería de acero inoxidable 304?

El espesor de pared es la dimensión física (en mm o pulgadas); el *schedule* (SCH 5S, 10S, 40S, 80S) es el código estandarizado utilizado para especificar dicho espesor para un tamaño nominal de tubería (NPS) determinado. Un mismo número de *schedule* da lugar a espesores de pared distintos según el tamaño de la tubería; por tanto, el *schedule* y el espesor deben considerarse siempre en conjunto, y no como términos intercambiables.

¿Cómo elijo el espesor de pared adecuado para tuberías de acero inoxidable 304?

Comience por considerar la presión, la temperatura y el entorno de servicio. Luego, seleccione la cédula que proporcione el espesor de pared y el margen de corrosión adecuados para esa aplicación, verificando la norma de diseño aplicable en lugar de elegir una cédula basándose únicamente en el diámetro de la tubería.

Revisado técnicamente por el equipo de ingeniería de calidad de PMC conforme a la norma ASME B36.19M.

Acerca de Permanent Steel Manufacturing Co., Ltd (PMC): PMC es un fabricante de tuberías de acero inoxidable con certificación ISO 9001:2008 que produce tuberías sin costura y soldadas conforme a la norma ASME B36.19M y normas internacionales equivalentes, abarcando los espesores (schedules) tratados en este artículo. Cada lote se somete a una inspección dimensional interna antes de su expedición, y PMC abastece a proyectos de los sectores petroquímico, de tratamiento de aguas, de generación de energía y de aplicaciones marinas y *offshore* en todo el mundo.
