Los accesorios de codo son componentes esenciales en los sistemas de tuberías y se utilizan para cambiar la dirección del flujo de fluido. Los accesorios de codo están disponibles en una variedad de materiales, como acero al carbono, acero inoxidable y acero de aleación. Los codos se pueden clasificar según su ángulo, radio, diseño de conexión y función. Los tipos más comunes incluyen codos de 45, 90 y 180 grados, de radio largo y corto, reductores y biselados.
Descripción: Este es el tipo de codo más común, utilizado para cambiar la dirección de la tubería en 90 grados.
Aplicaciones: Ampliamente utilizado en sistemas de plomería, calefacción y refrigeración.
Variantes: Disponible en radio largo (1,5D) y radio corto (1D).

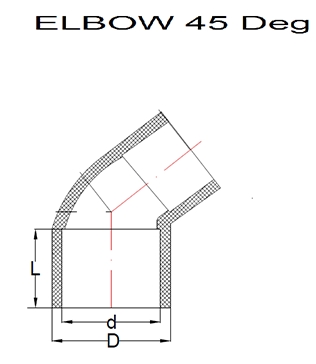

Descripción: Se utiliza para cambiar la dirección de la tubería en 45 grados.
Aplicaciones: A menudo se utiliza en situaciones en las que se requiere un ligero cambio de dirección, lo que reduce la caída de presión en comparación con un codo de 90 grados.
Descripción: Se utiliza para cambiar la dirección de la tubería en 180 grados, creando un giro en U.
Aplicaciones: Común en intercambiadores de calor y serpentines de enfriamiento donde el fluido necesita invertir su dirección.
Descripción: Tiene un radio que es 1,5 veces el diámetro de la tubería.
Aplicaciones: Se utiliza en situaciones que requieren un flujo suave con una pérdida de presión mínima.
Descripción: Tiene un radio igual al diámetro de la tubería.
Aplicaciones: Adecuado para espacios reducidos, pero genera una mayor caída de presión en comparación con un codo de radio largo.
Descripción: Se utiliza para cambiar la dirección de la tubería mientras se reduce el tamaño de la misma.
Aplicaciones: Útil en situaciones en las que se necesita reducir o aumentar el caudal sin utilizar un accesorio reductor independiente.
Descripción: Un extremo tiene una rosca hembra y el otro extremo tiene una rosca macho, lo que permite la conexión directa a otro accesorio sin necesidad de una boquilla.
Aplicaciones: Se utilizan comúnmente en espacios reducidos donde no caben dos accesorios estándar.
Descripción: Tienen radios de tres y cinco veces el diámetro de la tubería, respectivamente.
Aplicaciones: Se utilizan en situaciones que requieren cambios de dirección muy graduales para minimizar la pérdida de presión y la erosión.
Descripción: Se fabrica cortando y soldando piezas de tubería para formar el ángulo deseado.
Aplicaciones: Se utiliza en tuberías de mayor diámetro donde los codos estándar pueden no estar disponibles o no resultar prácticos.
Cada tipo de accesorio de codo se elige en función de los requisitos específicos del sistema de tuberías, como el espacio disponible, las características de flujo necesarias y el material de la tubería.
