Los accesorios de codo cambian la dirección del flujo en un sistema de tuberías y están disponibles en diferentes ángulos, materiales y configuraciones. Sus principales ventajas son la flexibilidad en el diseño y la facilidad de conexión a tuberías soldadas, roscadas o bridadas. Sus principales desventajas son la pérdida de presión adicional, un desgaste más rápido en la curva cuando se utilizan en servicios de alta velocidad, así como un mayor coste o plazos de entrega más largos en el caso de los codos de acero inoxidable y los fabricados a medida. A continuación, comparamos los tipos más comunes —como los codos de 45°, 90° y 180°— y analizamos aspectos como la pérdida de presión, la dirección del flujo, el espacio de instalación, el coste y el mantenimiento.
El codo es muy práctico de instalar. Puede fijarse mediante una conexión bridada o roscada, según las necesidades. La instalación es sencilla y fácil, y no requiere personal especializado. Por razones de seguridad, se recomienda instalar pernos y juntas durante el montaje para optimizar la instalación y garantizar la seguridad.

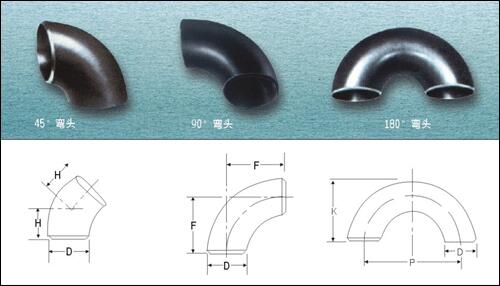

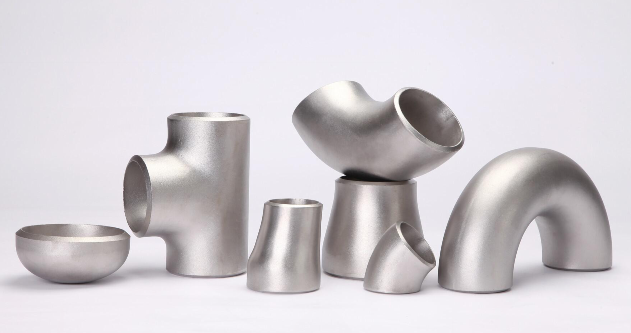

Los accesorios tipo codo están disponibles en diversos ángulos, radios y configuraciones para satisfacer diferentes requisitos de tuberías. Entre las opciones habituales se incluyen codos de 45°, 90° y 180°, así como codos de radio largo, radio corto y de reducción.
Para obtener una descripción detallada de los distintos tipos de codos, incluidas sus características y aplicaciones típicas, consulte nuestra guía sobre [Tipos de codos para tuberías].
La selección de accesorios tipo codo comienza con las condiciones de diseño de la línea, no con la forma del accesorio. Verifique lo siguiente antes de realizar el pedido de codos:
Tamaño de la tubería: El codo debe corresponder al diámetro y al espesor de pared de la tubería a la que se conecta; de lo contrario, surgirán problemas de ajuste y soldadura.
Clasificación de presión: Seleccione el espesor de pared y el material adecuados para soportar la presión de diseño de la línea, incluyendo cualquier margen requerido por las especificaciones del proyecto.
Material: Selecciónelo en función del medio, las condiciones de corrosión y la tubería a la que se conecta. La combinación de materiales puede ocasionar problemas de compatibilidad y de soldadura.
Método de conexión: Las conexiones (soldadura a tope, soldadura por encastre, roscadas o embridadas) deben ajustarse al sistema de tuberías existente y a las condiciones del emplazamiento.
Ángulo y radio de curvatura: Ambos deben ajustarse a la disposición de la tubería y a la pérdida de presión admisible en la línea.
Temperatura: La temperatura de operación influye en la resistencia del material y en la dilatación térmica; por ello, debe verificarse que el material sea adecuado para todo el rango de temperaturas.
Limitaciones de espacio: El espacio disponible alrededor de los equipos y soportes puede condicionar el radio de curvatura y el método de conexión que se utilicen.
Proporcionar estos detalles a los proveedores desde el principio ayuda a evitar errores en las cotizaciones y discrepancias en las especificaciones.
Los codos para tuberías ofrecen numerosas ventajas en sus diversas aplicaciones, tales como una resistencia superior a la presión, facilidad de instalación y precios flexibles. Sin embargo, también presentan algunas desventajas, como grandes diferencias de precio y dificultades en la fabricación. Al seleccionar un codo, se deben tener en cuenta factores como el ángulo del mismo, la pérdida de carga hidráulica, el caudal, etc., en función de la situación específica, para garantizar el funcionamiento correcto de la tubería.
