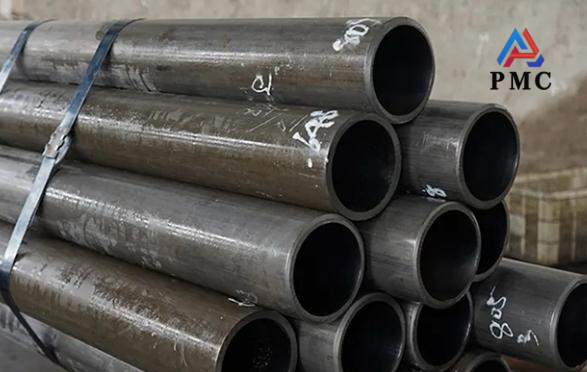

El marcado correcto de tubos de acero sin costura (tubería de acero SMLS) se refiere al método para aclarar sus especificaciones, materiales y estándares mediante un formato estandarizado. La clave está en marcar "diámetro exterior × espesor de pared × longitud" (unidad: mm), por ejemplo, Φ108 × 4 × 6000. Marcar correctamente los tubos de acero sin costura es como colocar etiquetas precisas en los productos, lo cual es indispensable para garantizar la calidad, la facilidad de uso y la seguridad del producto. Un etiquetado preciso permite a los usuarios comprender rápidamente los diversos parámetros del tubo de acero y determinar si cumple con los requisitos de uso, evitando así riesgos de seguridad causados por discrepancias en los parámetros y garantizando el buen desarrollo de las actividades de producción. A continuación, se presenta un resumen detallado de los siguientes métodos comunes de marcado de tubos de acero sin costura:
Marcado según estándares nacionales (estándares GB)
Según las normas GB, las dimensiones de los tubos de acero sin costura deben indicarse en el orden "diámetro exterior × espesor de pared × longitud", todo en milímetros (mm). La longitud puede omitirse o indicarse con un valor específico según los requisitos.
Por ejemplo:
Φ108×4×6000: tubo de acero sin costura con un diámetro exterior de 108 mm, un espesor de pared de 4 mm y una longitud de 6000 mm.
Φ57×3
Si se omite la longitud, se utiliza por defecto una longitud indefinida (normalmente de 3 a 12 m), lo cual es adecuado para casos en los que la longitud no se especifica durante la adquisición.
Clasificación por finalidad
El método de marcado de tubos de acero sin costura también se puede clasificar según su uso. Los usos más comunes son:
Tubos de acero sin costura para estructuras (GB/T 8162)
Tubos de acero sin costura para transporte de fluidos (GB/T 8163)
Tubos para calderas (GB/T 3087)
Tubos para craqueo de petróleo (GB/T 9948)
Tubos para calderas de alta presión (GB/T 5310)
El método de marcado suele incluir:
Propósito (por ejemplo, tubo de caldera) + marca del material + diámetro exterior x espesor de pared + número de norma
Tubo de caldera 20G 42×4
Tubo de caldera: indica que el tubo de acero se utiliza en sistemas de calderas.
20G: indica que el material es 20G (acero aleado de alta temperatura).
42×4: indica que el diámetro exterior es de 42 mm y el espesor de pared es de 4 mm.
Marcado por grado de material
El marcado de la calidad del material de las tuberías de acero sin costura es fundamental para determinar su composición química, propiedades mecánicas y aplicaciones. Debe marcarse en conjunto con las normas nacionales (GB), las normas industriales y las especificaciones generales internacionales. A continuación, se presentan los métodos de marcado y ejemplos de calidades de material comunes:
Por ejemplo:
Acero estructural al carbono de alta calidad (GB/T 699). Reglas de marcado:
Expresado como contenido de carbono en diezmilésimas, con "#" o "acero" después del número.
Acero 20# (contenido de carbono aproximado del 0,20%)
Marcado: Φ89×4×6000, acero 20#, GB/T 8162-2018 (para estructuras)
Marcado por diámetro exterior y espesor de pared
En el marcado de tubos de acero sin costura, el diámetro exterior y el espesor de pared son parámetros muy importantes, que suelen expresarse como "diámetro exterior × espesor de pared".
Por ejemplo: 76 × 4
76: El diámetro exterior es de 76 mm.
4: El espesor de pared es de 4 mm.
Marcado según la norma de fabricación de tubos de acero
El etiquetado de la norma de producción adopta normas internacionales o nacionales para indicar las especificaciones que se siguen en la producción de tubos de acero. Entre las más comunes se incluyen la norma API del Instituto Americano del Petróleo (API), que establece requisitos estrictos para los tubos de acero utilizados en la industria del petróleo y el gas; la norma ASTM de la Sociedad Americana para Pruebas y Materiales (ASM), que abarca diversas normas de materiales; la norma industrial alemana DIN, ampliamente utilizada en Europa; y la norma industrial japonesa JIS, entre otras. Las distintas normas de producción son adecuadas para distintos campos de aplicación y entornos de uso.
Por ejemplo: ASTM A106 Gr.B 3/4"
ASTM A106: Indica el cumplimiento de la norma ASTM A106 (para tuberías de vapor de alta temperatura).
Gr.B: Indica que la tubería está fabricada con material de Grado B.
3/4": Indica que el diámetro exterior es de 3/4 pulgadas.
Marcado de rendimiento especial de tuberías
En el caso de algunas tuberías de acero sin costura con propiedades especiales, estas deben indicarse durante el marcado, como la resistencia a la corrosión y al desgaste, entre otras.
Tubería de acero inoxidable 304 50×3.0
Tubería de acero inoxidable: indica que el material de la tubería es acero inoxidable.
304: indica que el material de la tubería es acero inoxidable 304.
50×3.0: indica que el diámetro exterior es de 50 mm y el espesor de pared es de 3,0 mm.
Otras normas y métodos de marcado
Además de los métodos de marcado estándar comunes mencionados anteriormente, pueden requerirse detalles técnicos adicionales y requisitos especiales, como:
Norma API: tuberías de acero sin costura utilizadas en la industria petrolera, generalmente marcadas como API 5L o API 5CT, etc.
Tubería para recipientes a presión: tuberías que cumplen con las normas ASME u otras normas internacionales.
Notas sobre el marcado
Al marcar, la claridad, la precisión y la integridad son los principios básicos. La información marcada debe ser clara y fácil de leer, con caracteres de tamaño moderado para evitar ambigüedades; de lo contrario, afectará la identificación y el uso posteriores. Los detalles clave como el tamaño, el material, el número de norma, etc., deben ser precisos, ya que cualquier error puede tener consecuencias graves.
En una producción real, debido a un error en el marcado de dimensiones, el espesor de pared de 4 mm se marcó erróneamente como 3 mm. Este caso se utilizó para una tubería de presión. Tras su puesta en funcionamiento, la tubería se rompió por no soportar la presión. Esto no solo causó pérdidas económicas, sino que también provocó un estancamiento de la producción, con graves consecuencias. El contenido de las anotaciones también debe ser completo y no se debe omitir información importante. Solo presentando todos los parámetros de forma completa podemos reflejar plenamente las características del producto y ofrecer a los usuarios una base fiable.
Conclusión
En la compleja red de producción y construcción industrial, el marcado de tubos de acero sin costura es un elemento clave para garantizar su circulación y uso. Un etiquetado preciso permite que cada tubo de acero sin costura encuentre su aplicación adecuada y maximice su valor. Desde la estandarización del contenido del marcado hasta la visualización de ejemplos y el énfasis en las precauciones de marcado, cada elemento está estrechamente vinculado y, en conjunto, constituye un sistema completo para el marcado de tubos de acero sin costura.
