Cuando compramos tubos de acero, a menudo nos encontramos con algunos términos técnicos que nos confunden. Entonces, ¿qué significan estos términos?¿Cuáles son los términos comunes para las tuberías de acero? Los fabricantes de tubos de acero sin costura de PMC introducen lo siguiente:
1. Estado de entrega
Se refiere a la deformación plástica final o al estado de tratamiento térmico de los productos de tubería de acero sin costura. Dividido en estado de laminado en caliente, estirado en frío (laminado) o estado de fabricación, y estado de tratamiento térmico, como normalización, temple y revenido, solución sólida, estado de recocido. El estado de la entrega debe constar en el contrato.
2. Entrega del peso real o peso teórico de la tubería de acero sin costura
La entrega de peso real se calcula de acuerdo con el peso pesado (pesado), y la entrega de peso teórico se basa en el peso calculado a partir del tamaño nominal.
3. Garantía
Realizar inspecciones de acuerdo con los elementos especificados en las normas y garantizar el cumplimiento de las normas. Se divide en condiciones básicas de garantía y condiciones de garantía de acuerdo. Las condiciones básicas de garantía son la composición química, las propiedades mecánicas, la desviación dimensional, la calidad de la superficie, la detección de fallas, la prueba hidráulica o las pruebas de rendimiento del proceso, como aplanamiento o abocardado. Las condiciones de garantía del acuerdo son los términos y requisitos indicados en el contrato según los requisitos del comprador.
4. Lote
Una unidad de inspección, el lote de inspección. Cuando el lote de entrega es grande, un lote de entrega puede incluir varios lotes de inspección; cuando el lote de entrega es pequeño, un lote de inspección se puede dividir en varios lotes de entrega. Cada lote consistirá en tubos de acero de la misma designación (grado de acero), el mismo número de horno (tanque) o el mismo número de horno principal, la misma especificación y el mismo sistema de tratamiento térmico (número de calentamiento). Para tuberías estructurales de acero al carbono de alta calidad y tuberías de fluidos, pueden estar compuestos por tuberías de acero de la misma marca, la misma especificación y el mismo sistema de tratamiento térmico (calor) en diferentes hornos (tanques). Cada lote de tubos de acero soldados deberá consistir en tubos de acero con el mismo proceso de soldadura, los mismos consumibles de soldadura, el mismo operador, la misma especificación y el mismo sistema de tratamiento térmico (calor).
5. Tamaño
1) Tamaño nominal: Es el tamaño nominal requerido en la especificación, el tamaño ideal esperado por los clientes y empresas fabricantes, y el tamaño de pedido indicado en el contrato.
2) Tamaño específico: Es el tamaño específico obtenido durante el proceso de producción, el cual generalmente excede o cae por debajo del tamaño nominal. Este tamaño nominal superior o inferior se denomina desviación.
3) Peso del medidor: peso neto por metro = 0.02466 * espesor de pared * (diámetro exterior-espesor de pared)
6. Desviaciones y tolerancias dimensionales
1) Desviación: En el proceso de producción, debido a que el tamaño específico es difícil de cumplir con la regulación de tamaño nominal, es decir, generalmente excede o es inferior al tamaño nominal, por lo que la especificación requiere que exista un error entre el tamaño específico y el tamaño nominal. El error se llama desviación positiva y el error se llama desviación negativa.
2) Tolerancia dimensional: La suma de las raíces cuadradas de los valores de desviación positivos y negativos requeridos en la especificación se denomina tolerancia dimensional, también llamada \"nivel de tolerancia\".
La desviación es específica, que se representa como \"positiva\" o \"negativa\"; la tolerancia de tamaño no es específica, por lo que el valor de desviación se denomina \"tolerancia de tamaño positiva\" o designación \"Tolerancia de dimensión negativa\". Es incorrecto.
7. Longitud de entrega
La duración de la entrega también se conoce como duración especificada por el cliente o duración del contrato. La especificación tiene los siguientes tipos de requisitos para la longitud de entrega:
1) Longitud general (también conocida como longitud no fija): Cualquier longitud dentro del rango de longitud estándar y sin regulaciones de longitud fija se denomina longitud general. Por ejemplo, estándar de tubería sin costura 304: tubería de acero laminada en caliente (extruida, expandida) de 2500 m ~ 12000 mm; tubería de acero estirada en frío (laminada) de 2000 mm ~ 10500 mm.
2) Longitud a longitud: La longitud a longitud debe estar dentro del rango de longitud general, que es una cierta longitud fija especificada en el contrato. Sin embargo, es imposible determinar la longitud del corte a medida en el proceso de operación, por lo que la especificación requiere un valor de desviación positivo permisible para la longitud del corte a medida.
Las especificaciones para los tubos sin soldadura de acero inoxidable 304 son:
La tasa de éxito de la fabricación de tuberías de longitud fija es mucho más baja que la de las tuberías de longitud ordinaria, y es razonable que la empresa fabricante aumente los precios. La intensidad de las subidas de precios varía de una empresa a otra y, por lo general, el precio de referencia se eleva básicamente en un 10 % aproximadamente.
3) Longitud de la regla doble: La longitud de la regla doble debe estar dentro del rango de longitud general, y la longitud de la regla simple y el multiplicador de la longitud total deben indicarse en el contrato (por ejemplo, 2500 m × 3, es decir, 3 veces la longitud). relación de 2500m, y la longitud total es de 9000Mm). Durante la operación, se debe agregar una desviación permitida de 20 mm a la longitud total, más la capacidad de enrollado requerida para cada longitud de regla individual. Tomando como ejemplo una tubería sin soldadura de acero inoxidable 304, la capacidad de bobinado requerida es: 5-11 mm para un diámetro exterior ≤ 158 mm; 10-15 mm para un diámetro exterior > 158 mm.
Si no hay requisitos de desviación de longitud de escala múltiple y capacidad de corte por láser en la especificación, ambas partes lo discutirán e indicarán en el contrato. La longitud doble es la misma que la longitud fija, lo que reducirá en gran medida la tasa de éxito de las empresas manufactureras. Por lo tanto, es efectivo para las empresas manufactureras aumentar los precios claramente, y el aumento de precios es básicamente el mismo que el de la longitud fija.
4) Longitud de rango: La longitud de rango está dentro del rango de longitud general, cuando el cliente estipula una cierta longitud de rango fija, debe indicarse en el contrato.
Por ejemplo: la longitud general es de 3000-12000 mm, mientras que la longitud de escala es de 6000-8000 mm o 8000-10000 mm.
Se puede ver que la longitud de la categoría es más flexible que la longitud fija y la longitud doble, pero es mucho más estricta que la longitud general, lo que también reducirá la tasa de éxito de las empresas manufactureras. Por lo tanto, es razonable que las empresas manufactureras propongan aumentos de precios, y sus aumentos de precios generalmente rondan un 4% por encima del precio de referencia.

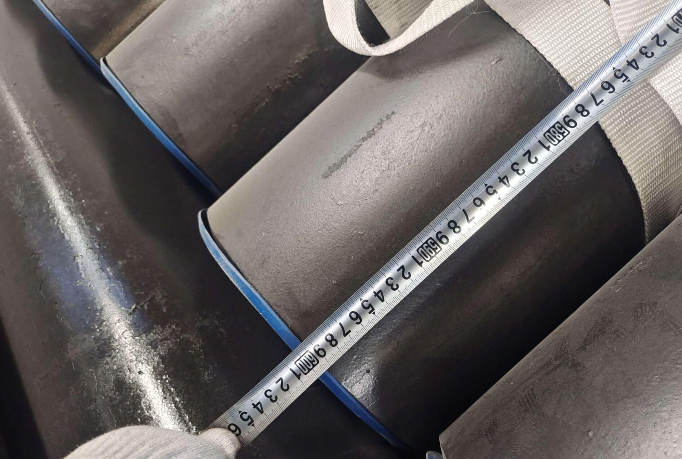

8. Espesor de pared irregular
Es imposible que el espesor de pared de la tubería de acero sea el mismo en todas sus partes, la realidad objetiva es que el espesor de pared es diferente en su sección y cuerpo vertical del tubo, es decir, el espesor de pared no es uniforme. Para controlar mejor este tipo de irregularidades, algunas especificaciones de tuberías de acero requieren el valor de índice permisible de irregularidades en el espesor de la pared, que generalmente requiere no más del 80 % de la tolerancia del espesor de la pared (implementado después de la negociación entre la Parte A y la Parte B).
9. Ovalidad
Hay diferentes diámetros exteriores en la sección de la tubería de acero en forma de anillo, es decir, hay diámetros exteriores más grandes y diámetros exteriores mínimos que no son necesariamente perpendiculares entre sí, entonces la diferencia entre el diámetro exterior más grande y el diámetro exterior más pequeño es la elipticidad (o inconcentricidad). Para controlar mejor la ovalidad, algunas especificaciones de tuberías de acero requieren el valor de índice permisible de la ovalidad, que generalmente se requiere que no supere el 80% de la tolerancia del diámetro exterior (implementado después de la negociación entre la Parte A y la Parte B) .
10. Grado de flexión
La tubería de acero tiene la forma de una curva en la dirección de la longitud, y el grado de la curva expresado por números se denomina grado de flexión. El grado de flexión requerido en la especificación generalmente se divide en los siguientes dos tipos:
1) Grado de flexión parcial: use una escala de un metro de largo para medir la curvatura más grande de la tubería de acero y mida la altura de la cuerda (mm), que es el valor del grado de flexión local, y su valor es mm/m, y el método de visualización es de 2,5 mm/m. Este método también se aplica a las curvas de los extremos de los tubos.
2) Longitud total y grado de flexión total: use una cuerda liviana para apretar desde ambos lados de la tubería, mida con precisión la altura máxima de la cuerda (mm) en la curva de la tubería de acero y luego calcule el porcentaje de la longitud de crecimiento (en metros), que es la longitud de la tubería de acero La longitud total de la curva de la orientación.
Por ejemplo: la longitud de la tubería de acero es de 8 metros y la altura máxima de la cuerda medida es de 30 mm, entonces el grado de flexión de la longitud total de la tubería debe ser:
0.03÷8m×100%=0.375%
11. Desviación de tamaño
La desviación dimensional o el tamaño excede la desviación permitida de la especificación. El \"tamaño\" aquí se refiere al diámetro exterior y al espesor de la pared de la tubería de acero. En general, algunas personas suelen llamar a la desviación de tamaño \"graduación de tolerancia de tamaño\", este tipo de nombre que equipara desviación y tolerancia de tamaño no es estricto, y debería llamarse \"graduación de desviación\". La desviación aquí puede ser \"positiva\" o \"negativa\". Es muy raro que las desviaciones \"positivas y negativas\" se clasifiquen todas en el mismo lote de tubos de acero.
